Technische Definition

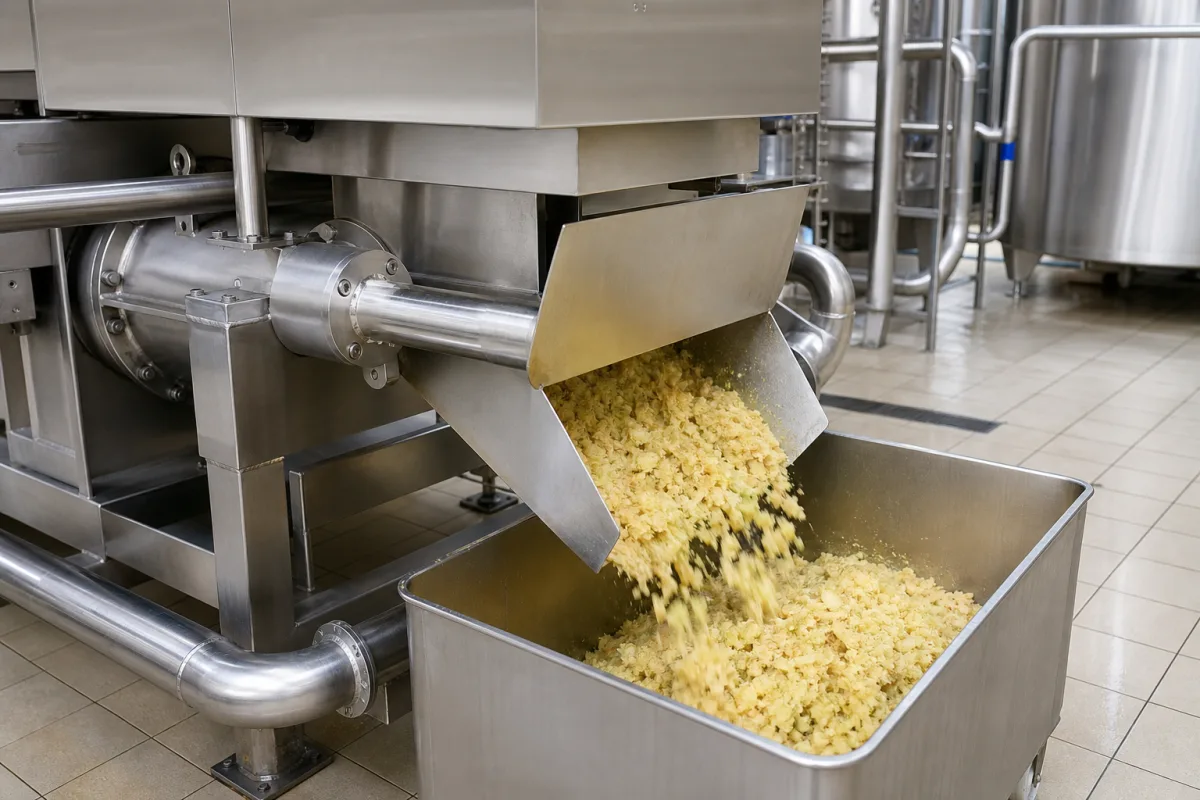

Das Feststoffaustragssystem ist eine kritische Komponente des automatischen Würzeklärseparators, der in der Getränkeherstellung, insbesondere im Brauwesen, eingesetzt wird. Es dient dazu, abgetrennte Feststoffe (wie Treberpartikel, Hopfenreste und Proteintrub), die sich während des Würzeklärprozesses absetzen, kontinuierlich oder periodisch auszutragen. Dadurch wird sichergestellt, dass die geklärte Würze die gewünschte Reinheit behält und Verstopfungen oder Kontaminationen in nachgeschalteten Anlagen vermieden werden. Das System ist für eine Nennkapazität von 30–100 m³/h ausgelegt, passend zum Durchsatz des Separators. Der Betriebsdruck liegt zwischen 1,0 und 1,6 MPa. Die Betriebstemperatur beträgt 4–95 °C, da über 95 °C Dichtungen beschädigt werden können. Die Feststoffabscheideeffizienz beträgt ≥99,5 % für Partikel >5 µm. Das Austragsintervall ist je nach Feststofflast von 5 bis 30 Minuten einstellbar. Die Steuerspannung beträgt 24 V DC ±10 % (IEC 61131-2) für Magnetventile und Sensoren. Die Leistungsaufnahme hängt von der Aktuatorgröße ab und liegt zwischen 0,5 und 2,0 kW. Die Schutzart ist IP54–IP65 (IEC 60529), wobei IP65 für Abspritzbereiche empfohlen wird. Die Materialgüte für produktberührende Teile ist 316L (ASTM A240), und das Gewicht des Systems einschließlich Ventilen und Rahmen beträgt 150–350 kg. Zu den hinterlegten Materialien gehören Edelstahl (AISI 304/316L) und lebensmittelechte Elastomere. Das System ist eine Komponente, kein eigenständiges Gerät, und muss in den Separator integriert werden. Vor der Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Das System nutzt mechanische Mechanismen wie Schaber, Schnecken oder pneumatische/hydraulische Kolben, um abgesetzte Feststoffe aus der Klärkammer zu sammeln und über eine Austragsöffnung auszustoßen. Der Betrieb ist oft mit dem Klärzyklus des Separators synchronisiert und kann je nach Timer, Druckdifferenz oder Sensorfeedback automatisiert werden. Das Austragsintervall ist einstellbar, um die Feststofflast zu berücksichtigen und eine effiziente Entfernung ohne übermäßigen Würzeverlust zu gewährleisten. Das System ist für kontinuierlichen oder periodischen Betrieb ausgelegt, abhängig von den Prozessanforderungen. Die ordnungsgemäße Funktion hängt von den korrekten Betriebsdruck- und Temperaturbereichen sowie einer ausreichenden Steuerspannung ab. Wartungssignale umfassen erhöhte Druckdifferenz oder verringerte Feststoffabscheideeffizienz, was auf Verschleiß oder Verstopfung hinweisen kann. Fehlergrenzen umfassen den Betrieb außerhalb der spezifizierten Druck- oder Temperaturgrenzen, was zu Dichtungsschäden führen kann.
