Encoder

Auf Basis strukturierter CNFX-Herstellerprofile wird Encoder im Bereich Maschinen- und Anlagenbau anhand von Auflösung bis Genauigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Encoder wird durch die Baugruppe aus Codierscheibe / Skala und Lichtquelle / Magnetfeldgenerator beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Gerät, das Winkelposition oder lineare Verschiebung in ein elektrisches Positionssignal umwandelt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

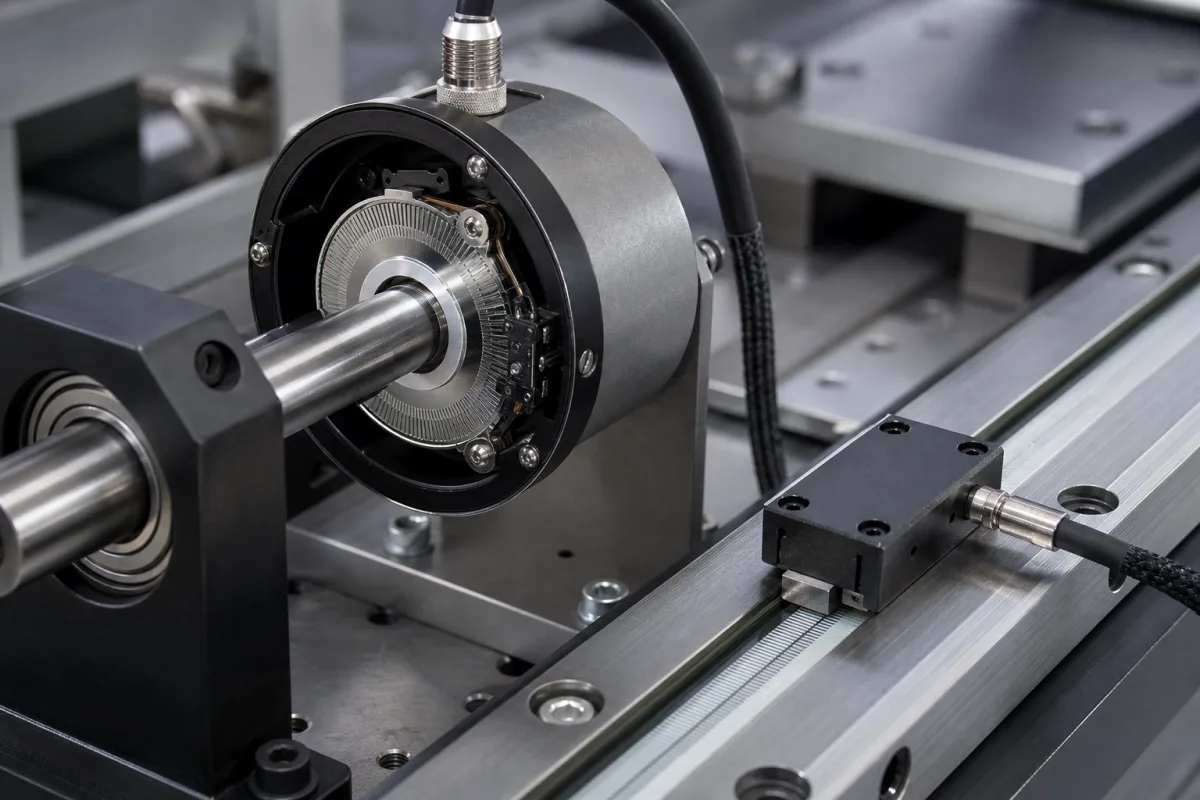

Encoder in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Encoder

Technische Definition

Encoder wandeln eine Dreh- oder Linearbewegung in positionsbezogene elektrische Informationen für eine Steuerung um. Die Familie umfasst inkrementale und absolute Geräte, Dreh-, Winkel- und Längenmessgeräte, Ausführungen mit und ohne Lager sowie optische oder magnetische Abtastprinzipien. Auflösung, Genauigkeit, Schnittstelle, Versorgung, Drehzahl, Temperatur, Schutz, Einbaumaße, Trägheit und Masse sind modellspezifisch und keine austauschbaren Familiengrenzen. Herstellerbeispiele zeigen diese Streuung: Eine offene Drehgeberbaugruppe kann an der Messstelle IP00 haben, ein gekapselter Industriegeber dagegen IP65 oder IP67; auch Schnittstellen und Versorgungsspannen unterscheiden sich. Die Verzeichniswerte dienen nur zur Vorauswahl. Beschafft wird nach konkreter Hersteller-Teilenummer, Datenblatt, Schnittstellendefinition, Einbauzeichnung und Umweltprüfnachweis.

Funktionsprinzip

Encoder arbeiten, indem sie eine Reihe elektrischer Impulse erzeugen, während sich eine Welle dreht oder eine Skala bewegt. Bei rotativen Encodern unterbricht eine mit der Welle verbundene Musterscheibe beim Drehen einen Lichtstrahl (optisch) oder verändert ein Magnetfeld (magnetisch). Eine Sensoranordnung erkennt diese Änderungen und erzeugt digitale Rechtecksignale (inkremental) oder einen eindeutigen digitalen Code für jede Position (absolut). Lineare Encoder verwenden ein ähnliches Prinzip mit einem stationären Lesekopf, der eine graduierte Skala abtastet. Die Steuerung zählt Impulse oder liest den Code, um genaue Position, Richtung und Geschwindigkeit zu bestimmen.

Hauptmaterialien

Aluminiumlegierung, Edelstahl, Optisches Glas, Leiterplatte (PCB), Kunststoff (Gehäuse)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Auflösung	100–5000 PPR	Higher PPR for finer positioning
Genauigkeit	±0.01°–±0.1 °	Depends on encoder type and mounting
Ausgangssignal	TTL, HTL, 4–20 mA, SSI	Choose based on controller interface
Versorgungsspannung	5 V DC, 10–30 V DC	HTL typically 10–30 V, TTL 5 V
Max. Drehzahl	3000–6000 rpm	Higher speeds may reduce accuracy
Betriebstemperatur	-40–+85 °C	Extended range for industrial use
Schutzart	IP54–IP67	IP67 for washdown environmentsIEC 60529
Wellendurchmesser	6–14 mm	Must match coupling or bore
Gehäusedurchmesser	36–58 mm	Compact sizes for limited space
Anschlussart	Cable, M12 connector, terminal box	M12 for quick disconnect
Massenträgheitsmoment	≤ 50 g·cm²	Low inertia for dynamic response
Gewicht	0.2–0.5 kg	Affects mounting and vibration

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Codierscheibe / Skala
Das strukturierte Element (Scheibe für rotatorisch, Streifen für linear), das das optische oder magnetische Muster erzeugt, das vom Sensor gelesen wird.
Material: Optisches Glas, Metall oder Polymerfolie
Lichtquelle / Magnetfeldgenerator
Erzeugt den Strahl (LED) oder das Feld, der/das durch den Codier-/Messstreifen moduliert wird.
Material: LED-Baugruppe, Magnet
Sensoranordnung
Erfasst moduliertes Licht oder Magnetfeld und wandelt es in elektrische Signale um.
Material: Fotodioden, Hall-Effekt-Sensoren
Signalaufbereitungsschaltung
Verstärkt, formt und digitalisiert die rohen Sensorsignale zu sauberen Ausgangsimpulsen oder Datenwörtern.
Material: Leiterplatte mit integrierten Schaltkreisen
Welle/Lager-Baugruppe
Bietet mechanische Schnittstelle und Rotation für die Codierscheibe (Drehgeber).
Material: Edelstahl, Keramik
Gehäuse
Schützt interne Komponenten vor Umwelteinflüssen wie Staub, Feuchtigkeit und mechanischen Beschädigungen.
Material: Aluminiumlegierung, Kunststoff

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

safety:	Bei sicherheitsbezogener Rückführung modellspezifische Sicherheitsarchitektur, Zertifizierung, Diagnoseabdeckung und Integrationsanleitung fordern.
electrical:	Schnittstelle, Versorgung, Ausgangsfrequenz, Steuerungseingang, Kabellänge, Schirmung, Erdung und Steckerbelegung auf die Teilenummer abstimmen.
mechanical:	Vollwelle, Hohlwelle oder lagerlose Geometrie, Wellen- und Flanschmaße, Kupplung, zulässige Axial-/Radiallast, Rundlauf und Einbautoleranzen bestätigen.
environment:	Temperatur, Vibration, Stoß, Verschmutzung, Feuchte, Chemikalien und die genaue Gehäusegrenze für die IP-Klassifizierung angeben.
measurement:	Drehwinkel, Drehzahl oder Linearposition wählen; Verfahrweg bzw. Umdrehungen, Messschritt, Genauigkeit und Wiederholbarkeit getrennt festlegen.

Montage- und Anwendungskompatibilität

Auslegungsdaten

Erforderlicher Messschritt und unabhängiges Genauigkeitsbudget
Höchstgeschwindigkeit bzw. Verfahrgeschwindigkeit und daraus folgende Signalfrequenz
Steuerungsschnittstelle, Latenz und Kabel-/EMV-Grenzen
Montage, Wellenbelastung und Umweltqualifikation

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

Auflösung, Genauigkeit, Drehzahl, Versorgung, Temperatur, IP-Klassifizierung, Stoß, Vibration, Trägheit und Wellenlast sind modellspezifisch. Jeder Wert bleibt an ein Datenblatt und eine Bestellkonfiguration gebunden.

Belastungs- und Ausfallgrenzen

Für die Familie gibt es keine allgemeine Ausfallgrenze von 12000 U/min, 1500 g, 5,5 V oder 6,0 V. Grenzen müssen aus exakter Teilenummer, Mechanik, Versorgungs-/Schnittstellenoption und Herstellerprüfbedingungen stammen.

Messfehler oder Signalverlust können durch Rundlauf oder Fehlausrichtung, übermäßige Wellenlast, Verschmutzung, Lager- oder Dichtungsverschleiß, Temperaturänderung, Kabel-/Schirmfehler, Versorgungs-/Schnittstellenfehler, zu hohe Signalfrequenz oder verlorene Kommunikationsrahmen entstehen.

Fertigungskontext

Encoder wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Signalverschlechterung oder -verlust

Ursache: Kontaminationseintritt (Staub, Öl, Metallpartikel) auf optischen/Lesekopf-Oberflächen oder Alterung von LED/Fotodetektor in optischen Gebern, was zu intermittierendem oder vollständigem Verlust der Positionsrückmeldung führt.

Mechanischer Verschleiß oder Blockierung

Ursache: Lagerausfall aufgrund unsachgemäßer Montage (Fehlausrichtung, übermäßige axiale/radiale Belastung), mangelnder Schmierung oder Dichtungsverschlechterung, der Kontaminationseintritt ermöglicht, was zu erhöhtem Drehwiderstand oder Wellenblockierung führt.

Wartungsindikatoren

Unregelmäßige oder springende Positionsanzeigen auf der Steuerungsanzeige, oft begleitet von Antriebsfehlermeldungen (z.B. Folgenfehler).
Hörbares Schleifen, Klicken oder erhöhtes Drehgeräusch aus dem Gebergehäuse während der Wellendrehung.

Technische Hinweise

Sicherstellen der korrekten Montageausrichtung und Einhaltung der spezifizierten Wellenbelastungsgrenzen; Verwendung flexibler Kupplungen, wo anwendbar, um Vibrationen und Fehlausrichtung zu isolieren.
Implementierung regelmäßiger präventiver Reinigung der Geberoberflächen mit zugelassenen, rückstandsfreien Lösungsmitteln und Druckluft in kontaminierten Umgebungen sowie Überprüfung der Dichtungsintegrität.

Konformität und Fertigungsnormen

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Verschmutzung, beschädigtes Kabel oder Stecker, mangelhafte Schirmung/Erdung, Schnittstellenfehler, zu hohe Ausgangsfrequenz oder unzureichende Versorgung am Encoder. → Falsche oder intermittierende Positionsrückmeldung → Exakte Umwelt- und Elektrovariante wählen; Signalintegrität bei Höchstgeschwindigkeit und Kabellänge prüfen, Stecker kontrollieren und Steuerungsdiagnose auswerten.

Rundlauf, Fehlausrichtung, thermische Bewegung oder Axial-/Radiallast über der Modellzeichnung. → Mechanischer Fehler, Lagerschaden oder Kupplungsversagen → Vorgegebene Kupplung und Montagetoleranzen verwenden, Ausrichtung und Rundlauf messen, Wellenlasten einhalten und Lager, Dichtungen und Befestigung nach Inbetriebnahme prüfen.

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
