Technische Definition

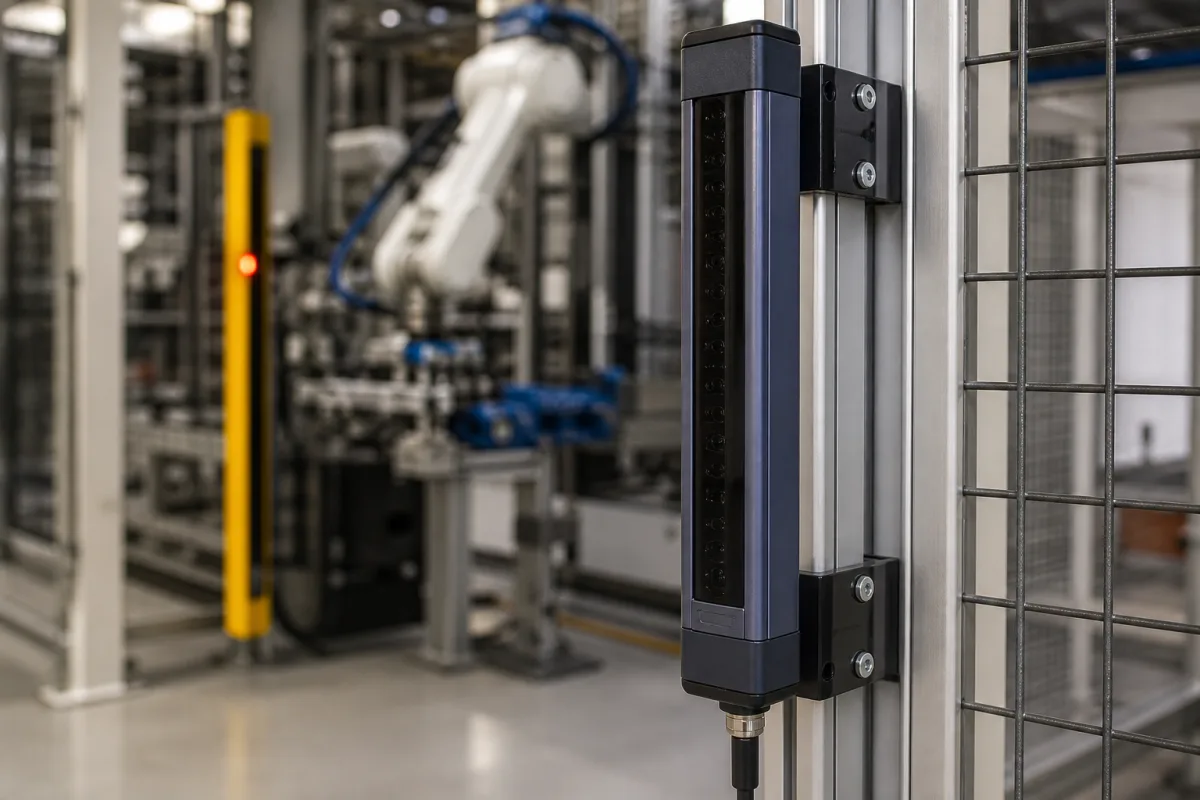

In einem Sicherheitslichtvorhangsystem ist die Empfängereinheit die kritische Komponente, die das Vorhandensein oder die Unterbrechung des von der Sendereinheit emittierten Infrarotlichtstrahls erkennt. Sie enthält photoelektrische Sensoren, die das empfangene Lichtsignal in ein elektrisches Signal umwandeln. Wenn ein Objekt oder eine Person den Strahl unterbricht, sendet die Empfängereinheit ein Stoppsignal an das Steuerungssystem der angeschlossenen Maschine, um eine Sicherheitsabschaltung einzuleiten und den Zugang zu Gefahrenbereichen zu verhindern. Die Empfängereinheit ist für die Integration in industrielle Maschinen und Anlagen konzipiert und dient als Teil eines Sicherheitssystems. Sie wird normalerweise gegenüber dem Sender montiert, wobei die Ausrichtung für einen ordnungsgemäßen Betrieb sichergestellt wird. Das Gehäuse der Einheit besteht aus eloxiertem Aluminium, mit Frontfenstern aus Polycarbonat oder ABS-Kunststoff, was Haltbarkeit und Schutz bietet. Die Empfängereinheit arbeitet mit einer Versorgungsspannung von 24 V DC ±10% mit Verpolungsschutz. Die Stromaufnahme beträgt 0,1–0,3 A ohne Last. Die Ansprechzeit variiert zwischen 5 und 30 ms, abhängig von der Anzahl der Strahlen. Die Schutzart reicht von IP54 bis IP65 (gemäß IEC 60529), wobei IP65 für Abwaschumgebungen geeignet ist. Die Betriebstemperatur beträgt -10 bis 55 °C (nicht kondensierend), die Lagertemperatur -20 bis 70 °C. Die Luftfeuchtigkeit liegt zwischen 15 und 85% relative Luftfeuchtigkeit (nicht kondensierend). Der Anschlusstyp ist ein 5-poliger M12-Stecker. Die Kabellänge kann bis zu 30 m betragen, mit einem Standardbereich von 0,3 bis 30 m. Das Gewicht variiert zwischen 0,5 und 2,5 kg, abhängig von der Länge. Die Abmessungen (B x H x T) betragen 30 x 30 x 100 bis 1000 mm, wobei die Länge mit der Anzahl der Strahlen variiert. Diese Spezifikationen sind Referenzbereiche; bestätigen Sie modellspezifische Werte mit dem Hersteller oder Lieferanten vor der Beschaffung.
Funktionsprinzip
Die Empfängereinheit enthält eine Anordnung von Fotodioden oder Fototransistoren, die mit den LEDs des Senders ausgerichtet sind. Sie überwacht kontinuierlich die Intensität des empfangenen Infrarotlichts. Eine eingebaute Steuerschaltung verarbeitet dieses Signal. Wenn der empfangene Lichtpegel unter einen festgelegten Schwellenwert fällt (was auf eine Strahlunterbrechung hinweist), ändert das Ausgangsrelais der Einheit seinen Zustand und signalisiert der Sicherheitssteuerung der Maschine, den Betrieb anzuhalten. Die Ansprechzeit beträgt typischerweise 5–30 ms, abhängig von der Anzahl der Strahlen. Die Einheit ist für den Einsatz in industriellen Umgebungen ausgelegt, mit Schutzarten bis IP65 für Abwaschung. Die Empfängereinheit muss korrekt ausgerichtet und konfiguriert sein, um eine zuverlässige Erfassung zu gewährleisten. Regelmäßige Reinigung der optischen Oberflächen ist erforderlich, um die Leistung aufrechtzuerhalten. Wenn die Einheit Unterbrechungen nicht erkennt oder falsche Signale sendet, überprüfen Sie Ausrichtung, Sauberkeit und elektrische Verbindungen. Die Einheit ist kein eigenständiges Sicherheitsgerät; sie muss in ein vollständiges Sicherheitssystem integriert werden, das den geltenden Normen entspricht.
