Technische Definition

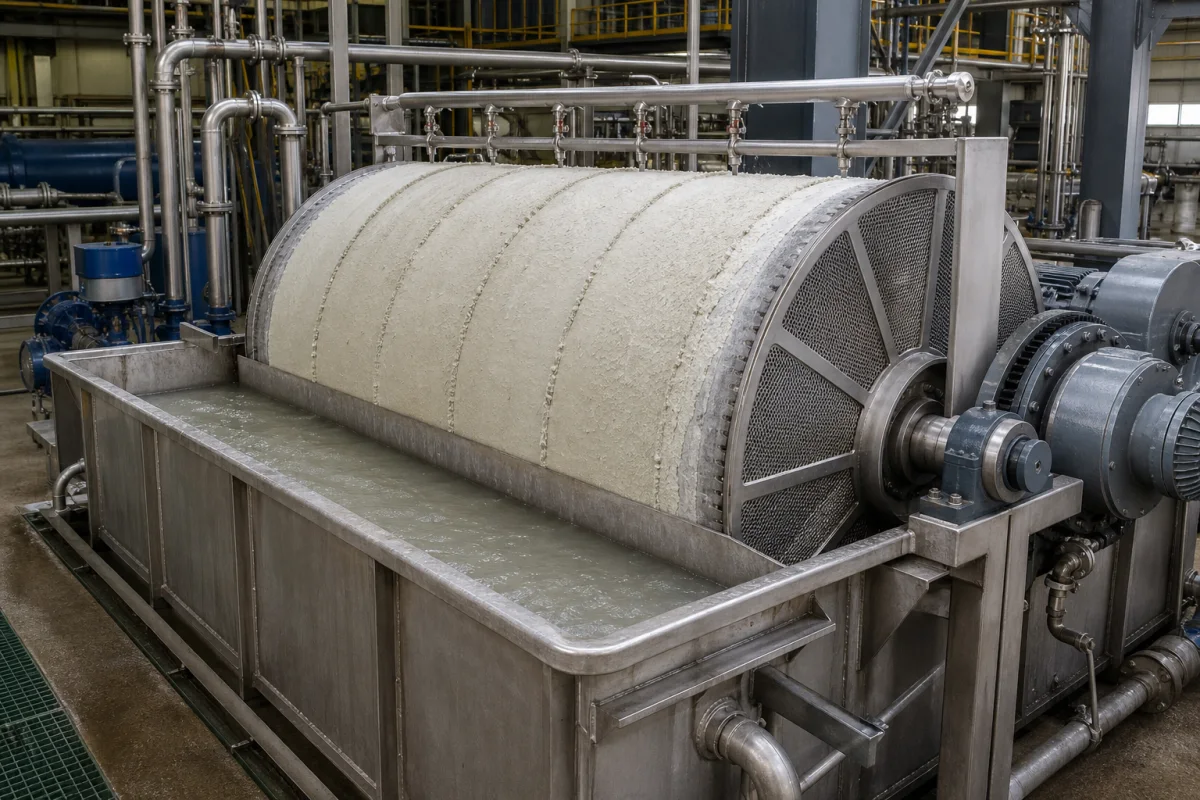

Die Filtertrommel ist das zentrale rotierende Bauteil eines industriellen Drehfiltertrommel-Vakuumfilters und besteht aus einer zylindrischen Struktur, die mit Filtermedium bedeckt ist. Während sie sich durch den Trübetank dreht, erzeugt das im Inneren angelegte Vakuum einen Druckunterschied, der Flüssigkeit durch das Filtermedium zieht, während Feststoffe auf der Trommeloberfläche zurückbleiben und einen Filterkuchen bilden, der anschließend abgeworfen wird. Die Trommel wird typischerweise aus Edelstahl, Kohlenstoffstahl oder Speziallegierungen gefertigt, mit Materialgüten wie 304 oder 316L gemäß ASTM A240. Zu den wichtigsten Parametern gehören Durchmesser (1000–5000 mm), Länge (2000–12000 mm), Filterfläche (5–120 m²), Drehzahl (0,1–5 U/min), Betriebsdruck (-0,08 bis 0,3 MPa), Betriebstemperatur (-20 bis 120 °C), Oberflächenrauheit (Ra 0,8–3,2 μm), Gewicht (2000–15000 kg) und Toleranz (±0,5 mm nach ISO 2768-m). Diese Werte sind Referenzbereiche für Verzeichniszwecke und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden. Das Design der Trommel beeinflusst die Filtrationseffizienz, die Kuchenstärke und die Abwurfleistung. Die richtige Auswahl erfordert die Berücksichtigung der Trübeeigenschaften, des gewünschten Durchsatzes und der Materialverträglichkeit. Die Überprüfung der tatsächlichen Spezifikationen, einschließlich Materialgüten und Normen, ist vor dem Kauf unerlässlich. Wartungssignale umfassen ungleichmäßige Kuchenbildung, verringerte Filtrationsrate oder sichtbaren Verschleiß auf der Trommeloberfläche. Fehlergrenzen können strukturelle Verformung, Korrosion oder Schäden am Filtermedium umfassen, die die Leistung und Sicherheit beeinträchtigen können.
Funktionsprinzip
Die Filtertrommel dreht sich teilweise in einem Trübetank. Das im Inneren angelegte Vakuum erzeugt eine Saugwirkung, die Flüssigkeit durch das die Trommeloberfläche bedeckende Filtermedium zieht, während Feststoffe auf der Außenseite zurückbleiben und einen Filterkuchen bilden. Die Drehung führt den Kuchen durch Wasch-, Trocknungs- und Abwurfzonen, bevor er in den Trübetank zurückkehrt. Die Drehzahl und das Vakuum steuern die Kuchenstärke und die Verweilzeit und beeinflussen so die Gesamtfiltrationseffizienz.
