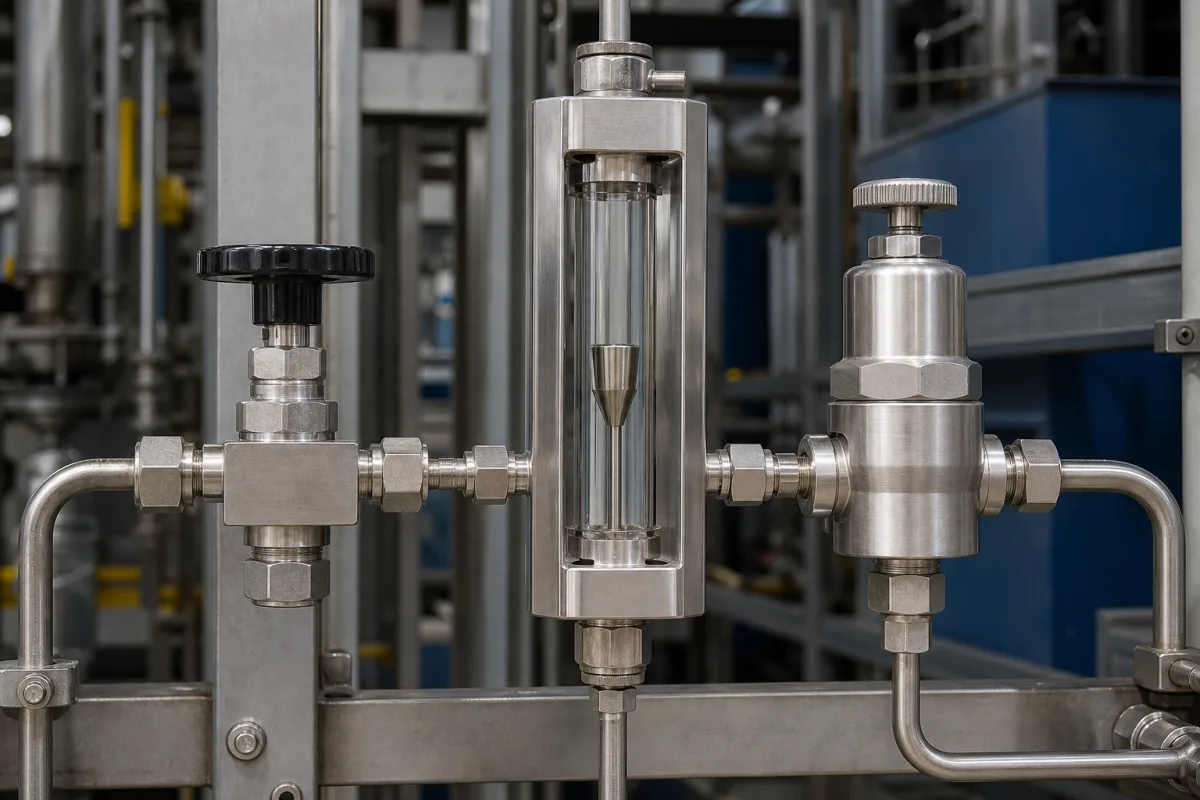

Durchflussregelventil/Durchflussmesser

Das Durchflussregelventil/Durchflussmesser ist eine Komponente in industriellen Spülluftsystemen, die gleichzeitig den Spülluftstrom regelt und misst. Es gewährleistet eine optimale Luftzufuhr für Prozesse wie Gerätekühlung, Kontaminationsschutz oder Druckhaltung. Das Gerät integriert ein Regelventil und einen Durchflussmesser in einer Einheit, was eine Echtzeit-Anpassung des Durchflusses basierend auf Messfeedback ermöglicht. Die Ventilkomponente kann manuell, pneumatisch oder elektrisch betätigt werden, um den Strömungsquerschnitt zu verändern, während die Messkomponente typischerweise nach dem Differenzdruck-, thermischen oder Turbinenprinzip arbeitet. Diese integrierte Bauweise vereinfacht die Installation und reduziert den Platzbedarf im Vergleich zu getrennten Ventil- und Messanordnungen. Das Gerät ist in Nennweiten von DN 15 bis DN 100 (ISO 6708) erhältlich und bietet einen Durchflusskoeffizienten (Cv) von 2,5 bis 160 (IEC 60534-2-1). Die Durchflussmessgenauigkeit ist besser als ±1,5 % vom Messwert (ISO 5167), und die Regelgenauigkeit hält den Sollwert bei schwankendem Eingangsdruck innerhalb von ±2 % (IEC 60534-4). Der Betriebsdruck liegt zwischen 1,0 und 1,6 MPa, die Betriebstemperatur zwischen -20 und 80 °C (IEC 60534-4), mit einer Hochtemperaturoption bis 150 °C. Das Gerät benötigt eine Versorgungsspannung von 24 V DC (IEC 61131-2) und verwendet einen elektrischen Anschluss M12×1 (IEC 61076-2-101). Die Schutzart beträgt IP65 bis IP67 (IEC 60529). Das Gehäusematerial ist CF8M (entspricht 316-Edelstahl, ASTM A351), und das Dichtungsmaterial ist FKM (Fluorkautschuk, ASTM D1418). Das Gewicht liegt je nach Größe und Antriebsart zwischen 2,5 und 18 kg. Zu den hinterlegten Materialien gehören Edelstahl, Messing, PTFE-Dichtungen und Aluminiumlegierung. Alle Werte sind Referenzbereiche und müssen mit dem Hersteller oder Lieferanten für das jeweilige Modell und die Anwendung verifiziert werden.

Die Ventilkomponente passt den Strömungsquerschnitt über manuelle, pneumatische oder elektrische Betätigung an, um das Luftvolumen zu regeln. Die Messkomponente, typischerweise nach dem Differenzdruck-, thermischen oder Turbinenprinzip, misst den tatsächlichen Durchfluss. Die integrierte Bauweise ermöglicht eine Echtzeit-Anpassung des Durchflusses basierend auf Messfeedback, was eine präzise Steuerung der Spülluftzufuhr gewährleistet. Das Gerät arbeitet innerhalb der spezifizierten Druck- und Temperaturbereiche, und seine Genauigkeit hängt von korrekter Installation und Kalibrierung ab. Bei der Auswahl müssen Benutzer den erforderlichen Durchflussbereich, Betriebsdruck, Temperatur und Antriebsart berücksichtigen. Verifizierungsfragen umfassen die Prüfung des Durchflusskoeffizienten (Cv) gegen die Systemanforderungen, die Bestätigung, dass die Nennweite zur Rohrleitung passt, und die Sicherstellung, dass elektrischer Anschluss und Versorgungsspannung kompatibel sind. Wartungssignale umfassen Abweichungen in der Durchflussmessgenauigkeit oder Regelgenauigkeit, die auf Sensor-Drift oder Ventilverschleiß hinweisen können. Fehlergrenzen umfassen den Betrieb außerhalb der spezifizierten Druck- oder Temperaturgrenzen, was Dichtungen beschädigen oder die Leistung beeinträchtigen kann.
