Spülluftsystem

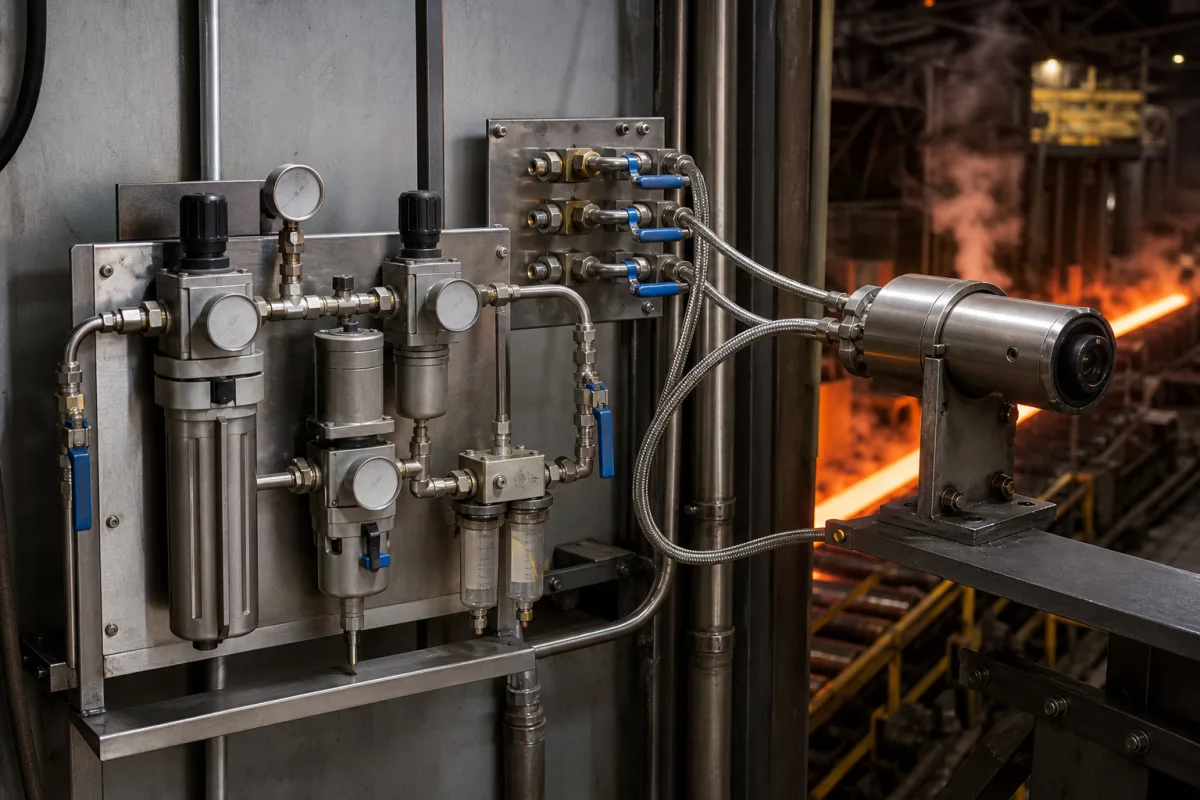

Das Spülluftsystem ist eine Komponente, die in Temperaturmesssystemen für geschmolzenes Metall verwendet wird. Es liefert einen kontinuierlichen, geregelten Strom sauberer, trockener Luft oder Inertgas an optische Fenster und Sensorbaugruppen. Seine Hauptfunktion besteht darin, die Ansammlung von Dämpfen, Staub und Metalldämpfen auf optischen Oberflächen zu verhindern und so genaue und zuverlässige Temperaturmesswerte zu gewährleisten, indem eine klare Sichtlinie für Infrarot-Pyrometer oder andere optische Sensoren aufrechterhalten wird. Es dient auch dazu, empfindliche Sensorkomponenten vor der extremen Hitze und korrosiven Umgebung in der Nähe von Metallschmelzbädern zu kühlen und zu schützen. Das System besteht typischerweise aus einer Luftversorgung (Druckluftleitung oder eigenes Gebläse), einer Filter- und Trocknungseinheit zur Entfernung von Feuchtigkeit und Partikeln, einem Druckregler und Durchflussregelventil zur Einstellung der gewünschten Spülrate sowie Verteilungsleitungen oder Düsen, die die saubere Luft über das optische Fenster oder das Sensorgehäuse leiten. Der kontinuierliche Luftstrom erzeugt eine positive Druckbarriere, die Verunreinigungen aus der Messzone ausschließt. Typische Parameter umfassen eine Spülluftdurchflussrate von 15–60 l/min, einen Versorgungsdruck von 1,0–1,6 bar, eine Luftqualität mit einem Taupunkt von -40 °C (ISO 8573-1) und 1–8 Spülluftauslässe. Der Betriebstemperaturbereich liegt zwischen -20 und 85 °C. Die Versorgungsspannung beträgt 24 V DC ±10 %, die Leistungsaufnahme 10–30 W und der Schutzgrad IP54–IP65 (IEC 60529). Das Gehäusematerial ist Edelstahl 304 (ASTM A240). Das Gewicht liegt je nach Konfiguration zwischen 5 und 15 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Das System ist für die Integration in größere Messsysteme ausgelegt und kein eigenständiges Messgerät. Eine ordnungsgemäße Installation, Wartung und Einhaltung der spezifizierten Luftqualität sind für einen zuverlässigen Betrieb unerlässlich.

Das System arbeitet, indem es einen kontinuierlichen Strom sauberer, trockener Luft oder Inertgas an das optische Fenster oder das Sensorgehäuse liefert. Die Luft wird gefiltert und getrocknet, um Feuchtigkeit und Partikel zu entfernen, und dann auf einen eingestellten Druck und Durchfluss reguliert. Verteilungsleitungen oder Düsen leiten die Luft über die optische Oberfläche und erzeugen eine Überdruckbarriere, die verhindert, dass Dämpfe, Staub und Metalldämpfe sich absetzen. Dies hält einen klaren optischen Pfad für genaue Temperaturmessungen aufrecht und kühlt gleichzeitig die Sensorkomponenten.
