Technische Definition
Ein Getriebe oder Untersetzungsgetriebe ist eine kritische Komponente einer Oszillationsantriebseinheit, die Rotationskraft vom Motor auf den Oszillationsmechanismus überträgt. Es steuert präzise das Untersetzungsverhältnis, um die erforderliche Oszillationsfrequenz und -amplitude für Anwendungen wie Vibrationssiebe, Förderer oder Verarbeitungsanlagen zu erreichen. Dieser Verzeichniseintrag deckt Getriebe für Oszillationsantriebe ab, mit Schwerpunkt auf ihrer Rolle bei der Umwandlung von Hochgeschwindigkeits-Motoreingang in kontrollierten, langsamen Ausgang, der die Oszillationsbewegung antreibt. Das Getriebe wird basierend auf der angetriebenen Last, dem Betriebsfaktor und dem erforderlichen Ausgangsdrehmoment ausgewählt, mit einer Nennleistung von 0,12 bis 55 kW, Untersetzungsverhältnissen von 5 bis 100 und Ausgangsdrehmomenten von 50 bis 2000 N·m. Eingangsdrehzahlen liegen typischerweise zwischen 750 und 3000 U/min, und der Wirkungsgrad liegt zwischen 92% und 98%. Das Verdrehspiel ist für Präzisionsanwendungen auf ≤0,1° nach DIN 3967 begrenzt, und der Geräuschpegel ist auf 70 dB(A) nach ISO 8579-1 begrenzt. Die Betriebstemperatur reicht von -20°C bis 60°C, und die Schutzart variiert von IP54 bis IP65 nach IEC 60529, wobei IP65 für staubige oder abspritzbare Umgebungen empfohlen wird. Gehäusematerialien umfassen Gusseisen (z.B. HT250 nach GB/T 9439) für Festigkeit und Dämpfung oder Aluminium zur Gewichtsreduzierung. Das Gewicht reicht von 15 bis 200 kg und beeinflusst Montagestruktur und Handhabung. Zu den verwendeten Materialien gehören Gusseisen, Stahllegierungen und Bronze für Buchsen oder Lager. Diese Werte sind Verweisbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden. Überprüfen Sie vor dem Kauf immer modellspezifische Werte und Normen.
Funktionsprinzip

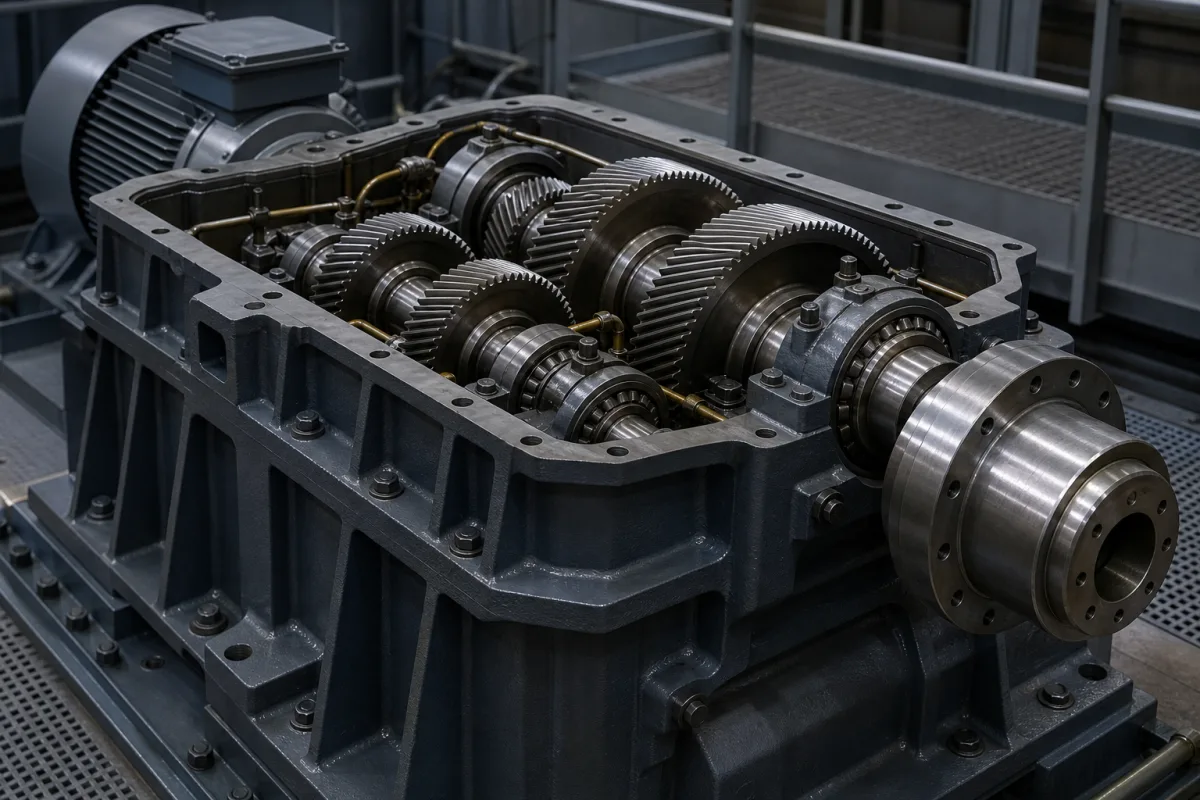

Das Getriebe arbeitet mit einem System von Zahnrädern (Stirn-, Schräg-, Schnecken- oder Planetengetriebe), um Rotationsbewegung von einer hochdrehenden Eingangswelle auf eine langsamer drehende Ausgangswelle zu übertragen. Das Übersetzungsverhältnis bestimmt die Drehzahlreduzierung und Drehmomentvervielfachung, wodurch der Oszillationsantrieb eine kontrollierte Hin- und Herbewegung erzeugen kann. Die Eingangswelle ist mit dem Motor verbunden, und die Ausgangswelle treibt den Oszillationsmechanismus an. Der Zahneingriff überträgt Kraft und reduziert die Drehzahl, während das Gehäuse die Wellen stützt und die Ausrichtung beibehält. Schmierung ist unerlässlich, um Reibung und Wärme zu reduzieren, und das Getriebe muss innerhalb seines spezifizierten Temperaturbereichs betrieben werden, um die Schmierstoffviskosität aufrechtzuerhalten. Der Wirkungsgrad des Getriebes spiegelt Energieverluste durch Reibung und Zahneingriff wider, und ein höherer Wirkungsgrad reduziert Energieverlust und Wärmeentwicklung. Das Verdrehspiel, also das Spiel zwischen den Zähnen, ist für Präzisionspositionierung entscheidend und wird gemäß DIN 3967 auf ≤0,1° minimiert. Das Getriebe ist für die spezifizierten Drehmomente und Drehzahlen ausgelegt, und eine korrekte Auswahl gewährleistet einen zuverlässigen Betrieb im Oszillationsantriebssystem.
