HEPA/ULPA-Filtergehäuse

Auf Basis strukturierter CNFX-Herstellerprofile wird HEPA/ULPA-Filtergehäuse im Bereich Maschinen- und Anlagenbau anhand von Nenngröße bis Luftdurchsatz eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches HEPA/ULPA-Filtergehäuse wird durch die Baugruppe aus Filterrahmen und Dichtungsdichtung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine strukturelle Umhüllung, die dazu dient, HEPA- oder ULPA-Filter in Sterilluft-Erzeugungssystemen sicher zu halten und abzudichten.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

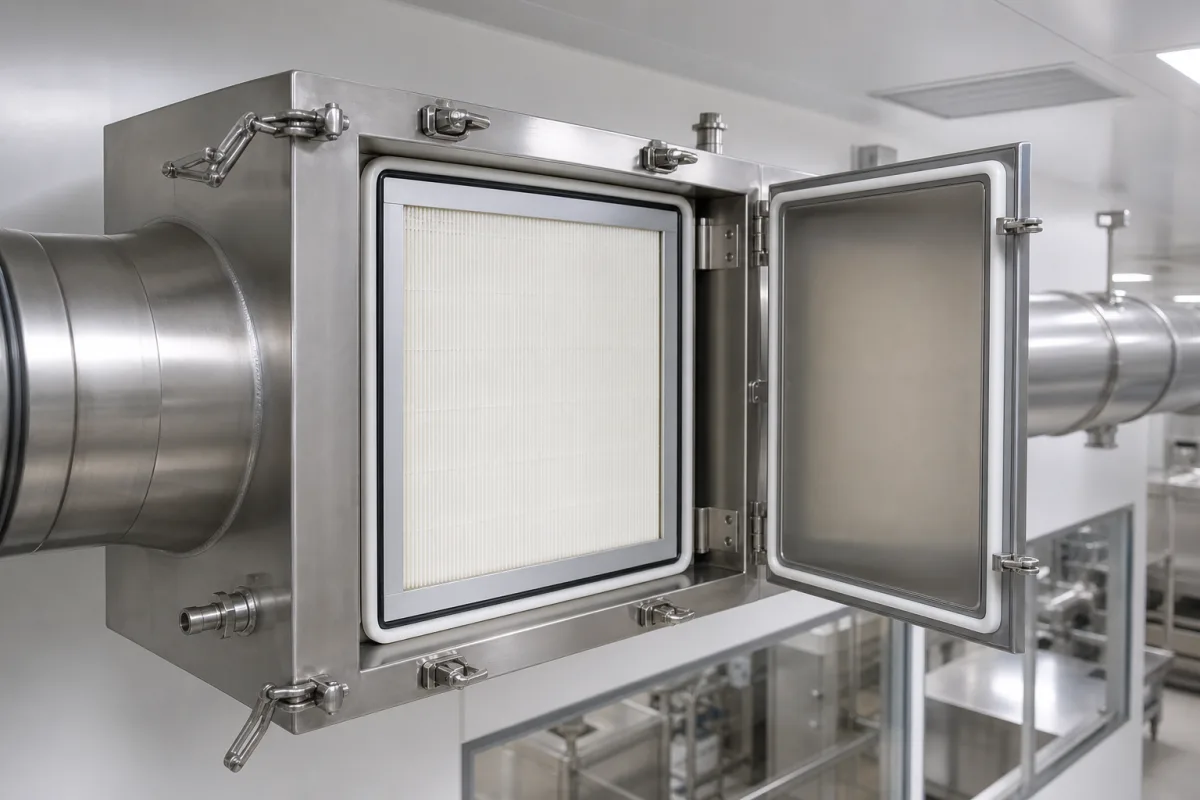

HEPA/ULPA-Filtergehäuse in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für HEPA/ULPA-Filtergehäuse

Technische Definition

Das HEPA/ULPA-Filtergehäuse ist eine kritische Komponente von Sterilluft-Erzeugungssystemen und bietet einen starren, luftdichten Rahmen zur Montage von HEPA- (High-Efficiency Particulate Air) oder ULPA-Filtern (Ultra-Low Penetration Air). Es gewährleistet eine ordnungsgemäße Filterabdichtung, erhält die Luftstromintegrität, verhindert Bypass-Leckagen und erleichtert Installation, Austausch und Wartung des Filters, während es das Filtermedium vor Beschädigung schützt. Das Gehäuse ist in Materialien wie Edelstahl (304/316L), verzinktem Stahl und pulverbeschichtetem Aluminium erhältlich, mit Oberflächengüten von 0,4 bis 0,8 μm Ra, um Partikelansammlungen zu verhindern. Die Nenngrößen passen für Standard-HEPA/ULPA-Filter von 305×305 mm bis 610×610 mm, mit Luftdurchsatz von 500 bis 4000 m³/h (gemäß ISO 29463). Der Betriebsdruck reicht von 1,0 bis 1,6 MPa, und die Betriebstemperatur von -40 bis 85°C, begrenzt durch das Dichtungsmaterial. Die Leckrate beträgt ≤0,01% bei Nenndruck (ISO 29463), und die Filtereffizienz reicht von 99,97% bis 99,999% (ISO 29463). Dichtungsarten umfassen Gel oder Dichtung, wobei Gel hohe Integrität bietet und Dichtung den Austausch erleichtert. Der Druckabfall beträgt ≤250 Pa bei Nennluftstrom (ISO 29463), und das Gewicht liegt zwischen 15 und 60 kg, abhängig von Größe und Materialstärke. Die Schutzart ist IP54 bis IP65 (IEC 60529) für Abwasch- oder Außeninstallationen. Diese Werte sind Verzeichnis-Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Das Gehäuse bildet eine abgedichtete Kammer um das Filtermedium, leitet kontaminierte Luft durch den Filter und verhindert, dass ungefilterte Luft das Filtermedium umgeht. Es hält Druckdifferenzen aufrecht, stützt die Filterstruktur und bietet Zugangsöffnungen für Tests und Wartung. Das Gehäuse ist für Betriebsdrücke bis 1,6 MPa und Temperaturen bis 85°C ausgelegt, um die Effektivität des Filters zu gewährleisten. Die Dichtungsart (Gel oder Dichtung) gewährleistet eine leckdichte Schnittstelle, und die Oberflächengüte des Gehäuses minimiert Partikelansammlungen. Ordnungsgemäße Installation und Wartung sind entscheidend, um die Integrität des Gehäuses zu erhalten und Bypass-Leckagen zu verhindern.

Hauptmaterialien

Edelstahl (304/316L), Feuerverzinkter Stahl, Pulverbeschichtetes Aluminium

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nenngröße	305×305–610×610 mm	Standard sizes for HEPA/ULPA filters
Luftdurchsatz	500–4000 m³/h	Match to filter media area and system pressure dropISO 29463
Betriebsdruck	1.0–1.6 MPa
Betriebstemperatur	-40–85 °C	Seal material limits; above 85°C gasket degrades
Leckrate	≤0.01 %	At rated pressure, ensures no bypassISO 29463
Filtereffizienz	99.97–99.999 %	For HEPA to ULPA gradesISO 29463
Werkstoffgüte	304–316L SS	316L for corrosive or high-humidity environmentsASTM A240
Oberflächenrauheit	0.4–0.8 μm Ra	Smooth finish prevents particle accumulationISO 4287
Dichtungsart	Gel–Gasket	Gel seal for high integrity, gasket for ease of replacement
Druckverlust	≤250 Pa	At rated airflow, affects energy consumptionISO 29463
Gewicht	15–60 kg	Depends on size and material thickness
Schutzart	IP54–IP65	IP65 for washdown or outdoor installationsIEC 60529

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Filterrahmen
Bietet strukturelle Unterstützung und Montagefläche für das Filtermaterial
Material: Edelstahl oder Aluminium
Dichtungsdichtung
Erzeugt eine luftdichte Abdichtung zwischen Filter und Gehäuse, um Bypass-Leckagen zu verhindern
Material: Silikonkautschuk oder Neopren
Zugangstür
Ermöglicht Filtereinbau, -austausch und -inspektion unter Wahrung der Dichtungsintegrität
Material: Edelstahl mit Sichtfenster
Montagewinkel
Befestigt das Gehäuse an der Luftkanal- oder Systemstruktur
Material: Edelstahl
Druckprüfanschlüsse
Bietet Zugangspunkte für In-situ-Filtertests und Integritätsprüfungen
Material: Edelstahl-Fittings
Gehäusekörper
Die Hülle, die die abgedichtete Kammer um den Filter bildet; alles andere wird daran befestigt.
Material: Edelstahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 2500 Pa Differenzdruck
Durchflussrate:	0,1 bis 2,0 m³/s pro Filtermodul
Betriebstemperatur:	-20°C bis 80°C
sealing integrity:	Leckrate < 0,01 % des Nenndurchflusses bei Prüfdruck

Montage- und Anwendungskompatibilität

Pharmazeutische LuftströmeElektronik-ReinraumumgebungenKrankenhaus-Operationssaallüftung

Nicht geeignet: Hochfeuchteumgebungen mit Kondensationsrisiko (>85 % relative Luftfeuchte mit Temperaturwechsel)

Auslegungsdaten

Erforderliches Luftvolumen (m³/h)
Systemstatischer Druck (Pa)
Filtereffizienzklasse (HEPA H13-H14 oder ULPA U15-U17)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-2500 Pa Differenzdruck

Belastungs- und Ausfallgrenzen

3750 Pa Differenzdruck für 60 Sekunden aufrechterhalten

Plastische Verformung des Gehäuserahmens aufgrund von Überschreitung der Streckgrenze (Aluminium 6061-T6: 276 MPa Streckgrenze, 310 MPa Zugfestigkeit)

Fertigungskontext

HEPA/ULPA-Filtergehäuse wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Filter-Bypass-Leckage

Ursache: Unsachgemäße Gummilagerung, Dichtungsverschlechterung durch chemische Einwirkung oder Gehäuseverformung aufgrund von thermischer Wechselbelastung oder mechanischer Spannung, wodurch ungefilterte Luft das Filtermaterial umgeht.

Verlust der strukturellen Integrität

Ursache: Korrosion durch aggressive Reinigungsmittel oder Umweltschadstoffe, Ermüdung durch Vibration oder Druckwechselbelastung oder Materialverschlechterung durch UV-Einwirkung (falls zutreffend), wodurch die Luftdichtheit und Festigkeit des Gehäuses beeinträchtigt werden.

Wartungsindikatoren

Sichtbare Luftleckage oder Staubstreifen um Gehäusenähte oder Dichtungen während des Betriebs
Abnormale Druckabfallwerte über das Gehäuse hinweg (deutlich höher oder niedriger als der Basiswert), was auf Bypass oder Verstopfung hinweist

Technische Hinweise

Regelmäßige Drehmomentprüfungen an Gehäusebefestigungen mit kalibrierten Werkzeugen durchführen, um eine ordnungsgemäße Gummikompression aufrechtzuerhalten und verformungsbedingte Leckagen zu verhindern
Ein Reinigungsprotokoll mit kompatiblen, nicht korrosiven Mitteln etablieren und die Gehäuseintegrität nach der Wartung mit Aerosol- oder Druckabfalltests validieren, um sicherzustellen, dass sich keine Bypass-Pfade bilden

Konformität und Fertigungsnormen

Referenznormen

ISO 29463: Hochleistungsschwebstofffilter und Filtermaterialien zur Partikelentfernung in LuftANSI/ASHRAE 52.2: Prüfverfahren für allgemeine Lüftungs-Luftreinigungsgeräte zur Entfernungsleistung nach PartikelgrößeDIN EN 1822: Hochleistungsschwebstofffilter (EPA, HEPA und ULPA)

Fertigungsgenauigkeit

Rahmenrechtwinkligkeit: +/-0,5 mm pro Meter
Dichtflächenebenheit: 0,1 mm maximale Abweichung

Qualitätsprüfung

Lecktest (Abtastverfahren nach EN 1822-3)
Partikeldurchdringungseffizienztest (0,3 µm für HEPA, 0,12 µm für ULPA)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Gummikompressionsset, das 15 % bleibende Verformung überschreitet → Luft-Bypass-Leckage, die den ISO-14644-3-Klasse-5-Grenzwert von 0,01 % überschreitet → Doppel-EPDM-Dichtungen mit 25 % Kompressionsverhältnis und Silikon-Schmiermittelbeschichtung installieren

Schwingungsamplitude, die 25 µm bei 60 Hz Resonanzfrequenz überschreitet → Filtermaterial-Ermüdungsbruch an Faltenmulden → Abgestimmtes Massendämpfersystem mit 2,5 kg Gegengewicht und 0,7 Dämpfungsverhältnis implementieren

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von HEPA/ULPA-Filtergehäuse

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür HEPA/ULPA-Filtergehäuse

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Materialien sind für das HEPA/ULPA-Filtergehäuse verfügbar?

Das Gehäuse kann aus Edelstahl (304/316L), verzinktem Stahl oder pulverbeschichtetem Aluminium gefertigt sein. Die Wahl hängt von der Anwendungsumgebung ab; 316L wird für korrosive oder feuchte Bedingungen empfohlen.

Wie beeinflusst die Dichtungsart die Leistung?

Gel-Dichtungen bieten hohe Integrität und sind für kritische Anwendungen geeignet, während Dichtungen den Austausch erleichtern. Die Wahl hängt von der erforderlichen Leckdichtheit und Wartungshäufigkeit ab.

Was sind Leckrate und Filtereffizienz?

Bei Nenndruck beträgt die Leckrate ≤0,01% (ISO 29463). Die Filtereffizienz reicht von 99,97% bis 99,999% (ISO 29463), was HEPA- bis ULPA-Klassen abdeckt.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
