Technische Definition und Kernbaugruppe

Ein typisches Inspektionsplattform wird durch die Baugruppe aus Stützrahmen und Plattformoberfläche beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine strukturelle Komponente innerhalb einer Endkontrolle, die eine stabile, erhöhte Oberfläche für die visuelle und/oder automatisierte Inspektion von hergestellten Produkten bietet.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

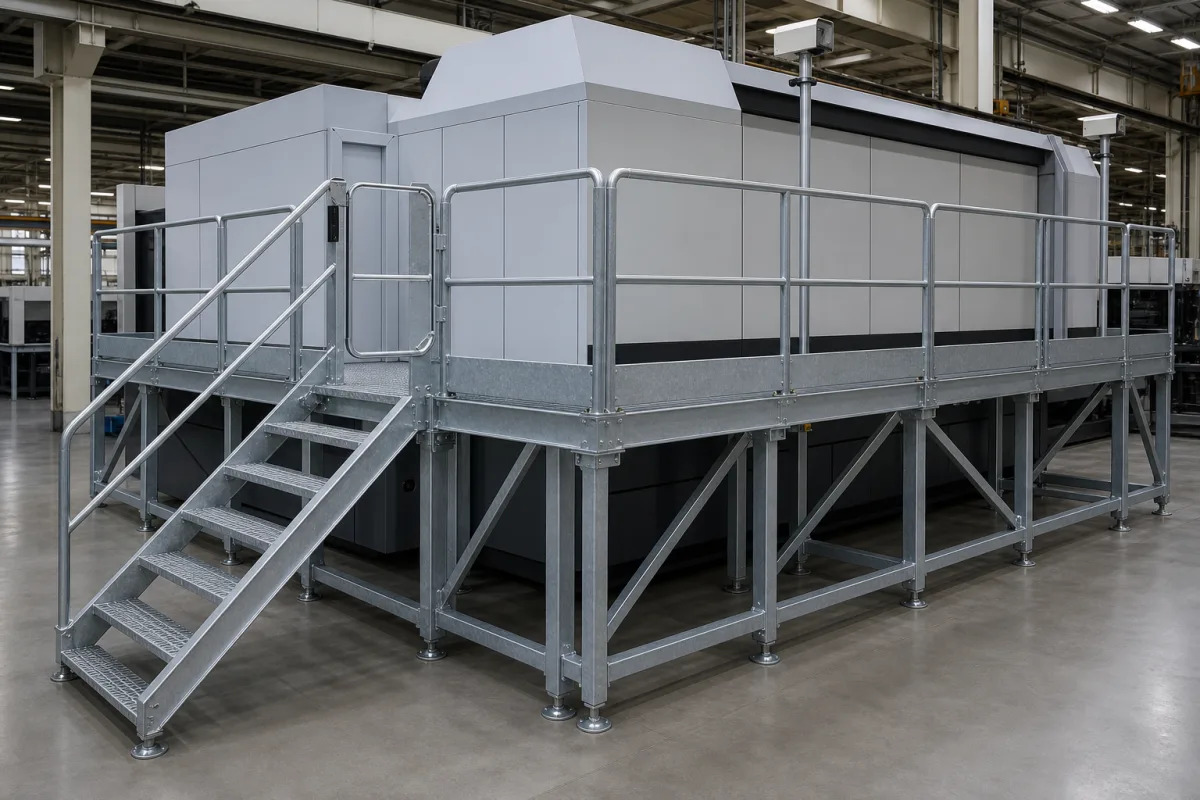

Inspektionsplattform in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Inspektionsplattform

Technische Definition

Die Inspektionsplattform ist eine kritische Komponente der Endkontrolle, die Produkte in optimaler Höhe und Ausrichtung für eine gründliche Qualitätsbewertung positioniert. Sie dient als primäre Arbeitsfläche, auf der Prüfer oder automatisierte Systeme Produkte auf Defekte, Maßgenauigkeit, Oberflächenbeschaffenheit, Montagevollständigkeit und Einhaltung von Spezifikationen vor Verpackung oder Versand untersuchen. Die Plattform gewährleistet ergonomischen Zugang und konsistente Präsentation der Artikel während der Endkontrolle. Hergestellt aus Materialien wie Kohlenstoffstahl, Edelstahl oder Aluminiumlegierung bietet die Plattform eine starre und stabile Basis. Verfügbare Plattformgrößen reichen von 1000×800 mm bis 3000×2000 mm, mit Tragfähigkeiten von 500 bis 5000 kg gleichmäßig verteilt. Ebenheitstoleranz beträgt ±0,05 bis ±0,10 mm (Klasse 1 nach GB/T 22095, Bezug auf ISO 1101), und Oberflächenrauheit ist Ra 0,8–1,6 μm (ISO 1302). Materialgüten für Gusseisen sind HT250–HT300 (GB/T 9439), mit Härte HB 170–240 (ISO 6506-1). Betriebstemperaturbereich ist -10 bis 50 °C, relative Luftfeuchtigkeit bis 85% nicht kondensierend, und Schutzart IP54–IP65 (IEC 60529). Gewicht variiert von 500 bis 3000 kg je nach Größe und Material. Sondergrößen sind auf Anfrage erhältlich. Die Plattform ist darauf ausgelegt, Vibrationen zu minimieren und gleichmäßige Beleuchtung oder Sensorzugang zu bieten, um genaue Fehlererkennung und Messung zu erleichtern. Es ist wichtig, modellspezifische Werte und Normen vor dem Kauf mit dem Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Die Plattform ist typischerweise eine starre, flache Struktur, die in der Kontrollstation installiert ist. Produkte werden auf ihre Oberfläche befördert oder platziert, wo sie stationär gehalten oder mit kontrollierter Geschwindigkeit bewegt werden. Prüfer oder Sensoren (Kameras, Sonden) scannen dann die Produkte von festen Positionen um oder über der Plattform. Das Design minimiert Vibrationen und bietet gleichmäßige Beleuchtung oder Sensorzugang, um genaue Fehlererkennung und Messung zu erleichtern.

Hauptmaterialien

Kohlenstoffstahl, Edelstahl, Aluminiumlegierung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Plattformgröße (L×B)	1000×800–3000×2000 mm	Custom sizes available upon request
Tragfähigkeit	500–5000 kg	Uniformly distributed load
Ebenheitstoleranz	±0.05–±0.10 mm	Grade 1 per GB/T 22095ISO 1101
Oberflächenrauheit	Ra 0.8–1.6 μm	Ground finishISO 1302
Werkstoffgüte	HT250–HT300	Cast iron; steel optionalGB/T 9439
Härte	HB 170–240	Brinell hardnessISO 6506-1
Betriebstemperatur	-10–50 °C	Non-condensing environment
Relative Luftfeuchtigkeit	≤85 %	Non-condensing
Schutzart	IP54–IP65	Dust and water resistantIEC 60529
Gewicht	500–3000 kg	Depends on size and material

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Stützrahmen
Bietet strukturelle Stabilität und Höhenausgleich für die Plattformoberfläche
Material: Kohlenstoffstahl
Plattformoberfläche
Flache Arbeitsfläche zur Aufnahme von Produkten für Inspektionszwecke, häufig mit rutschhemmenden oder antistatischen Eigenschaften
Material: Edelstahl
Montagewinkel
Befestigt die Plattform an der Struktur der Inspektionsstation
Material: Stahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nur statische Last, kein Druckrating erforderlich
Weitere Spezifikationen:	Maximale dynamische Last: 500 kg, Schwingungstoleranz: ≤5 mm/s RMS
Betriebstemperatur:	-20°C bis +80°C

Montage- und Anwendungskompatibilität

ReinraumumgebungenTrockene FertigungsbereicheLeichtindustrielle Umgebungen mit minimalen Partikeln

Nicht geeignet: Korrosive chemische Exposition oder feuchte Umgebungen ohne Schutzbeschichtung

Auslegungsdaten

Maximales Produktgewicht und -abmessungen
Erforderliche Inspektionshöhe/Freigang
Verfügbare Bodenfläche und Integrationsanforderungen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

Tragfähigkeit: 500-2000 kg, Höhenverstellung: 800-1200 mm, Ebenheitstoleranz: ±0,1 mm/m

Belastungs- und Ausfallgrenzen

Strukturelle Streckgrenze bei 2500 kg statischer Last, 1500 kg dynamischer Last oder 1,5 mm/m Oberflächendeformation

Überschreitung der Streckgrenze von ASTM A36-Stahl (250 MPa), die plastische Verformung verursacht, oder Ermüdungsversagen durch zyklische Belastung unterhalb der Dauerfestigkeitsgrenze (140 MPa für 10^7 Zyklen)

Fertigungskontext

Inspektionsplattform wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Strukturelle Ermüdungsrissbildung

Ursache: Zyklische Belastung durch wiederholten Zugang, Vibration und Umgebungsbeanspruchung, die zur Rissinitiierung an Spannungskonzentratoren wie Schweißnähten oder Befestigungslöchern führt

Korrosionsbedingter Abbau

Ursache: Exposition gegenüber Feuchtigkeit, Chemikalien oder Salzsprühnebel, die zu Lochfraß, Kontaktkorrosion oder Spannungsrisskorrosion führt, insbesondere in strukturellen Komponenten und Befestigungselementen

Wartungsindikatoren

Sichtbare Risse, Verformungen oder übermäßige Vibrationen während des Betriebs
Ungewöhnliche Geräusche (Knacken, Schleifen oder Knallen) während der Belastung oder Bewegung

Technische Hinweise

Implementieren Sie regelmäßige zerstörungsfreie Prüfungen (ZfP) mit Ultraschall- oder Magnetpulververfahren, um unter der Oberfläche liegende Defekte vor einem katastrophalen Ausfall zu erkennen
Wenden Sie Schutzbeschichtungen an und etablieren Sie eine Korrosionsüberwachung mit periodischen Dickenmessungen und kathodischem Schutz, wo anwendbar

Konformität und Fertigungsnormen

Referenznormen

ANSI/ASME B46.1 - OberflächenbeschaffenheitDIN EN 10204 - Metallische Erzeugnisse - Arten von Prüfbescheinigungen

Fertigungsgenauigkeit

Ebenheit: +/-0,05 mm pro Meter
Positionstoleranz: +/-0,1 mm für Montagebohrungen

Qualitätsprüfung

Laserinterferometrie für geometrische Genauigkeit
Belastungstest mit kalibrierten Gewichten für strukturelle Integrität

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Korrosionsbedingte Materialabnahme (z.B. Reduzierung der Kohlenstoffstahldicke unter 6 mm) → Struktureller Kollaps unter Nennlast (500 kg) → Feuerverzinkung mit 85 μm Zinkbeschichtung nach ASTM A123 oder Substitution durch 316L-Edelstahl

Resonanzschwingung bei 15-25 Hz, die der Eigenfrequenz der Plattform entspricht → Beschleunigte Ermüdungsrissbildung an Schweißnähten → Dämpfungspads mit Verlustfaktor η≥0,1 oder strukturelle Neukonstruktion, um die Eigenfrequenz über 30 Hz zu verschieben

Beschaffungscheckliste
