Technische Definition
Die Interne Montageplattform ist eine kritische Komponente in der integrierten Kalibrierkammer, die eine stabile, präzise ausgerichtete und schwingungsgedämpfte Montagefläche für verschiedene Kalibrierinstrumente, Sensoren oder Testobjekte bietet. Sie gewährleistet wiederholbare Positionierung und sichere Befestigung, was für genaue und zuverlässige Kalibrierergebnisse über verschiedene Messparameter hinweg unerlässlich ist. Die Plattform besteht typischerweise aus Aluminiumlegierung oder Edelstahl, wobei Materialgüten wie 304 oder 316L für korrosive Umgebungen verfügbar sind. Sie bietet eine flache, starre Oberfläche mit standardisierten Montagemerkmalen wie Gewindebohrungen, T-Nuten oder Magnetfüßen, die eine flexible Befestigung verschiedener Geräte ermöglicht. Die Plattform ist in der inneren Struktur der Kammer fixiert, um sie von äußeren Vibrationen zu isolieren, und richtet Instrumente an den Referenzachsen der Kammer oder Kalibrierquellen wie Temperatursonden, Druckanschlüssen oder optischen Zielen aus. Zu den wichtigsten Parametern gehören ein Plattformdurchmesser von 200–500 mm, eine Lastkapazität von 50–200 kg, eine Positioniergenauigkeit von ±0,01–±0,05 mm (ISO 230-2), eine Wiederholbarkeit von ±0,005–±0,02 mm (ISO 230-2), ein Betriebstemperaturbereich von -40 bis 85 °C, ein Betriebsdruck von 1,0–1,6 MPa, eine Schutzart von IP54–IP65 (IEC 60529), eine Oberflächenrauheit von Ra 0,8–1,6 μm (ISO 1302) und ein Gewicht von 15–60 kg. Diese Werte sind Referenzbereiche, die für das spezifische Modell und die Anwendung bestätigt werden müssen. Die Plattform ist für kontrollierte Umgebungstests und Messungen unerlässlich und stellt sicher, dass Kalibrierverfahren unter stabilen und wiederholbaren Bedingungen durchgeführt werden. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten vor der Beschaffung oder Verwendung.
Funktionsprinzip

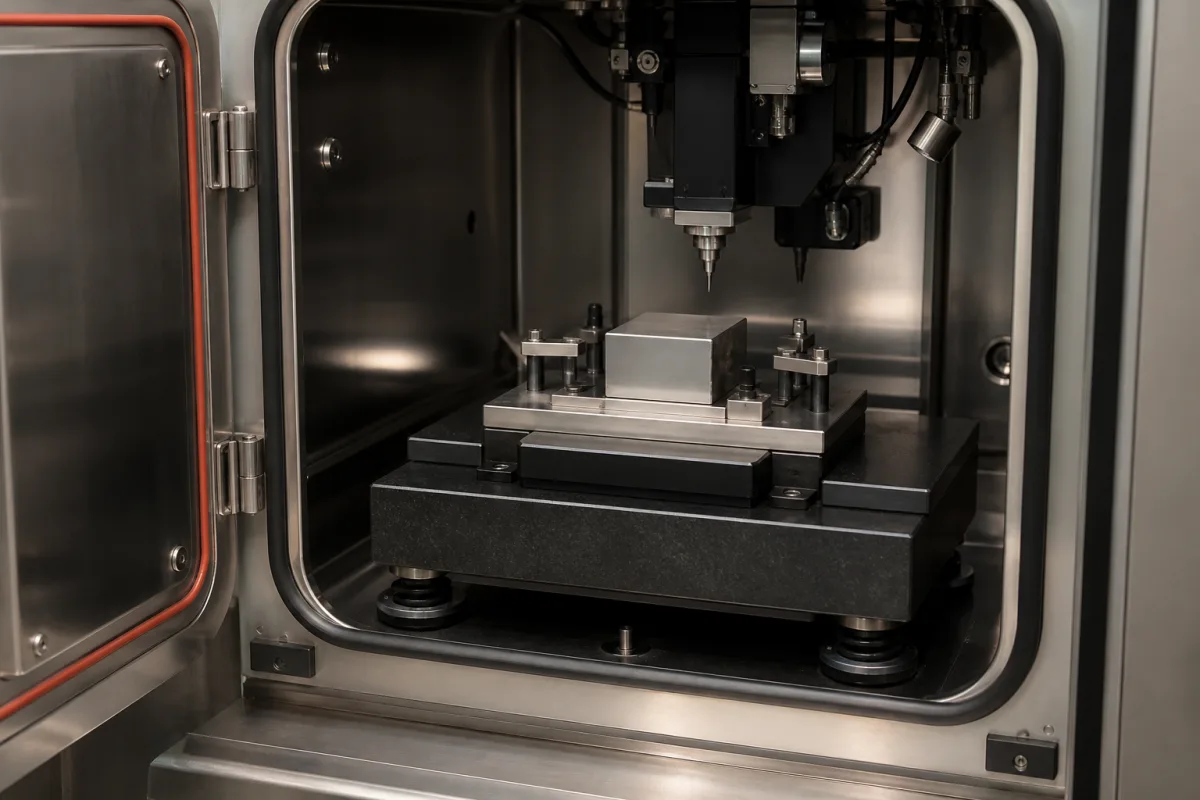

Die Plattform bietet eine flache, starre Montagefläche mit standardisierten Merkmalen wie Gewindebohrungen, T-Nuten oder Magnetfüßen. Sie ist in der inneren Struktur der Kammer fixiert, um sie von äußeren Vibrationen zu isolieren. Instrumente werden auf der Plattform befestigt und an den Referenzachsen der Kammer oder Kalibrierquellen wie Temperatursonden, Druckanschlüssen oder optischen Zielen ausgerichtet. Dies erleichtert kontrollierte Umgebungstests und Messungen und stellt sicher, dass die Position des Instruments während der Kalibrierung stabil und wiederholbar bleibt. Das Design der Plattform minimiert Durchbiegung und erhält die Ausrichtung, was für genaue Ergebnisse entscheidend ist.
