Technische Definition

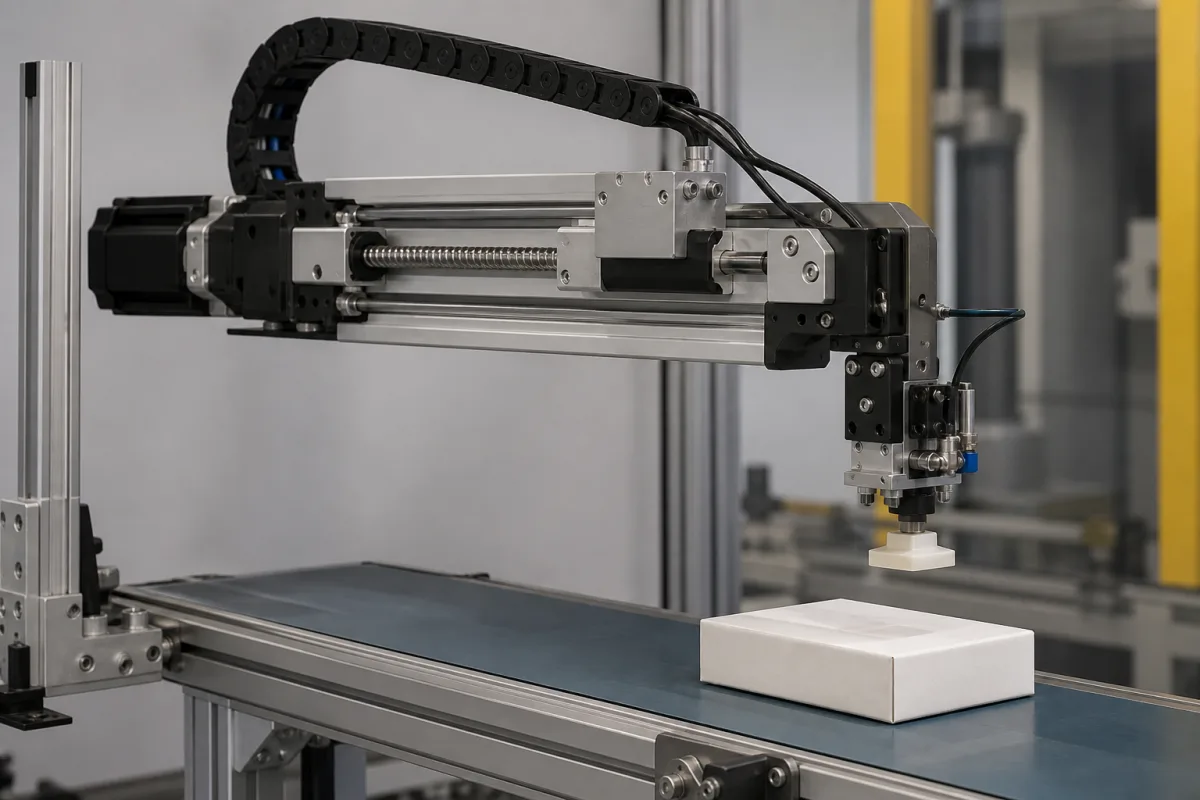

Im Etikettiergerät-Modul ist dieser Linearantrieb/Roboterarm dafür verantwortlich, den Etikettierkopf präzise an bestimmten Positionen auf Produkten oder Verpackungen zu positionieren und zu bewegen. Er gewährleistet eine genaue Etikettenplatzierung mit konsistenter Wiederholbarkeit und übernimmt die physische Bewegung, die während des Anwendungsprozesses erforderlich ist. Die Komponente wandelt die Rotationsbewegung eines Motors über mechanische Komponenten wie Leitspindeln, Kugelgewindetriebe oder Riemen in präzise lineare Bewegung um. Von einer Bewegungssteuerung gesteuert, bewegt sie den Etikettierkopf entlang eines definierten Pfads zu Zielpositionen für die Etikettierung. Erhältlich in pneumatischen, elektrischen oder servogesteuerten Versionen, bietet sie eine Hublänge von 50–300 mm (Sonderhübe möglich), maximale Schubkraft von 500–2000 N bei Nenndruck, Positionierwiederholbarkeit von ±0,05 mm für servogesteuerte Versionen und maximale Geschwindigkeit von 0,5–1,0 m/s je nach Last und Druck. Der Betriebsdruck beträgt 1,0–1,6 MPa für pneumatische Versionen, mit einem Zylinderbohrungsdurchmesser von 32–100 mm (ISO 15552). Elektrische Versionen arbeiten mit 24 V DC ±10% und einer Leistungsaufnahme von 50–150 W bei Nennlast. Der Betriebstemperaturbereich liegt bei -10 bis 60 °C (nicht kondensierend), und die Schutzart ist IP54–IP65 (IEC 60529). Das Gehäusematerial ist Aluminiumlegierung 6061-T6 (ASTM B221) oder Edelstahl. Das Gewicht reicht von 2,5 bis 15 kg je nach Hub und Optionen. Diese Komponente ist für die Integration in Etikettiersysteme ausgelegt, bei denen präzise Positionierung entscheidend ist. Sie ist kein eigenständiges Produkt, sondern Teil eines größeren Moduls. Bei der Auswahl sind erforderlicher Hub, Schubkraft, Geschwindigkeit, Wiederholbarkeit und Umgebungsbedingungen zu berücksichtigen. Verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten, da die aufgeführten Parameter Referenzbereiche sind und je nach Konfiguration variieren können. Die Komponente ist nicht allein aufgrund der aufgeführten Normen zertifiziert oder konform; sie dienen als Beschaffungsreferenzen. Wartungssignale umfassen ungewöhnliche Geräusche, Vibrationen oder reduzierte Positioniergenauigkeit. Fehlergrenzen umfassen Betrieb über Nennschub oder -geschwindigkeit hinaus, was mechanische Schäden verursachen kann. Konsultieren Sie stets die Herstellerdokumentation für Installations-, Betriebs- und Wartungsrichtlinien.
Funktionsprinzip
Der Linearantrieb/Roboterarm wandelt die Rotationsbewegung eines Motors über mechanische Komponenten wie Leitspindeln, Kugelgewindetriebe oder Riemen in präzise lineare Bewegung um. Eine Bewegungssteuerung sendet Befehle an den Motor, der den Mechanismus antreibt, um den Etikettierkopf entlang eines definierten Pfads zu Zielpositionen zu bewegen. Die Steuerung gewährleistet präzise Positionierung durch Rückmeldung von Sensoren oder Encodern, was eine wiederholbare Platzierung ermöglicht. Der Antrieb kann pneumatisch sein, mit Druckluft, die einen Kolben bewegt, oder elektrisch, mit einem Motor und Spindelmechanismus. In servogesteuerten Versionen bietet ein Servomotor hohe Präzision und dynamische Reaktion. Die Bewegung wird durch Linearlager oder Führungen geführt, um Genauigkeit und Stabilität zu erhalten.
