Etikettiergerät-Modul

Auf Basis strukturierter CNFX-Herstellerprofile wird Etikettiergerät-Modul im Bereich Herstellung von chemischen Erzeugnissen anhand von Passender Fassdurchmesser bis Etikettenbreitenbereich eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Etikettiergerät-Modul wird durch die Baugruppe aus Applikationskopf und Linearaktuator / Roboterarm beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein mechanisches Modul, das als Teil eines automatisierten Etikettier- und Verfolgungssystems automatisch Etiketten auf Chemikalienfässer aufträgt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

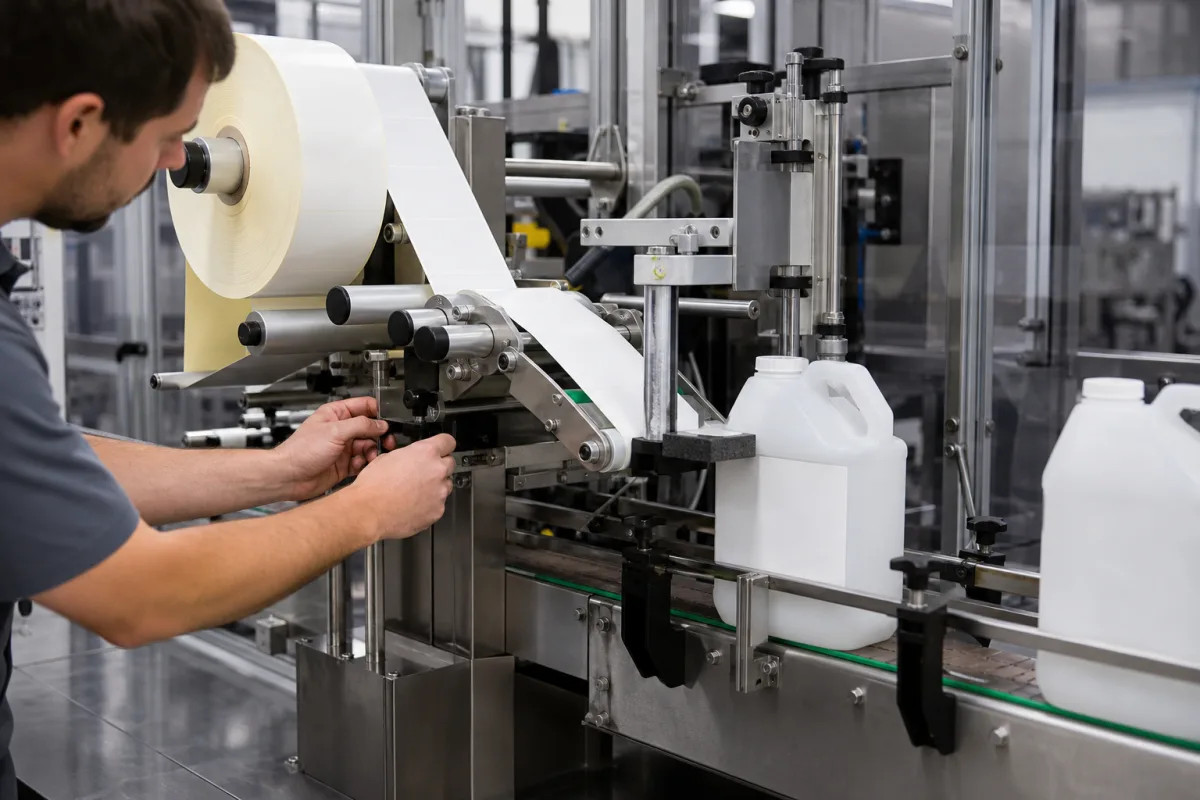

Etikettiergerät-Modul in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Etikettiergerät-Modul

Technische Definition

Das Etikettiergerät-Modul ist eine Komponente in einem automatisierten Etikettier- und Verfolgungssystem für Chemikalienfässer. Es bringt vorbedruckte oder bedarfsgerecht gedruckte Etiketten auf die gekrümmten oder flachen Oberflächen von Chemikalienfässern auf. Das Modul arbeitet mit einem Etikettenspender oder -drucker und einem Positionierungssystem zusammen, um eine genaue Platzierung zu gewährleisten, die für die Einhaltung gesetzlicher Vorschriften, die Bestandsverwaltung und die Sicherheit im Umgang mit Chemikalien entscheidend ist. Das Modul verarbeitet Fässer mit Durchmessern von 300 bis 600 mm und eignet sich für Standard-200-Liter-Fässer und kleinere. Es unterstützt Etikettenbreiten von 50 bis 200 mm und Etikettenrollen mit einem maximalen Außendurchmesser von 300 mm. Die Etikettiergeschwindigkeit liegt je nach Fassgröße und Etikettenlänge zwischen 10 und 30 Stück pro Minute. Die Platzierungsgenauigkeit beträgt ±1,0 mm. Das Modul arbeitet mit einem Pneumatikdruck von 0,4–0,6 MPa (Referenz ) und einer elektrischen Versorgung von 220 V AC ±10 % (einphasig, 50/60 Hz). Die Leistungsaufnahme beträgt je nach Motor- und Heizoptionen 0,5–1,5 kW. Es ist für nicht kondensierende Umgebungen mit Betriebstemperaturen von 5–45 °C und relativer Luftfeuchtigkeit von 30–85 % ausgelegt. Die Schutzart beträgt IP54–IP65 (IEC 60529). Der Rahmen besteht aus 304er Edelstahl (ASTM A240) für Korrosionsbeständigkeit. Das Maschinengewicht beträgt je nach Konfiguration etwa 150–250 kg. Verwendete Materialien umfassen eloxiertes Aluminium, Edelstahl und technische Kunststoffe. Das Modul ist für den Einsatz in chemischen Produktionsstätten vorgesehen. Verifizieren Sie alle modellspezifischen Werte und Normen vor dem Kauf mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Das Modul erhält ein Etikett von einem Zuführer oder Drucker. Mit mechanischen Armen, Saugnäpfen oder Rollen nimmt es das Etikett auf. Anschließend bewegt es sich zu einer programmierten Position relativ zum Fass, gesteuert durch Sensoren. Schließlich übt es Druck aus oder verwendet eine Klebstoffaktivierungsmethode, um das Etikett sicher auf der Fassoberfläche zu befestigen, bevor es in seine Ausgangsposition zurückkehrt.

Hauptmaterialien

Eloxiertes Aluminium, Edelstahl, Technische Kunststoffe

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Passender Fassdurchmesser	300–600 mm	Standard 200L drum and smaller
Etikettenbreitenbereich	50–200 mm	Typical chemical drum labels
Etikettenrollendurchmesser	≤300 mm	Max outer diameter of label roll
Etikettiergeschwindigkeit	10–30 pcs/min	Depends on drum size and label length
Etikettiergenauigkeit	±1.0 mm	Positioning tolerance on drum surface
Betriebsdruck	0.4–0.6 MPa	Pneumatic system requirement
Versorgungsspannung	220 ±10% V AC	Single phase, 50/60 Hz
Leistungsaufnahme	0.5–1.5 kW	Depends on motor and heater options
Betriebstemperatur	5–45 °C	Non-condensing environment
Relative Luftfeuchtigkeit	30–85 % RH	Non-condensing
Schutzart	IP54–IP65	Dust and water spray protectionIEC 60529
Rahmenmaterial	304 Edelstahl	Corrosion resistant for chemical plantsASTM A240
Maschinengewicht	150–250 kg	Approximate, depends on configuration

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Applikationskopf
Das Endeffektor, das physisch das Etikett aufnimmt und auf die Trommeloberfläche drückt. Verwendet oft Vakuumsauger oder Rollen.
Linearaktuator / Roboterarm
Stellt die mehrachsige Bewegung bereit, die erforderlich ist, um den Applikationskopf präzise relativ zur Trommel zu positionieren.
Steuerungsschnittstellenplatine
Empfängt Befehle vom Hauptsystemcontroller und steuert die Aktoren und Sensoren des Moduls an.
Positionssensor
Erfasst die Position und/oder Ausrichtung der Trommel, um den Applikationskopf für eine präzise Etikettierung zu führen.
Material: ABS-Kunststoff

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nur Umgebungsatmosphärendruck
Durchflussrate:	Nicht zutreffend für dieses mechanische Modul
Betriebstemperatur:	5°C bis 40°C (Betrieb), -10°C bis 50°C (Lagerung)

Montage- und Anwendungskompatibilität

Polyethylen-ChemiefässerStahl-IndustriefässerFaserverbundbehälter

Nicht geeignet: Explosionsgefährdete Atmosphäre (ATEX-Zone 0/1) oder Umgebungen mit brennbaren Lösungsmitteldämpfen über der unteren Explosionsgrenze (UEG)

Auslegungsdaten

Fassdurchmesser- und Höhenbereich
Etikettendimensionen und Materialtyp
Erforderliche Applikationsrate (Fässer pro Stunde)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-2,0 m/s Etikettenapplikationsgeschwindigkeit, 0,1-0,5 mm Etikettenplatzierungsgenauigkeit, 20-80°C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

Etikettenhaftungsversagen bei <0,05 N/mm² Ablösefestigkeit, mechanische Verklemmung bei >0,3 mm Etikettenfehlausrichtung, thermische Abschaltung bei >85°C Motortemperatur

Viskoelastische Degradation des Etikettenhaftmittels mit Arrhenius-Geschwindigkeitskonstante k=1,2×10⁻⁴ s⁻¹ bei 80°C, Riemenantriebsschlupf bei >0,15 Reibungskoeffizientenabweichung, Schrittmotorentmagnetisierung bei >120°C Curie-Temperatur

Fertigungskontext

Etikettiergerät-Modul wird innerhalb von Herstellung von chemischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Fehlausrichtung des Etikettenzuführmechanismus

Ursache: Verschleiß oder Lockern von Führungsschienen, Rollen oder Spannungskomponenten aufgrund von Vibration, thermischer Zyklen oder falscher Erstkalibrierung, was zu schiefer Etikettenapplikation oder Verklemmung führt.

Verstopfung der Haftmittelapplikationsdüse

Ursache: Trocknen oder Kontamination von Haftmittelrückständen innerhalb der Düse oder Zuleitungen, oft aufgrund unzureichender Reinigungszyklen, inkompatibler Haftmittelformulierungen oder Exposition gegenüber luftgetragenen Partikeln.

Wartungsindikatoren

Hörbare Schleif- oder Klickgeräusche von Antriebszahnrädern oder Rollen während des Betriebs
Visuelle Fehlausrichtung von Etiketten auf Produkten oder ungleichmäßige Haftmittelverteilung (z.B. Streifen, Lücken)

Technische Hinweise

Implementieren Sie einen regelmäßigen Kalibrierplan unter Verwendung von Laserausrichtungswerkzeugen, um die präzise Positionierung von Zuführmechanismen und Applikationsköpfen zu gewährleisten und thermische Ausdehnungseffekte auszugleichen.
Etablieren Sie ein präventives Reinigungsprotokoll für Haftmittelwege, einschließlich Spülen mit kompatiblen Lösungsmitteln und Einbau von Inline-Filtern, um Kontaminationsrisiken zu reduzieren.

Konformität und Fertigungsnormen

Referenznormen

CE-Kennzeichnung - Maschinenrichtlinie 2006/42/EGANSI B65.2 - Sicherheitsnormen für Druck-, Papierverarbeitungs- und Bindegeräte

Fertigungsgenauigkeit

Etikettenplatzierungsgenauigkeit: +/- 0,5 mm
Rollenparallelität: 0,1 mm über 300 mm Länge

Qualitätsprüfung

Funktionsleistungstest - Etikettenapplikationsgenauigkeit
Elektrische Sicherheitsprüfung - Isolationswiderstands- und Erdungsverifizierung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Druckabfall des Pneumatikzylinders unter 0,4 MPa → Unvollständige Etikettenapplikation mit 30 % Abdeckungsdefizit → Dual-redundante Pneumatikversorgung mit 0,6 MPa Mindestdruckregler und 0,35 MPa Niederdruckabschaltung

Optische Encoder-Kontamination über 50 % Oberflächenabdeckung → Positionsrückmeldungsverlust verursacht ±2 mm Etikettenplatzierungsfehler → IP67-gekapselte Encoder-Baugruppe mit 0,3 μm HEPA-Filtration und 1000-Stunden-Wartungsintervall

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Etikettiergerät-Modul

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Etikettiergerät-Modul

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Fassgrößen kann dieses Modul verarbeiten?

Das Modul ist für Standard-200-Liter-Fässer und kleinere ausgelegt, mit einem anwendbaren Fasdurchmesser von 300 bis 600 mm. Bestätigen Sie den genauen Bereich für Ihr spezifisches Modell mit dem Hersteller.

Wie hoch ist die Platzierungsgenauigkeit des Etiketts?

Die Platzierungsgenauigkeit des Etiketts beträgt ±1,0 mm auf der Fassoberfläche. Diese Toleranz ist wichtig für die Einhaltung von Vorschriften und die Lesbarkeit. Verifizieren Sie die Genauigkeit für Ihre Anwendung mit dem Lieferanten.

Was sind die Umgebungsgrenzen?

Das Modul arbeitet in nicht kondensierenden Umgebungen mit Temperaturen von 5 bis 45 °C und relativer Luftfeuchtigkeit von 30 bis 85 %. Es hat eine Schutzart von IP54–IP65 (IEC 60529), die Schutz gegen Staub und Spritzwasser bietet.

Welche Materialien werden verwendet?

Der Rahmen besteht aus 304er Edelstahl (ASTM A240) für Korrosionsbeständigkeit. Weitere Materialien umfassen eloxiertes Aluminium, Edelstahl und technische Kunststoffe. Diese Materialien sind für Chemieanlagen geeignet.
