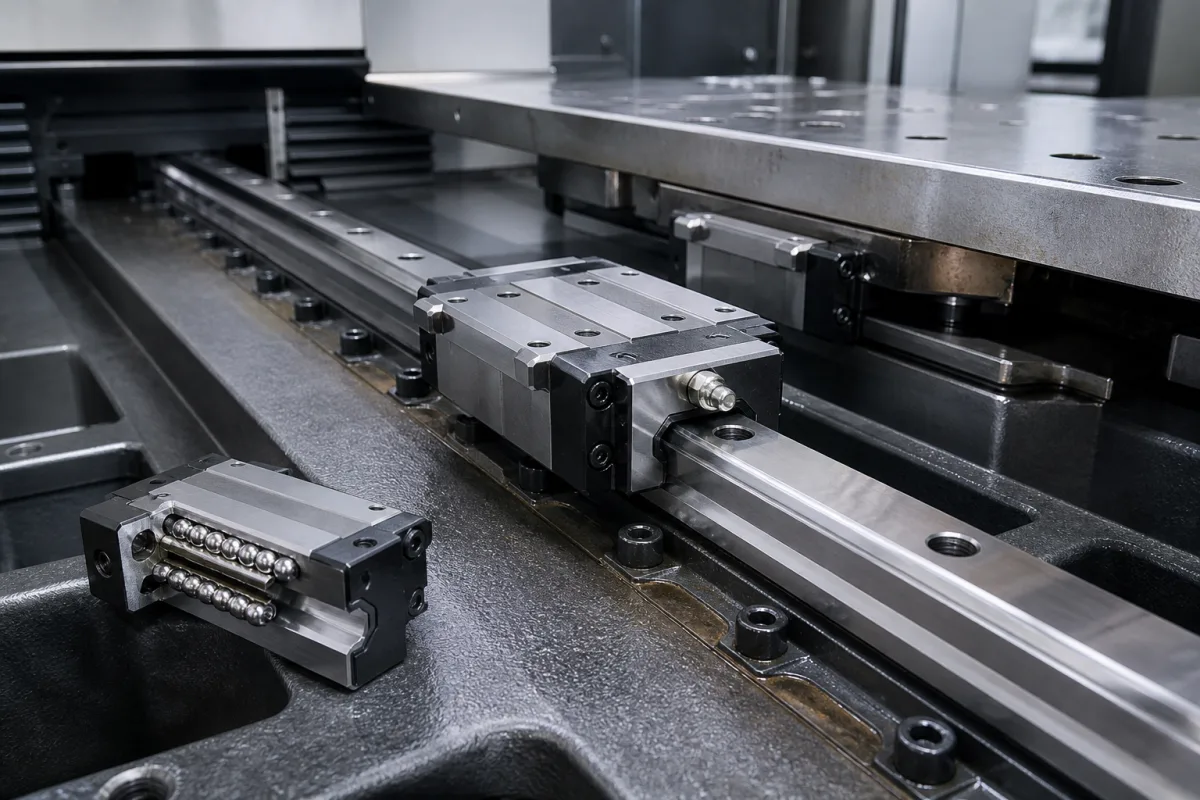

Linearführungsschiene

Eine Linearführungsschiene ist eine kritische Komponente in einem Komponentenzuführsystem, die eine präzise, wiederholbare lineare Bewegung von Zuführmechanismen, Werkstücken oder Werkzeugen ermöglicht. Sie dient als Grundlage für die Positionierung und Führung von Komponenten entlang einer vorgegebenen Achse und gewährleistet genaue Ausrichtung und reibungslosen Betrieb bei Materialhandhabungs-, Montage- oder Verarbeitungsaufgaben. Die Schiene besteht aus einer gehärteten, präzisionsgeschliffenen Führung und einem Schlitten oder Wagen, der sich entlang dieser bewegt. Der Schlitten enthält umlaufende Kugellager oder Rollen, die die Reibung reduzieren und eine reibungsarme Bewegung mit hoher Tragfähigkeit und Steifigkeit ermöglichen. Die Schiene begrenzt die Bewegung auf eine einzige lineare Achse und minimiert gleichzeitig Durchbiegung und Vibration, was für die Aufrechterhaltung der Genauigkeit in automatisierten Systemen unerlässlich ist. Erhältlich in Kohlenstoffstahl, Edelstahl und legiertem Stahl, bietet die Schiene eine Reihe von Spezifikationen für verschiedene Anwendungen. Die Schienenbreite reicht von 15 bis 65 mm, die Schienenlänge von 100 bis 4000 mm, mit kundenspezifischen Längen auf Anfrage. Die dynamische Tragzahl liegt zwischen 5 und 200 kN, die statische Tragzahl zwischen 10 und 400 kN, beide geprüft nach ISO 14728-1. Die Genauigkeitsklassen reichen von C1 (höchste Präzision) bis C5 (Standard) gemäß ISO 14728-2, mit einer Wiederholgenauigkeit von ±0,001 bis ±0,01 mm. Die maximale Geschwindigkeit beträgt 2 bis 5 m/s, und der Betriebstemperaturbereich liegt zwischen -40 und 85°C. Das Schienenmaterial ist typischerweise Wälzlagerstahl GCr15, gehärtet auf 58–62 HRC, gemäß GB/T 18254. Die Schmierung kann mit Fett oder Öl erfolgen, und die Abdichtungsoptionen umfassen Standard- oder Kontaktdichtungen für raue Umgebungen. Der Befestigungslochabstand variiert je nach Schienengröße zwischen 60 und 120 mm. Diese Werte sind Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem Hersteller oder Lieferanten.

Die Schiene bietet eine gehärtete, präzisionsgeschliffene Führung, entlang der sich ein Schlitten oder Wagen (mit umlaufenden Kugellagern oder Rollen) bewegt. Die Wälzkörper reduzieren die Reibung und ermöglichen eine reibungsarme Bewegung mit hoher Tragfähigkeit und Steifigkeit. Die Schiene begrenzt die Bewegung auf eine einzige lineare Achse und minimiert gleichzeitig Durchbiegung und Vibration.
