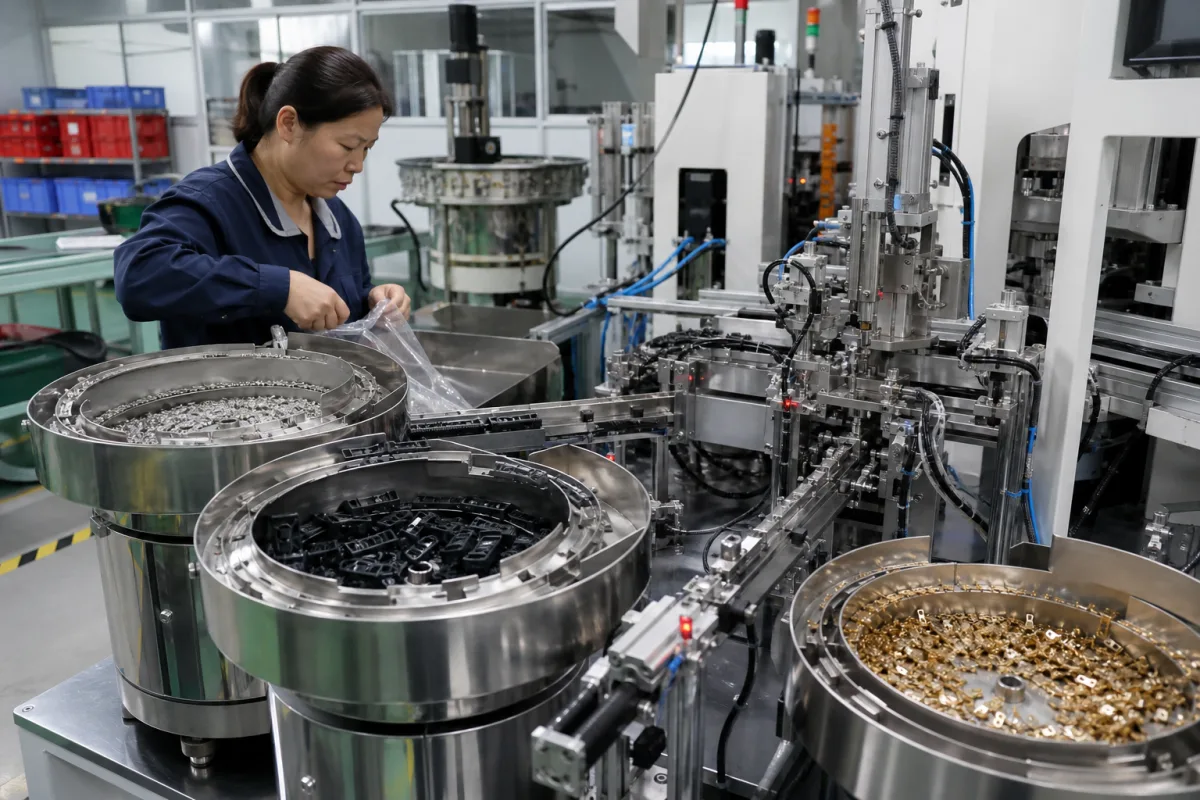

Komponentenzuführsystem

Innerhalb des automatisierten Montage- und Prüfsystems für Elektromotoren ist das Komponentenzuführsystem ein kritisches Automatisierungsmodul, das die kontinuierliche, zuverlässige und geordnete Versorgung einzelner Motorteile (wie Stator, Rotor, Lager, Gehäuse und Befestigungselemente) an die richtigen Montagepunkte sicherstellt. Es Schnittstellen mit der vorgelagerten Lagerung und nachgelagerten Roboterarmen oder Montagestationen, um den Produktionsfluss aufrechtzuerhalten und Engpässe zu vermeiden. Das System ist für die Herstellung elektrischer Geräte konzipiert, insbesondere für Motor-Montagelinien, und wird als Teilsystem auf Komponentenebene klassifiziert. Es verarbeitet Komponenten mit Größen von 5 bis 50 mm, erreicht eine Zuführleistung von 60 bis 120 Stück pro Minute, mit Positioniergenauigkeit von ±0,05 mm und Vorschubgenauigkeit von ±1%. Der Betriebsdruck beträgt 0,4 bis 0,6 MPa, die Versorgungsspannung 220/380 V AC (IEC 60038) und die Leistungsaufnahme 0,5 bis 1,5 kW. Das System arbeitet in einem Temperaturbereich von 5 bis 40 °C und einer Luftfeuchtigkeit von 30 bis 85% rF (nicht kondensierend). Die Schutzart beträgt IP54 bis IP65 (IEC 60529). Typische Materialien umfassen Edelstahl (z.B. Güte 304 nach ASTM A240), Aluminiumlegierung und technische Kunststoffe wie POM und Nylon. Das Gerät wiegt 150 bis 300 kg und benötigt eine Stellfläche von 1,5 bis 2,5 m². Diese Werte sind Referenzbereiche des Verzeichnisses; modellspezifische Werte und Normen müssen mit dem Hersteller oder Lieferanten verifiziert werden.
