Hauptrahmenkörper

Auf Basis strukturierter CNFX-Herstellerprofile wird Hauptrahmenkörper im Bereich Maschinen- und Anlagenbau anhand von Werkstoffgüte bis Abmessungen eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Hauptrahmenkörper wird durch die Baugruppe aus Montageflansch und Ausrichtführschienen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Die primäre strukturelle Hülle, die die internen Mechanismen eines pharmazeutischen Tablettenpressen-Zuführrahmens trägt und enthält.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

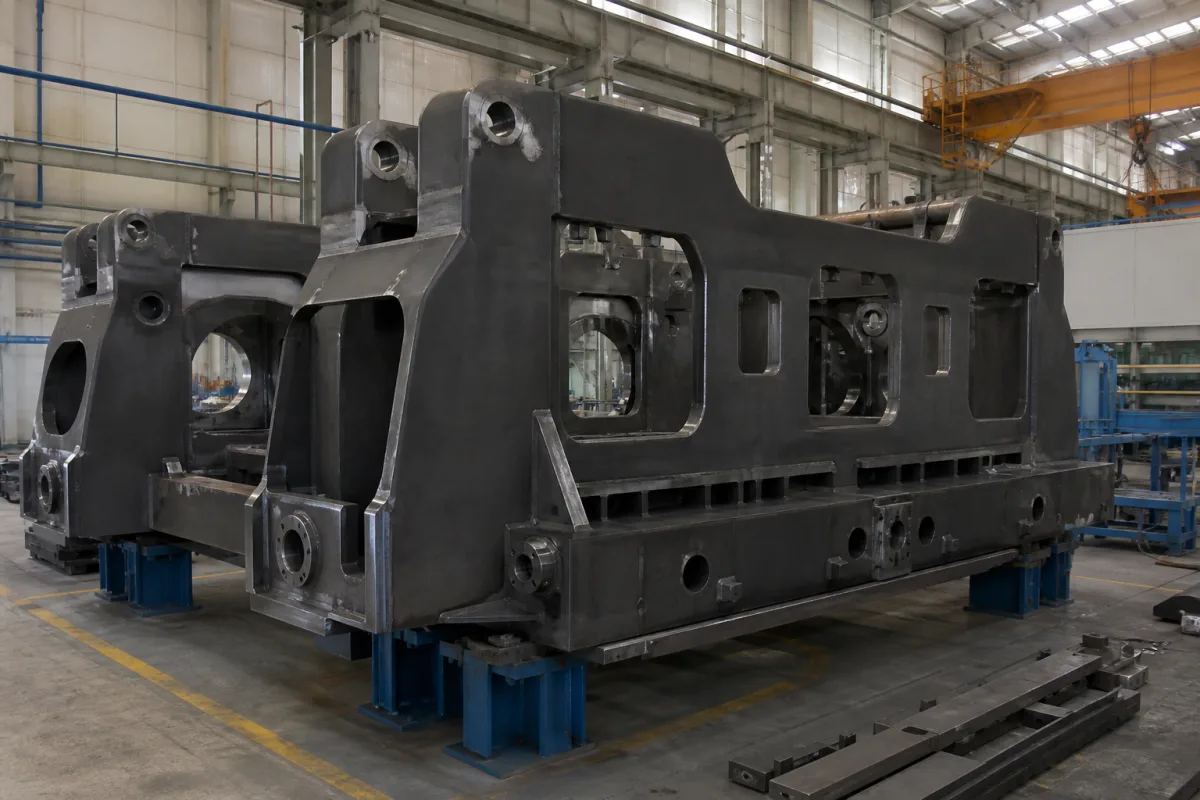

Hauptrahmenkörper in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Der Hauptrahmenkörper ist die grundlegende Strukturkomponente eines pharmazeutischen Tablettenpressen-Zuführrahmens. Er bietet starre Unterstützung und präzise Ausrichtung für alle internen Mechanismen, einschließlich Pulververteilungssystemen, Füllstationen und Kompressionszonen. Diese Komponente gewährleistet Dimensionsstabilität während der Hochgeschwindigkeits-Tablettenproduktion und erfüllt gleichzeitig die GMP-Anforderungen für die Eindämmung pharmazeutischer Pulver. Der Hauptrahmenkörper besteht aus Edelstahl 316L und bietet Korrosionsbeständigkeit und Langlebigkeit für pharmazeutische Umgebungen. Zu den wichtigsten Parametern gehören eine Gesamtabmessung von 800×600×500 mm (anpassbar pro Maschinenmodell), ein Gewichtsbereich von 150–200 kg und eine Bearbeitungstoleranz von ±0,05 mm (ISO 2768-m). Die Oberflächenrauheit ist mit Ra 1,6–3,2 μm (ISO 1302) angegeben, und der Betriebstemperaturbereich liegt bei -10 bis 60 °C. Der maximale Druck beträgt 1,6 MPa, und die Schutzart ist IP54 (IEC 60529). Die Oberflächenbehandlung umfasst Phosphatierung und Lackierung, um die Korrosionsbeständigkeit zu verbessern. Die Montagelochdurchmesser betragen 12–16 mm und müssen mit der Maschinenbodenplatte übereinstimmen. Beachten Sie, dass die Materialgüte HT250 (GB/T 9439) als Referenz für Gusseisen mit hoher Festigkeit und Verschleißfestigkeit aufgeführt ist, aber das primäre Material in den Unterlagen ist Edelstahl 316L. Alle Werte sind Verzeichnisreferenzen und müssen mit dem rechtlichen Hersteller für das spezifische Modell und die Anwendung verifiziert werden. Der Hauptrahmenkörper ist entscheidend für die Aufrechterhaltung der Ausrichtung interner Komponenten und gewährleistet einen konsistenten Pulverfluss und eine konsistente Tablettenbildung. Er ist so konstruiert, dass er Betriebslasten standhält und die geometrische Integrität unter Hochgeschwindigkeitsproduktionsbedingungen bewahrt. Bei der Beschaffung ist zu verifizieren, dass die Komponente die erforderlichen Normen und Spezifikationen für Ihr spezifisches Tablettenpressenmodell erfüllt.

Funktionsprinzip

Der Hauptrahmenkörper fungiert als stationäre Strukturplattform, die die geometrische Integrität unter Betriebslasten aufrechterhält. Er bietet Montageflächen und Ausrichtungsführungen für rotierende Zuführrahmen, Pulvertrichter und Tablettenauswurfsysteme. Durch präzise mechanische Positionierung gewährleistet er einen konsistenten Pulverfluss und eine konsistente Tablettenbildung. Der Rahmen absorbiert und verteilt mechanische Spannungen und verhindert Verformungen, die die Tablettenqualität beeinträchtigen könnten. Seine starre Konstruktion und enge Bearbeitungstoleranzen stellen sicher, dass alle internen Komponenten während des Betriebs, auch bei hohen Geschwindigkeiten, korrekt ausgerichtet bleiben. Die Schutzart und Oberflächenbehandlung tragen dazu bei, eine saubere und eingedämmte Umgebung für pharmazeutische Pulver aufrechtzuerhalten.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
WerkstoffgüteHT250Cast iron with high strength and wear resistanceGB/T 9439
Abmessungen800×600×500 mmCustomizable per machine model
Gewicht150–200 kgAffects handling and installation
Bearbeitungstoleranz±0.05 mmCritical for alignment of internal componentsISO 2768-m
OberflächenrauheitRa 1.6–3.2 μmEnsures proper sealing and cleanlinessISO 1302
Betriebstemperatur-10–60 °CExceeding range may cause dimensional changes
Maximaldruck1.6 MPaAbove this pressure, structural integrity may be compromised
DichtungsklasseIP54Protects against dust and water splashesIEC 60529
OberflächenbehandlungPhosphating + paintingEnhances corrosion resistance
Bohrungsdurchmesser12–16 mmMust match machine base plate

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahl 316L

Komponenten / BOM

Components / BOM
  • Montageflansch
    Bietet sichere Befestigungspunkte für die Hauptstruktur der Tablettenpresse
    Material: ABS-Kunststoff
  • Ausrichtführschienen
    Sichert die präzise Positionierung interner Zuführrahmenkomponenten
    Material: ABS-Kunststoff
  • Sichtöffnungen
    Ermöglicht visuelle Überwachung und Wartungszugang zu internen Mechanismen
  • Pulverabdichtungen
    Verhindert das Austreten von pharmazeutischem Pulver an Bauteilschnittstellen
  • Tragrahmen
    Der starre Körper selbst: das bearbeitete Gussteil, auf dem alles andere montiert ist.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Fehlausrichtung über 0,1 mm/m während der Installation → Beschleunigter Verschleiß an Führungsschienen-Schnittstellen, der zu 0,01 mm/h Materialverlust führt → Laserausrichtungs-Verifizierungsprotokoll mit 0,02 mm Toleranz, gehärtete Stahlverschleißplatten mit 62 HRC Oberflächenhärte
Resonanzschwingung bei 85 Hz, die der strukturellen Eigenfrequenz entspricht → Rissinitiierung an Spannungskonzentrationspunkten nach 10^7 Zyklen → Dynamische Schwingungsanalyse während der Konstruktion, abgestimmte Schwingungstilger mit 90 % Schwingungsdämpfung im Bereich von 80-90 Hz

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-150 kN Drucklast, -20 bis 80 °C Umgebungstemperatur, 0-100 % relative Luftfeuchtigkeit
Belastungs- und Ausfallgrenzen
Überschreitung der Streckgrenze bei 180 MPa Spannungskonzentration an Montagebolzen-Schnittstellen, 0,5 mm bleibende Verformung an Führungsschienen-Kontaktflächen
Spannungsrisskorrosion durch Chloridionenexposition während CIP-Zyklen, Niedriglastwechselermüdung durch 10^5 Kompressionszyklen bei 80 % der Streckgrenze
Fertigungskontext
Hauptrahmenkörper wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Hauptrahmenkörper Tablettenpressen-Zuführrahmen pharmazeutische Komponente Edelstahl 316L Bearbeitungstoleranz

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Tablettenpressen-Zuführrahmen
Integrationsdetails ansehen
Montagerahmen
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Bis zu 10 bar Innendruck
Weitere Spezifikationen:Aufschlammungskonzentration bis zu 80 % Feststoffe nach Gewicht, Durchflussrate bis zu 500 kg/h
Betriebstemperatur:-20 °C bis 150 °C
Montage- und Anwendungskompatibilität
Pharmazeutische PulvermischungenGranulierte HilfsstoffeDirektkompressionsformulierungen
Nicht geeignet: Hochkorrosive chemische Aufschlämmungen mit pH-Wert <2 oder >12
Auslegungsdaten
  • Tablettenpressen-Durchsatzkapazität (Tabletten/Stunde)
  • Maximale Pulverschüttdichte (kg/m³)
  • Erforderliches Innenvolumen des Zuführrahmens (L)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Ermüdungsrissbildung
Ursache: Zyklische Belastung durch Betriebsvibrationen, thermische Ausdehnung/Kontraktion oder wiederholte mechanische Beanspruchung, die die Materialermüdungsgrenzen überschreitet, oft beginnend an Spannungskonzentratoren wie Schweißnähten oder scharfen Kanten.
Korrosionsbedingter Abbau
Ursache: Exposition gegenüber Umgebungskontaminanten (Feuchtigkeit, Chemikalien, Salze), die zu lokaler Lochfraßkorrosion, galvanischer Korrosion an Grenzflächen unterschiedlicher Metalle oder Spannungsrisskorrosion unter Zugbelastung führt.
Wartungsindikatoren
  • Sichtbare Risse, insbesondere von Schweißnähten, Bolzenlöchern oder Strukturverbindungen ausgehend
  • Abnormale Vibrationen, hörbare Knack-/Knallgeräusche oder sichtbare Fehlausrichtung während des Betriebs
Technische Hinweise
  • Implementierung regelmäßiger zerstörungsfreier Prüfverfahren (z.B. Ultraschall- oder Eindringprüfung) in hochbelasteten Bereichen, um unter der Oberfläche liegende Defekte vor einem katastrophalen Versagen zu erkennen
  • Anwendung von Schutzbeschichtungen/kathodischem Schutz und Sicherstellung einer ordnungsgemäßen Entwässerung, um Feuchtigkeits-/Chemikalienansammlungen zu verhindern, bei gleichzeitiger Aufrechterhaltung einheitlicher Temperaturprofile zur Minimierung von thermischen Spannungen

Konformität und Fertigungsnormen

Referenznormen
DIN EN 10025-2 - Warmgewalzte Erzeugnisse aus unlegierten BaustählenCE-Kennzeichnung - Maschinenrichtlinie 2006/42/EG
Fertigungsgenauigkeit
  • Ebenheit: +/- 0,5 mm pro Meter
  • Lochposition: +/- 0,2 mm
Qualitätsprüfung
  • Dimensionsprüfung mit Koordinatenmessgerät (KMG)
  • Ultraschallprüfung auf innere Fehler

Hersteller von Hauptrahmenkörper

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-06

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Aktor-Controller

Ein elektronisches Gerät, das den Betrieb von Aktoren in automatisierten Systemen verwaltet und steuert.

Spezifikationen ansehen ->
Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Offroad-Fahrzeug mit einem Gelenk zwischen Kabine und Mulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->

Häufige Fragen

Was ist das primäre Material des Hauptrahmenkörpers?

Das in den Unterlagen aufgeführte Material ist Edelstahl 316L, der Korrosionsbeständigkeit und Langlebigkeit bietet. Es ist jedoch auch eine Referenz auf Gusseisen der Güte HT250 (GB/T 9439) aufgeführt, daher bestätigen Sie das tatsächliche Material mit dem Hersteller.

Was sind die Gesamtabmessungen und das Gewicht?

Die Gesamtabmessungen betragen 800×600×500 mm, anpassbar pro Maschinenmodell. Der Gewichtsbereich liegt bei 150–200 kg. Diese Werte sind Verzeichnisreferenzen und müssen für das spezifische Modell verifiziert werden.

Welche Bearbeitungstoleranz wird eingehalten?

Die Bearbeitungstoleranz beträgt ±0,05 mm, referenziert nach ISO 2768-m. Dies ist entscheidend für die Ausrichtung interner Komponenten.

Was ist der maximale Betriebsdruck?

Der maximale Druck beträgt 1,6 MPa, referenziert. Das Überschreiten dieses Bereichs kann die strukturelle Integrität beeinträchtigen.
