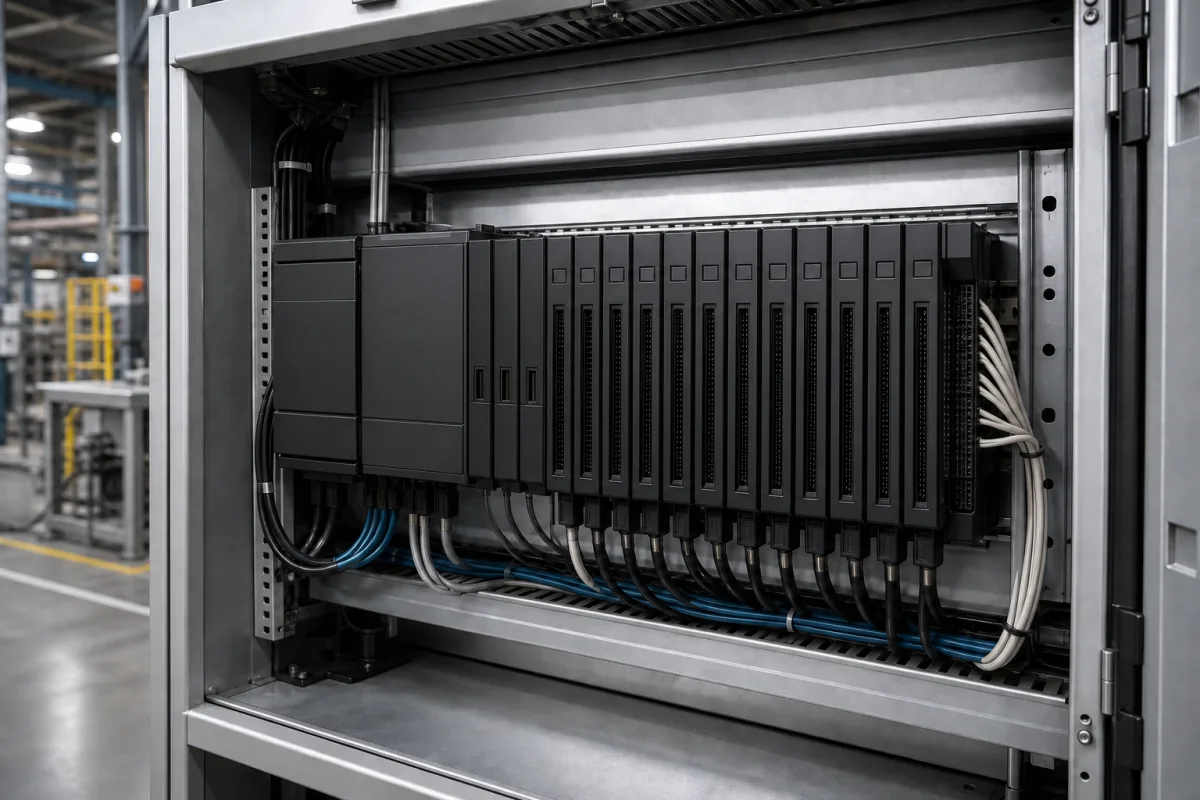

Haupt-PLC-Rack

Produktspezifikationen

Technische Details und Fertigungskontext für Haupt-PLC-Rack

Technische Definition

Ein Haupt-PLC-Rack dient als zentrale Montagestruktur in einem Steuerungsschrank und ist dafür ausgelegt, die Zentraleinheit (CPU), Ein-/Ausgabe-Module (I/O), Kommunikationsmodule und Netzteile eines SPS-Systems sicher aufzunehmen und zu verbinden. Es bietet das physische Rückgrat, die elektrische Backplane und die mechanische Unterstützung, die für den Betrieb der SPS erforderlich sind, und gewährleistet korrekte Modulausrichtung, Signalintegrität und Wärmemanagement. Das Rack besteht typischerweise aus verzinktem Stahl oder Aluminiumlegierung und bietet strukturelle Steifigkeit und Korrosionsbeständigkeit. Es entspricht den Standard-19-Zoll-Rackabmessungen (IEC 60297-3-100) für eine nahtlose Integration in Industriegehäuse. Das Rack ist in verschiedenen Steckplatzanzahlen (4–12) und Höhen (3U bis 6U, entsprechend 133,5–266,7 mm) erhältlich, um unterschiedliche Modulkonfigurationen zu ermöglichen. Die Tiefe reicht von 160 bis 220 mm, um den Gehäusebeschränkungen zu entsprechen. Die elektrische Backplane unterstützt Nennströme von 10–20 A bei einer typischen Spannung von 24 V DC und gewährleistet eine zuverlässige Stromverteilung. Betriebs- und Lagertemperaturen reichen von -40 bis 85 °C, mit relativer Luftfeuchtigkeit bis zu 95% ohne Kondensation, was es für anspruchsvolle Industrieumgebungen geeignet macht. Die Schutzart reicht von IP20 bis IP54, abhängig vom Gehäuse. Das Material des Racks ist kaltgewalzter Stahl (SPCC) mit optionalem Edelstahl für erhöhte Korrosionsbeständigkeit, und es wird einer Pulverbeschichtung (ISO 12944-5) unterzogen. Das Gewicht variiert zwischen 2 und 8 kg, abhängig von Steckplatzanzahl und Materialstärke. Bei der Beschaffung sind modellspezifische Parameter wie Steckplatzanzahl, Abmessungen, elektrische Nennwerte und Umgebungstoleranzen mit dem Hersteller oder Lieferanten zu verifizieren, da diese Werte Referenzbereiche sind und je nach Konfiguration variieren können.

Funktionsprinzip

Das Rack bietet eine standardisierte mechanische Schnittstelle und eine elektrische Backplane. Module werden in Steckplätze des Racks eingeführt, wobei die Steckverbinder der Module mit der Backplane verbunden werden. Die Backplane enthält Datenbusse (für die Kommunikation zwischen CPU und Modulen), Adressbusse und Stromverteilungsleitungen, sodass alle installierten Module ohne einzelne Punkt-zu-Punkt-Verdrahtung kommunizieren und mit Strom versorgt werden können. Dieses Design vereinfacht die Installation, reduziert Verdrahtungsfehler und erleichtert modulare Erweiterungen oder Austausch. Die Backplane gewährleistet außerdem Signalintegrität durch kontrollierte Impedanz und Abschirmung, während die mechanische Struktur des Racks korrekte Ausrichtung und Wärmeableitung sicherstellt.

Hauptmaterialien

Feuerverzinkter Stahl, Aluminiumlegierung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Steckplätze	4–12 Steckplätze	Determines the number of I/O or communication modules that can be installed.
Rackbreite	482.6 mm	Standard 19-inch rack width for cabinet mounting.IEC 60297-3-100
Rackhöhe	133.5–266.7 mm	3U to 6U height options for different slot counts.IEC 60297-3-100
Racktiefe	160–220 mm	Must fit within cabinet depth; deeper racks allow longer modules.
Nennstrom	10–20 A	Maximum current that can be safely supplied to backplane.IEC 60439-1
Nennspannung	24 V DC	Typical PLC backplane voltage; other voltages available.
Betriebstemperatur	-40–85 °C	Extended temperature range for industrial environments.IEC 60068-2-1, IEC 60068-2-2
Lagertemperatur	-40–85 °C	Same as operating range for simplicity.IEC 60068-2-1, IEC 60068-2-2
Relative Luftfeuchtigkeit	5–95 % RH	Non-condensing; condensation may cause short circuits.IEC 60068-2-78
Schutzart	IP20–IP54	IP20 for indoor cabinets; IP54 for harsher environments.IEC 60529
Werkstoff	SPCC	Cold-rolled steel; optional stainless steel for corrosion resistance.GB/T 11253
Oberflächenbehandlung	Powder coating	Protects against corrosion and wear.ISO 12944-5
Gewicht	2–8 kg	Depends on slot count and material thickness.
Montageart	19-inch rack	Standard rack mounting for cabinet integration.IEC 60297-3-100

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Rückwandplatine
Stellt die elektrische Verbindung zwischen allen installierten SPS-Modulen über ein Mehrstift-Steckverbindersystem her und überträgt Daten-, Adress- und Leistungssignale.
Material: Glasfaserverstärkte Leiterplatte mit Kupferbahnen
Montageschienen
Bilden den strukturellen Rahmen des Gestells, sorgen für Steifigkeit und bieten standardisierte Montagepunkte für Module und das Gehäuse.
Material: Stahl oder Aluminium
Schlitzführungen/Arretierungen
Führen Module während des Einbaus und sichern sie in Position, häufig mit Verriegelungshebeln oder Schrauben.
Material: Kunststoff oder Metall
Klemmenblöcke (optional)
Kann zur Verbindung von Feldverdrahtung (Sensoren, Aktoren) mit den E/A-Modulen integriert werden.
Material: Thermoplast

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/A (nur Gehäuse)
Durchflussrate:	N/A (nur Gehäuse)
Betriebstemperatur:	0°C bis 60°C (Betrieb), -40°C bis 85°C (Lagerung)

Montage- und Anwendungskompatibilität

SteuerungsschrankluftSaubere IndustrieumgebungenTrockene, partikelfreie Atmosphären

Nicht geeignet: Feuchte, korrosive oder explosionsgefährdete Atmosphären

Auslegungsdaten

Anzahl der erforderlichen SPS-Module (bestimmt Gestellgröße/Schlitze)
Verfügbare Schrankraummaße (Höhe, Tiefe, Breite)
Netzteil-Anforderungen (Spannung, Strom, Wärmeableitung)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-60°C Umgebungstemperatur, 5-95% relative Luftfeuchtigkeit nicht kondensierend

Belastungs- und Ausfallgrenzen

Strukturelle Verformung von mehr als 0,5mm an einem beliebigen Montagepunkt oder Innentemperatur von mehr als 85°C für >30 Minuten

Thermischer Ausdehnungskoeffizienten-Unterschied zwischen Aluminium-DIN-Schiene (23,1×10⁻⁶/K) und Stahl-Montagerahmen (11,0×10⁻⁶/K), der bei >70°C Differenz mechanische Spannung verursacht

Fertigungskontext

Haupt-PLC-Rack wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Netzteilausfall

Ursache: Spannungsschwankungen, Überhitzung aufgrund unzureichender Belüftung oder Kondensatorverschlechterung über die Zeit, die zu instabiler oder fehlender Stromversorgung des PLC-Gestells führen.

Rückwandplatinen-Kommunikationsausfall

Ursache: Korrosion an Steckverbindern, lockere oder beschädigte Rückwandplatinenmodule oder elektromagnetische Störungen, die die Datenübertragung zwischen SPS-Modulen unterbrechen.

Wartungsindikatoren

Intermittierender oder vollständiger Kommunikationsverlust mit SPS-Modulen, angezeigt durch Fehlerleuchten am Gestell oder Alarme im HMI/SCADA-System.
Ungewöhnliches hörbares Summen oder Klicken vom Netzteil oder sichtbare Anzeichen von Überhitzung wie Verfärbung oder Brandgeruch in der Nähe des PLC-Gestells.

Technische Hinweise

Implementieren Sie einen vorbeugenden Wartungsplan, um regelmäßig Staub und Ablagerungen vom PLC-Gestell zu reinigen und eine ausreichende Belüftung zu gewährleisten, um Überhitzung und Komponentenverschlechterung zu verhindern.
Verwenden Sie unterbrechungsfreie Stromversorgungen (USV) und Überspannungsschutzgeräte, um die Eingangsspannung zu stabilisieren, und führen Sie regelmäßige Kontrollen der Rückwandplatinensteckverbinder und des Modulsitzes durch, um eine zuverlässige Kommunikation aufrechtzuerhalten.

Konformität und Fertigungsnormen

Referenznormen

ISO 13849-1: Sicherheit von Maschinen - Sicherheitsbezogene Teile von SteuerungssystemenANSI/ISA-88.00.01: Batch-SteuerungDIN EN 61131-2: Speicherprogrammierbare Steuerungen - Geräteanforderungen und Prüfungen

Fertigungsgenauigkeit

Montagelochausrichtung: +/-0,1mm
Rückwandplatinensteckverbinder-Anschluss: +/-0,05mm

Qualitätsprüfung

Kontinuitäts- und Isolationswiderstandstest
Vibrations- und Stoßfestigkeitstest

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Vibrationsamplitude >0,5g bei 50-2000Hz Frequenz → Modulsteckverbinder-Lösung, die Kommunikationsverlust verursacht → Implementierung vibrationsgedämpfter Montage mit 70±5 Shore A Elastomer-Isolatoren

Korrosive Atmosphäre mit H₂S-Konzentration >10ppm für >1000 Stunden → Kupferschienenkorrosion, die den Kontaktwiderstand auf >5mΩ erhöht → Auftragung von 25μm stromloser Nickelbeschichtung auf allen leitenden Oberflächen

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Haupt-PLC-Rack

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Haupt-PLC-Rack

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die typische Steckplatzanzahl für ein Haupt-PLC-Rack?

Die Steckplatzanzahl liegt typischerweise zwischen 4 und 12 und bestimmt die Anzahl der installierbaren I/O- oder Kommunikationsmodule. Die genaue Anzahl hängt vom spezifischen Modell und den Anwendungsanforderungen ab.

Was sind die Standardabmessungen für ein Haupt-PLC-Rack?

Die Rackbreite beträgt standardmäßig 19 Zoll (482,6 mm) gemäß IEC 60297-3-100. Die Höhenoptionen reichen von 3U bis 6U (133,5–266,7 mm), und die Tiefe reicht von 160 bis 220 mm. Diese Abmessungen gewährleisten die Kompatibilität mit Standard-Industriegehäusen.

Welche elektrischen Nennwerte unterstützt die Backplane?

Die Backplane unterstützt einen Nennstrom von 10–20 A und eine typische Nennspannung von 24 V DC. Diese Werte sind Referenzbereiche; verifizieren Sie die spezifischen Nennwerte des Modells mit dem Hersteller.

Welchen Umgebungsbedingungen hält das Rack stand?

Das Rack arbeitet und lagert bei Temperaturen von -40 bis 85 °C, mit relativer Luftfeuchtigkeit bis zu 95% ohne Kondensation. Die Schutzart reicht von IP20 bis IP54, abhängig vom Gehäuse. Bestätigen Sie immer die tatsächlichen Werte für Ihre Anwendung.
