Technische Definition

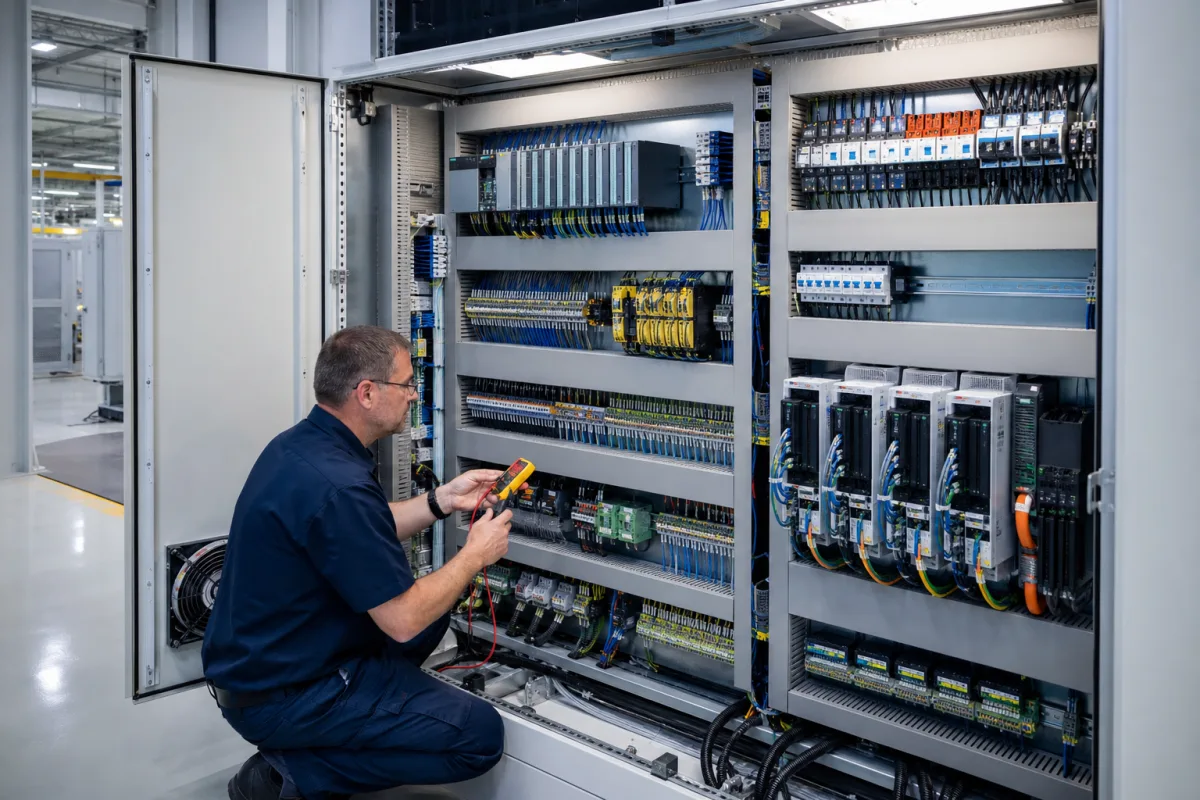

Der Steuerschrank ist ein integraler Bestandteil des automatisierten Computer-Chassis-Montagesystems und wurde entwickelt, um die speicherprogrammierbaren Steuerungen (SPS), Netzteile, Kommunikationsmodule und andere kritische elektronische Steuerungshardware des Systems sicher zu beherbergen und zu schützen. Er bietet Umweltschutz, elektromagnetische Abschirmung und organisiertes Kabelmanagement, um einen zuverlässigen Betrieb der Automatisierungslogik der Montagelinie zu gewährleisten. Der Schrank besteht aus kaltgewalztem Stahl mit einem Polycarbonat-Sichtfenster und Edelstahlbeschlägen, was Haltbarkeit und Korrosionsbeständigkeit bietet. Er ist in verschiedenen Konfigurationen erhältlich, um spezifische Anwendungsanforderungen zu erfüllen, mit Nennspannungen von 380–480 V AC (Drehstrom, 50/60 Hz) und Nennströmen von 100–630 A, abhängig von den installierten Komponenten. Der Schutzgrad reicht von IP54 bis IP65, geeignet für Innenräume und raue Umgebungen. Der Betriebstemperaturbereich liegt zwischen -10°C und 55°C, mit relativer Luftfeuchtigkeit von 5% bis 95% (nicht kondensierend). Die Schrankabmessungen variieren von 1800–2200 mm Höhe, 600–1000 mm Breite und 400–800 mm Tiefe, mit kundenspezifischen Größen. Materialien umfassen SPCC- oder SUS304-Stahl, mit Pulverbeschichtung in RAL 7035 für Korrosionsbeständigkeit. Das Gewicht liegt zwischen 150–500 kg. Die Kurzschlussfestigkeit beträgt 50–100 kA für 1 Sekunde, und optionaler Störlichtbogenschutz ist mit IAC AFLR 30–50 kA für 0,3 Sekunden verfügbar. Der Schrank entspricht relevanten IEC-Normen, einschließlich IEC 60038, IEC 61439, IEC 60529, IEC 60721 und IEC 62271-200, sowie GB/T 11253 für Materialspezifikationen. Diese Normen dienen als Beschaffungsreferenz; die tatsächliche Konformität muss mit dem Hersteller verifiziert werden. Der Schrank ist für die zentrale Steuerung ausgelegt und gewährleistet einen effizienten Betrieb der Montagelinie. Es ist kein eigenständiges Produkt, sondern ein Bestandteil des größeren Systems. Für spezifische Modelldetails wenden Sie sich an den rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Der Schrank dient als zentrale, geschützte Aufnahmeeinheit. Elektrische Leistung und Steuersignale vom Hauptsystem gelangen über dafür vorgesehene Anschlüsse in den Schrank. Interne Komponenten wie SPS verarbeiten diese Signale, um programmierte Montageabläufe auszuführen, während Stromverteilungseinheiten stabile Spannung für verschiedene Aktuatoren und Sensoren der Montagelinie liefern. Die Struktur des Schranks verwaltet die Wärmeableitung und verhindert, dass externe Verunreinigungen die empfindliche Elektronik stören.
