Technische Definition

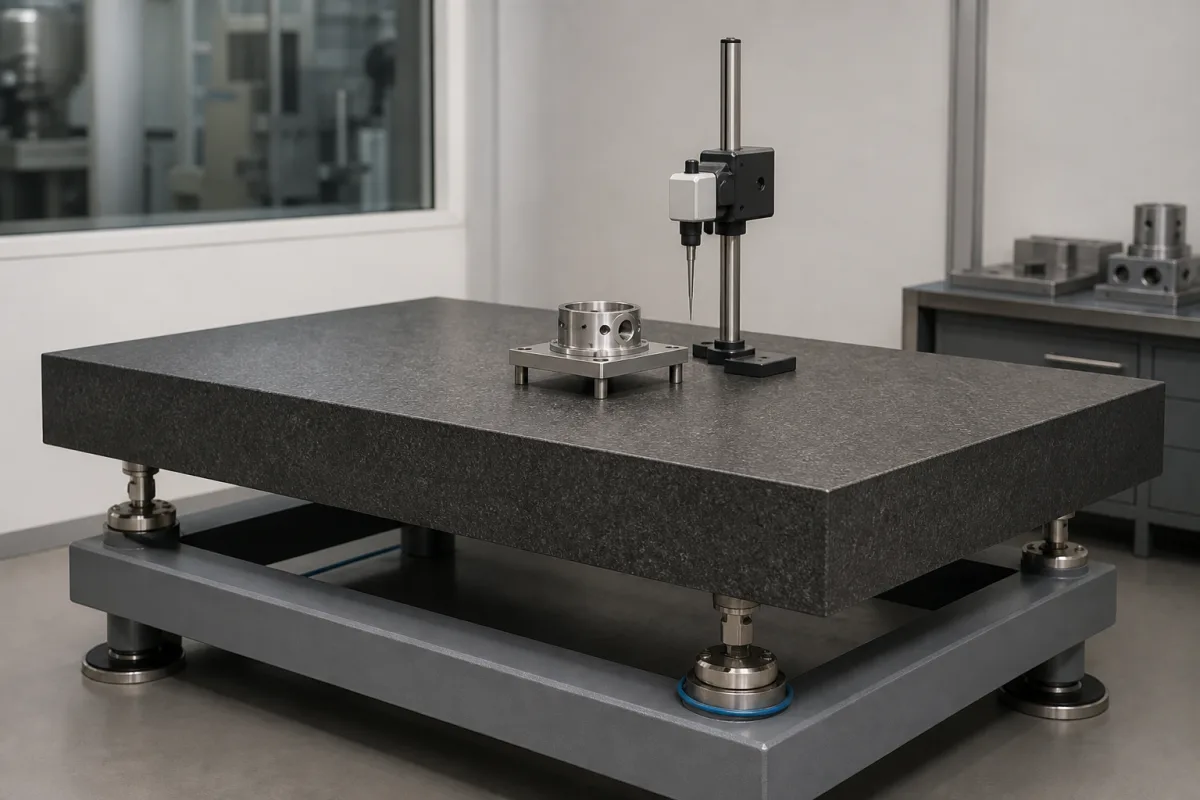

Ein Messtisch ist eine spezialisierte Komponente innerhalb einer Qualitätskontrollstation und bietet eine stabile, ebene Referenzfläche für dimensionsbezogene Messungen, Sichtprüfungen und Montageverifikation von gefertigten Teilen. Seine Hauptfunktion besteht darin, Messgenauigkeit durch Minimierung von Vibrationen und Bereitstellung einer konsistenten Bezugsebene zu gewährleisten. Die Steifigkeit und Ebenheit des Tisches sind kritisch; jede Durchbiegung oder Oberflächenunregelmäßigkeit kann Fehler in den Messwerten verursachen. Übliche Materialien umfassen Granit, Gusseisen und Edelstahl, die jeweils unterschiedliche Vorteile in Bezug auf Stabilität, Dämpfung und Korrosionsbeständigkeit bieten. Der Tisch ist in verschiedenen Größen (600×400 bis 2000×1000 mm) und Lastkapazitäten (500 bis 5000 kg) erhältlich, mit Ebenheitstoleranzen von 0,01 bis 0,05 mm gemäß ISO 1101. Die Oberflächenrauheit beträgt typischerweise 0,4 bis 0,8 μm Ra gemäß ISO 4287. Die Betriebstemperatur- und Luftfeuchtigkeitsbereiche betragen 10–40 °C bzw. 30–70 % relative Luftfeuchtigkeit. Materialgüten für Gusseisen sind HT200–HT300 gemäß GB/T 9439. Das Gewicht des Tisches reicht von 100 bis 2000 kg, mit einer Gesamthöhe von 750–900 mm für ergonomische Nutzung. Der Nivellierverstellbereich beträgt ±5 mm, um Bodenunebenheiten auszugleichen. Die Oberflächenhärte beträgt 170–240 HB gemäß ISO 6506-1. Diese Parameter dienen als Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen bestätigt werden. Der Tisch ist kein eigenständiges Messinstrument, sondern eine Grundlage für Werkzeuge wie Messschieber, Höhenmessgeräte und optische Komparatoren. Die richtige Auswahl beinhaltet die Berücksichtigung von Werkstückabmessungen, Gewicht und erforderlicher Genauigkeit. Verifikationsfragen umfassen die Prüfung der Ebenheit mit einem Lineal oder Laserinterferometer, die Sicherstellung der Nivellierung und die Bestätigung der Materialintegrität. Wartungssignale umfassen sichtbaren Verschleiß, Korrosion oder Verlust der Ebenheit. Versagensgrenzen werden überschritten, wenn der Tisch keine stabile, ebene Referenz mehr bietet, was zu unzuverlässigen Messungen führt. Überprüfen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Der Messtisch bietet eine starre, ebene Referenzebene. Bauteile werden auf seiner Oberfläche platziert, und Messungen werden mit Werkzeugen wie Messschiebern, Höhenmessgeräten oder optischen Komparatoren relativ zu dieser Ebene durchgeführt. Die Stabilität und Oberflächengüte des Tisches sind entscheidend, um Messfehler durch Durchbiegung oder Oberflächenunregelmäßigkeiten zu vermeiden. Der Tisch muss eben und vibrationsfrei sein, um genaue Messwerte zu gewährleisten. Das Funktionsprinzip beruht auf der Fähigkeit des Tisches, eine konsistente Bezugsebene unter Last und Umgebungsänderungen aufrechtzuerhalten.
