Technische Definition

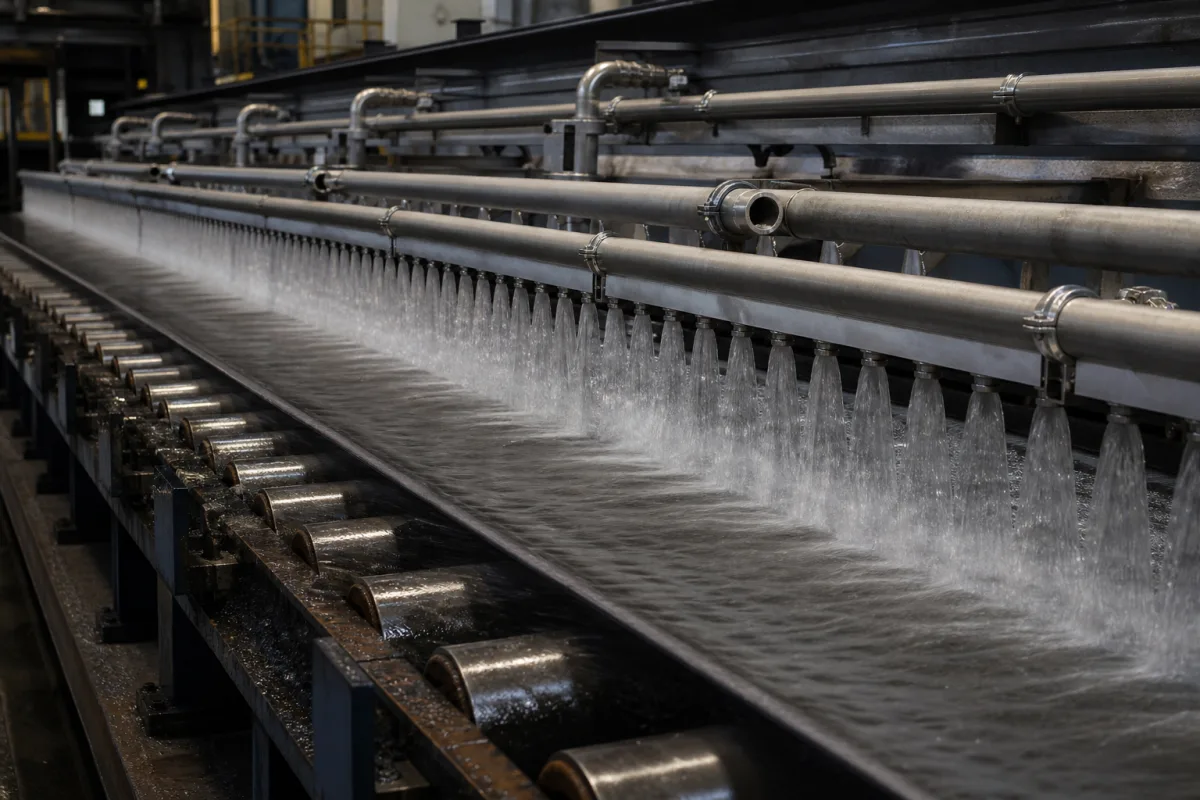

Eine Düsenanordnung ist eine kritische Komponente in einem laminaren Kühlsystem, bestehend aus mehreren Düsen, die in einem bestimmten Muster angeordnet sind, um einen kontrollierten, gleichmäßigen Fluss des Kühlmediums (typischerweise Wasser oder Luft) über die Zieloberfläche zu erzeugen.Ihre Hauptfunktion besteht darin, eine gleichmäßige Wärmeabfuhr und Temperaturkontrolle während industrieller Prozesse sicherzustellen.Die Anordnung wird typischerweise aus korrosionsbeständigen Materialien wie Edelstahl (z.B.304, 316), Messing oder technischen Kunststoffen wie PEEK oder PTFE hergestellt, abhängig von der Anwendung und der Kompatibilität mit dem Kühlmittel.Wichtige Parameter, die eine Düsenanordnung definieren, umfassen die Anzahl der Düsen (typischerweise 12–48), den Düsenabstand (20–50 mm), den Betriebsdruck (1,0–1,6 MPa ), die Durchflussrate pro Düse (0,5–2,0 L/min), den Sprühwinkel (60–120°), den Betriebstemperaturbereich (-40 bis 85°C), die Anschlussgröße (1/4 bis 1/2 Zoll NPT), das Gewicht (2,5–8,0 kg) und die Schutzart (IP54–IP65 gemäß IEC 60529).Diese Parameter bestimmen die Abdeckungsfläche, die Durchflussverteilung und die gesamte Kühlleistung.Es ist wichtig, modellspezifische Werte und Normen vor der Beschaffung oder Installation mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren.Die Anordnung wird typischerweise in einem laminaren Kühlsystem montiert, wo sie Druckflüssigkeit von der Hauptversorgung erhält und über einzelne Düsen verteilt, um eine gleichmäßige Kühlung zu erreichen.Die richtige Auswahl erfordert die Berücksichtigung der Zieloberfläche, der erforderlichen Kühlrate und der verfügbaren Flüssigkeitsversorgung.Wartungssignale umfassen ungleichmäßige Kühlung, verstopfte Düsen oder Druckabfälle, die auf die Notwendigkeit von Reinigung oder Austausch hinweisen.Fehlergrenzen umfassen den Betrieb außerhalb der spezifizierten Druck-, Temperatur- oder Durchflussbereiche, was zu Leistungsminderung oder Schäden führen kann.Die Düsenanordnung ist eine Komponente, kein eigenständiges System, und muss mit geeigneten Rohrleitungen und Steuerungen integriert werden.
Funktionsprinzip
Die Düsenanordnung funktioniert, indem sie Druckkühlflüssigkeit von der Hauptversorgung des Systems erhält. Die Flüssigkeit wird durch einzelne Düsen verteilt, die jeweils so ausgelegt sind, dass sie ein bestimmtes Sprühmuster (z.B. Fächer, Kegel oder Strahl) erzeugen. Die präzise Anordnung und Ausrichtung der Düsen erzeugt überlappende Sprühzonen, was zu einer laminaren oder nahezu laminaren Strömung führt, die eine konsistente und effiziente Kühlung über den gesamten Zielbereich ohne Turbulenzen oder trockene Stellen bietet.
