Laminarkühlsystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Laminarkühlsystem im Bereich Grundmetallherstellung anhand von Kühlwasserfluss bis Kühlwassertemperatur eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Laminarkühlsystem wird durch die Baugruppe aus Kühlkopf und Wasser-Durchflussregelventil beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein gesteuertes Kühlsystem, das Wasser in laminaren Strömungsmustern auf heiße Stahlbänder aufbringt, für präzise Temperaturregelung und Gefügekontrolle.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

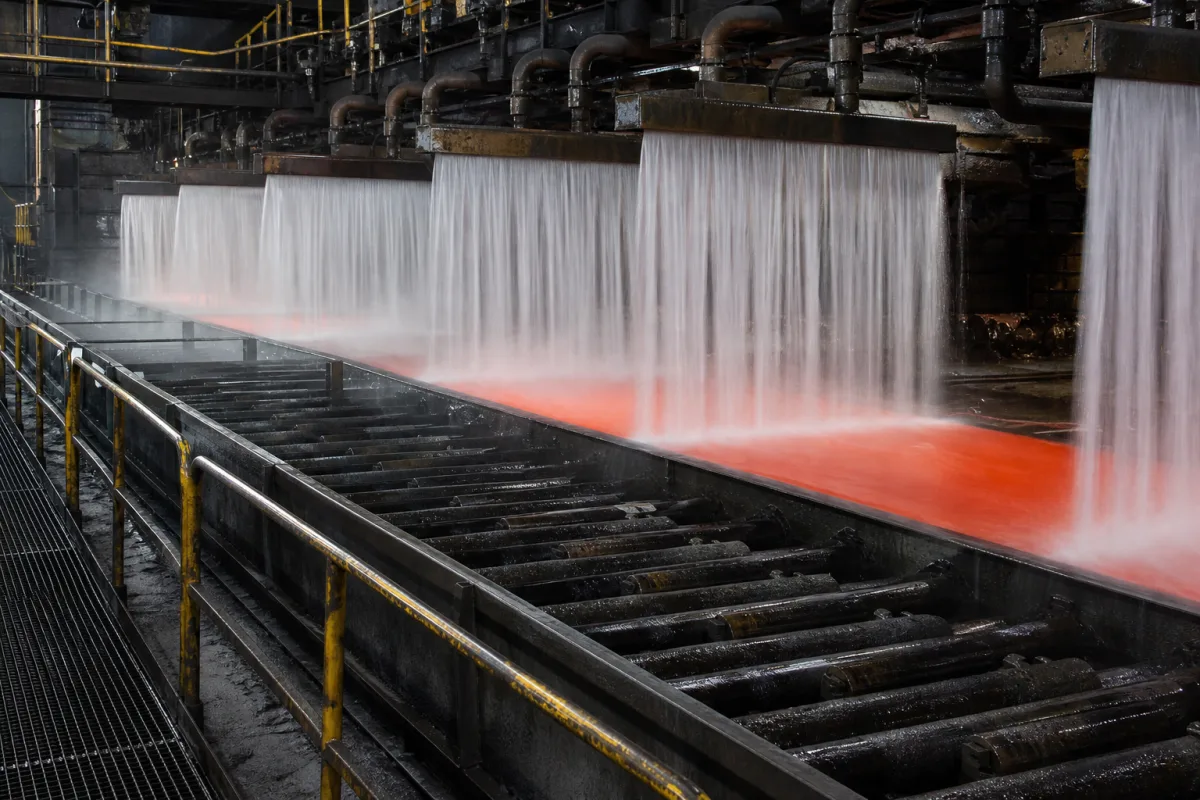

Laminarkühlsystem in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Laminarkühlsystem

Technische Definition

Das Laminarkühlsystem ist eine kritische Komponente im integrierten Warmbandwalz- und Fertigbearbeitungssystem, verantwortlich für die gesteuerte Kühlung von warmgewalzten Stahlbändern nach dem Verlassen des Fertigwalzwerks. Es verwendet präzise angeordnete Verteiler, um Wasser in laminaren (glatten, geschichteten) Strömungsmustern auf die Bandoberfläche aufzubringen, wodurch eine genaue Temperaturabsenkung erreicht wird, um die gewünschten mechanischen Eigenschaften, das metallurgische Gefüge und die Ebenheit im Endprodukt zu erzielen. Das System arbeitet, indem das heiße Band durch eine Reihe von Kühlbänken mit Verteilern und Düsen geführt wird. Wasser wird in kontrollierten, laminaren Strahlen auf die Ober- und Unterseite des Bandes aufgebracht. Die Kühlintensität wird durch Anpassung der Wasserdurchflussraten, der Aktivierungsmuster der Verteiler und der Bandgeschwindigkeit geregelt, um einem vorgegebenen Temperatur-Zeit-Profil (Kühlkurve) zu folgen, das das austenitische Gefüge in die Zielphase (z. B. Ferrit, Perlit, Bainit) umwandelt. Zu den wichtigsten Parametern gehören Kühlwasserdurchflussrate (500–2000 m³/h), Wassertemperatur (20–35 °C), Betriebsdruck (0,3–0,8 MPa), Kühlzonenlänge (10–60 m), Banddickenbereich (1,0–25,4 mm), Bandgeschwindigkeit (60–300 m/min), Genauigkeit der Kühlratenregelung (±5 %), Temperaturgleichmäßigkeit (±10 °C), Wasserfiltrationsgrad (50–200 µm), Düsentyp (laminar), Konstruktionsmaterial (SS304, ASTM A240), elektrische Leistungsaufnahme (50–200 kW), Steuersystemspannung (380–480 V AC, IEC 60038) und Schutzart (IP54–IP65, IEC 60529). Zu den Materialien in den Unterlagen gehören Edelstahl für Verteiler/Düsen, Kohlenstoffstahl für Rohrleitungen/Rahmen und verschleißfeste Legierungen. Dieser Verzeichniseintrag bietet Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller oder Lieferanten für spezifische Anwendungen bestätigt werden. Das System ist für eine gleichbleibende Produktqualität in Warmbandwalzwerken unerlässlich.

Funktionsprinzip

Das heiße Stahlband durchläuft eine Reihe von Kühlbänken mit Verteilern und Düsen. Wasser wird in kontrollierten, laminaren Strahlen auf die Ober- und Unterseite des Bandes aufgebracht. Das System regelt die Kühlintensität durch Anpassung der Wasserdurchflussraten, der Aktivierungsmuster der Verteiler und der Bandgeschwindigkeit, um einem vorgegebenen Temperatur-Zeit-Profil (Kühlkurve) zu folgen, das das austenitische Gefüge in die Zielphase (z. B. Ferrit, Perlit, Bainit) umwandelt.

Hauptmaterialien

Nichtrostender Stahl (Verteiler/Düsen), Kohlenstoffstahl (Rohrleitungen/Rahmen), Verschleißfeste Legierungen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Kühlwasserfluss	500–2000 m³/h	Depends on strip thickness and speed
Kühlwassertemperatur	20–35 °C	Higher temperature reduces cooling efficiency
Betriebsdruck	0.3–0.8 MPa	Below 0.3 MPa insufficient cooling
Kühlzonenlänge	10–60 m	Longer zones allow slower cooling rates
Banddickenbereich	1.0–25.4 mm	Thicker strips require higher flow rates
Bandgeschwindigkeit	60–300 m/min	Affects cooling time and uniformity
Genauigkeit der Kühlratenregelung	±5 %	Critical for microstructure properties
Temperaturgleichmäßigkeit	±10 °C	Across strip width and length
Wasserfilterfeinheit	50–200 µm	Prevents nozzle clogging
Düsentyp	Laminar	Ensures uniform flow pattern
Werkstoff	SS304	Corrosion resistant for water contactASTM A240
Stromverbrauch	50–200 kW	Includes pumps and control system
Steuerspannung	380–480 V AC	Three-phase, 50/60 HzIEC 60038
Schutzart	IP54–IP65	For electrical enclosuresIEC 60529
