Technische Definition

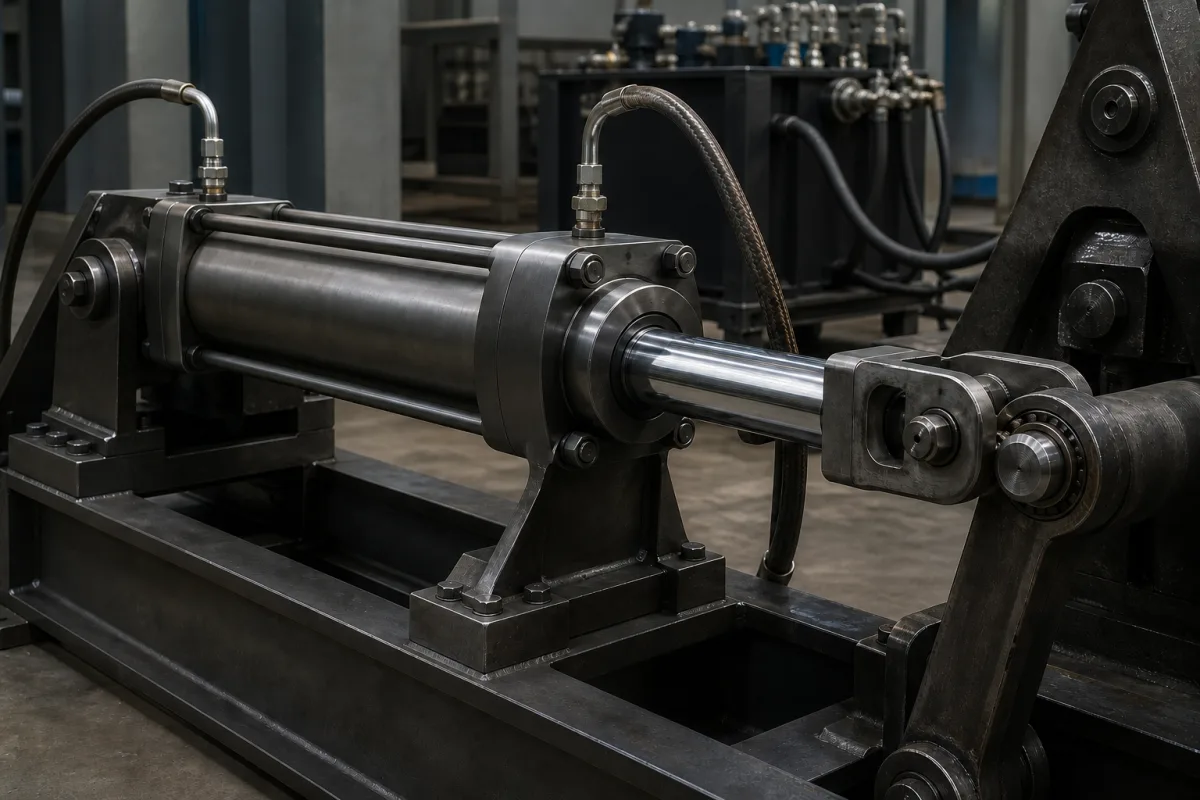

Die Kolbenstangen- und Zylinderbaugruppe ist eine Kernkomponente in einem Oszillationsaktuator, die für die Erzeugung gesteuerter Hin- und Herbewegungen verantwortlich ist. Der Zylinder beherbergt den Kolben, der mit der Kolbenstange verbunden ist; zusammen wandeln sie hydraulischen oder pneumatischen Druck in präzise lineare Verschiebung um, die den oszillierenden Ausgang des Aktuators antreibt. Diese Baugruppe ist in der Maschinen- und Anlagenfertigung von grundlegender Bedeutung, wo zuverlässige lineare Betätigung für Aufgaben wie Positionierung, Spannen oder Materialhandhabung erforderlich ist. Das Zylinderrohr besteht typischerweise aus Aluminiumlegierung oder Edelstahl, was Korrosionsbeständigkeit bietet, während die Kolbenstange oft aus verchromtem Stahl oder Edelstahl für Verschleißfestigkeit besteht. Dichtungsmaterialien wie NBR oder PU gewährleisten ordnungsgemäße Abdichtung und chemische Verträglichkeit. Zu den wichtigsten Parametern gehören Bohrungsdurchmesser (32–125 mm), Hublänge (25–500 mm), Betriebsdruck (0,1–1,0 MPa), Kolbenstangendurchmesser (12–45 mm), Betriebstemperatur (-20 bis 80 °C) und Kolbengeschwindigkeit (0,1–1,5 m/s). Diese Werte sind Referenzbereiche gemäß ISO-Normen und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Leistung der Baugruppe hängt von der richtigen Auswahl der Montageart (Fuß, Flansch oder Gabelkopf), der Anschlussgröße (G1/8–G1/2) und der Dämpfungsart (einstellbar) ab. Das Gewicht reicht von 1,5 bis 15 kg. Bei der Beschaffung ist zu prüfen, ob das Produkt die erforderlichen ISO-Normen (z. B. ISO 3320, ISO 4393) erfüllt, und alle Spezifikationen mit dem rechtlichen Hersteller oder Lieferanten zu bestätigen. Die regelmäßige Wartung umfasst die Prüfung auf Dichtungsverschleiß, Oberflächenschäden an der Kolbenstange und ordnungsgemäße Schmierung. Versagensgrenzen umfassen das Überschreiten von Druck- oder Temperaturgrenzen, was zu Dichtungsversagen oder strukturellen Schäden führen kann.
Funktionsprinzip
Hydraulischer oder pneumatischer Druck wird auf eine Seite des Kolbens im abgedichteten Zylinder ausgeübt, wodurch ein Kraftunterschied entsteht, der den Kolben und die daran befestigte Stange in eine lineare Richtung drückt. Das Umkehren der Druckrichtung bewirkt, dass sich die Baugruppe in die entgegengesetzte Richtung bewegt, was eine gesteuerte Oszillation ermöglicht, wenn sie mit Ventilsystemen und Steuerungsmechanismen integriert ist. Geschwindigkeit und Kraft der Bewegung hängen von Druck, Bohrungsdurchmesser und Durchfluss ab. Die Dämpfung am Ende des Hubs reduziert Stöße, und die Kolbenstange überträgt die lineare Kraft auf die externe Last.
