Positionsrückmeldesensoren

Auf Basis strukturierter CNFX-Herstellerprofile wird Positionsrückmeldesensoren im Bereich Maschinen- und Anlagenbau anhand von Messbereich bis Auflösung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Positionsrückmeldesensoren wird durch die Baugruppe aus Sensorelement und Signalprozessor beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Breite Familie modellspezifischer Sensoren zur Rückmeldung linearer oder winkliger Position.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

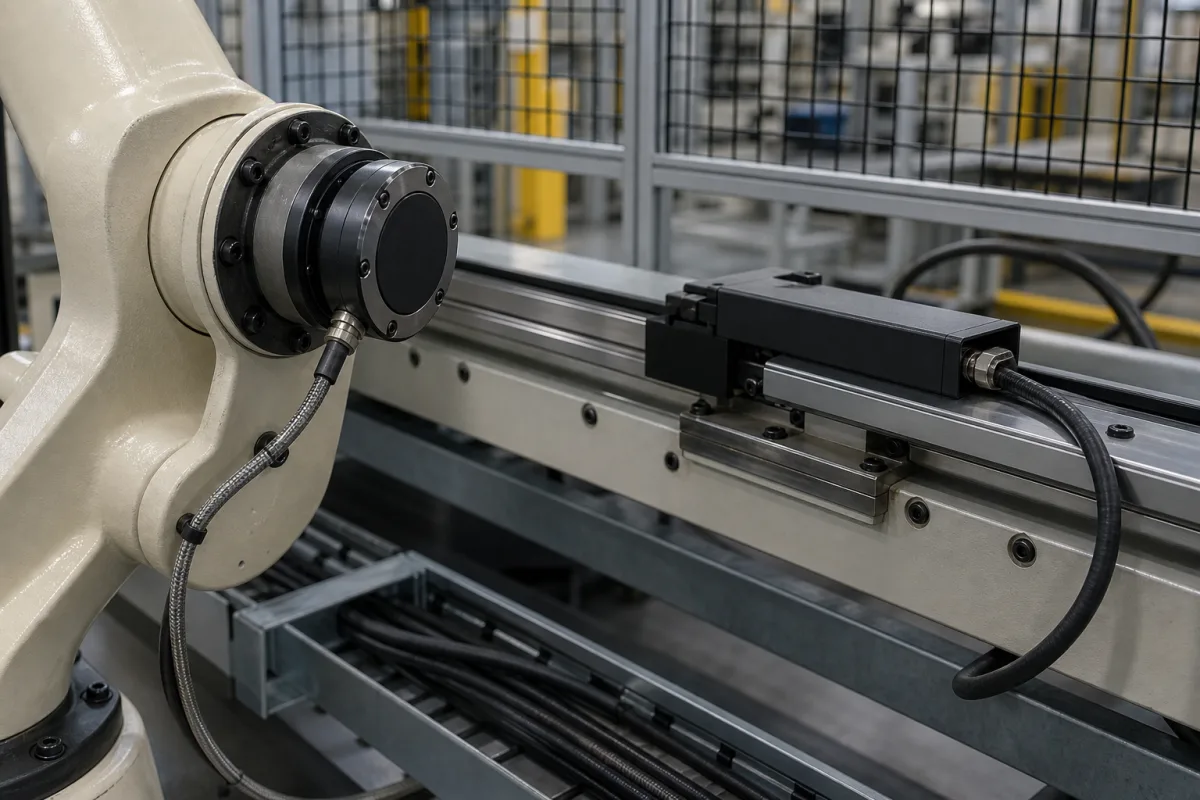

Positionsrückmeldesensoren in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Positionsrückmeldesensoren sind eine breite Funktionsfamilie, die lineare oder Winkelposition an eine Steuerung meldet. Dazu gehören unterschiedliche Geräte wie inkrementale/absolute Geber, Resolver, LVDT, potentiometrische Aufnehmer und einige magnetische, optische, induktive oder kapazitive Sensoren. Diese Technologien teilen nicht einen Messbereich, eine Auflösung, einen Ausgang, eine Versorgung, Temperatur, Schutzart, Werkstoff, Schock-/Schwingungsgrenze, Masse oder MTBF. Die Seitenwerte sind Vergleichshinweise und keine einzelne Sensorspezifikation. Technologie und Modell aus Bewegung, Bereich, Genauigkeit/Wiederholbarkeit, Dynamik, Schnittstelle/Diagnose, mechanischer Kopplung/Fluchtung, Umgebung, Kabel/Stecker, Installation und einer etwaigen Sicherheitsfunktion auswählen. Jeden Wert durch aktuelles Herstellerdatenblatt, Zeichnung, Prüfbedingung und gegebenenfalls Zertifikat bestätigen.

Funktionsprinzip

Positionsrückmeldesensoren erfassen physikalische Positionsänderungen durch Technologien wie optische, magnetische, kapazitive oder resistive Methoden. Sie wandeln diese Änderungen in elektrische Signale um, die dann vom Steuerungssystem des Roboters verarbeitet werden. Das Steuerungssystem vergleicht die tatsächliche Position mit der Zielposition, was eine präzise Bewegungssteuerung und Fehlerkorrektur ermöglicht. Häufige Sensortypen umfassen Encoder, Resolver, Potentiometer und LVDTs, die je nach Anwendungsanforderungen spezifische Vorteile bieten.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Messbereich0–100 mmStandard range; custom ranges available
Auflösung0.01 mmHigher resolution available on request
Linearität±0.05 % FSFull scale; better linearity on premium models
Ausgangssignal4–20 mAAnalog current loop; other outputs available
Versorgungsspannung9–36 V DCReverse polarity protected
Betriebstemperatur-40–85 °CExtended temperature range optional
SchutzartIP54–IP67IP67 for washdown environmentsIEC 60529
Werkstoff316LStainless steel for corrosion resistance
Gewicht0.2–0.5 kgDepends on cable length and options
Schockfestigkeit50 gHalf-sine, 11 msIEC 60068-2-27
Vibrationsfestigkeit20 g10–2000 HzIEC 60068-2-6
MTBF50000 hCalculated per Telcordia SR-332

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Modellspezifische Gehäuse- und Flanschwerkstoffe Technologiespezifische Sensor- und Elektronikwerkstoffe Modellspezifische Stecker-, Kabel- und Dichtwerkstoffe Wellen-, Lager-, Ziel- oder Maßstabwerkstoffe, sofern im gewählten Aufbau vorhanden

Komponenten / BOM

Components / BOM
  • Sensorelement
    Erfasst Positionsänderungen durch physikalische Interaktion
    Material: Optisches Glas, Magnetstreifen oder Widerstandsschicht
  • Signalprozessor
    Wandelt Rohsensordaten in nutzbare elektrische Signale um
    Material: Halbleiter aus Silizium
  • Gehäuse
    Schützt interne Komponenten vor Umwelteinflüssen
    Material: Aluminiumlegierung oder rostfreier Stahl
  • Steckverbinder-Schnittstelle
    Stellt die elektrische Verbindung zum Steuerungssystem her
    Material: Kunststoffgehäuse mit vergoldeten Kontakten
  • Montagewinkel
    Befestigt Sensor an Roboterstruktur
    Material: Stahl oder Aluminium

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Montage/Fluchtung, Kupplung/Ziel, Kabel/Stecker, Versorgung, Erdung oder Timing weicht von der validierten Installation ab. → Falsche oder aussetzende Positionsrückmeldung → Gesamte Messkette prüfen und Signal, Diagnose und Fluchtung mit Inbetriebnahmebasis vergleichen.
Auflösung, Genauigkeit, Latenz/Bandbreite, Filterung oder Skalierung passt nicht zum Regelkreis. → Regelinstabilität oder Positionsfehler → Fehler-/Zeitbudget erstellen; Richtung, Skalierung, Wiederholbarkeit, Hysterese und Dynamik im realen Kreis validieren.
Medien-, Chemie-, Schock-/Schwingungs-, EMV- oder Sicherheitsfähigkeit wurde aus Familienwert statt Modellnachweis abgeleitet. → Umwelt- oder Sicherheitsfunktionsausfall → Vollständige Schärfegrade/Annahmeregeln festlegen; Installation qualifizieren und Modellberichte/-zertifikate aufbewahren.

Technische Bewertung

Betriebsbereich
Betriebsbereich
Bereich, Auflösung, Linearität, Versorgung, Temperatur, IP, Schock, Schwingung, Masse und MTBF bleiben Vergleichshinweise, bis Modell und vollständige Prüfbedingungen feststehen.
Belastungs- und Ausfallgrenzen
Keine allgemeinen Grenzen von 0,5 T Sättigung, Beugung, 770 °C Curie, 20 dB SNR, 0,5° Fluchtung, 150 °C, 5 g RMS, 25 µm Exzentrizität oder 2–5 kHz Resonanz werden behauptet. Dafür braucht es technologie-, geometrie-, schaltungs- und prüfspezifische Nachweise.
Messphysik und Fehler unterscheiden sich zwischen optischen, magnetischen, induktiven, kapazitiven und resistiven Technologien. Auflösung ist nicht Genauigkeit; Bitzahl, Linearweg und Winkelfehler sind nicht austauschbar.
Fertigungskontext
Positionsrückmeldesensoren wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Positionsrückmeldesensor Roboter-Teilehandhabung Encoder Resolver LVDT Regelkreis

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Roboter-Bauteil-Handhaber
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
motion:Linear/rotativ, absolut/inkremental, Single-/Multiturn und kontaktierend/berührungslos für Weg und Zyklus wählen.
safety:Bei Sicherheitsfunktion Funktion und PLr/SIL-Architektur definieren und Gerät mit passenden Sicherheitsdaten wählen.
interface:Versorgung, Signal/Protokoll, Aktualisierung, Diagnose, Stecker/Kabel, Erdung/Schirmung und Steuerungseignung angeben.
metrology:Genauigkeit, Wiederholbarkeit, Auflösung, Linearität, Hysterese, Latenz/Bandbreite und Fehlerbudget bei relevanter Drehzahl/Temperatur definieren.
mechanical:Welle, Kupplung, Ziel/Maßstab, Fluchtung, Rundlauf, Montage, Lasten und Überweg angeben.
environment:Temperatur, Medienkontakt, Reinigungschemie, Druck/Tauchen nur bei realem Bedarf, Schock/Schwingung, EMV und Ex-Zone angeben.
Montage- und Anwendungskompatibilität
Auslegungsdaten
  • Regelbewegung und Messunsicherheit abbilden
  • Technologie vor Zahlenvergleich wählen
  • Mechanische/elektrische Schnittstelle und Dynamik prüfen
  • Umweltprüfung vollständig mit Annahmeregel definieren
  • Installierten Regelkreis validieren und Kalibrier-/Inbetriebnahmebasis dokumentieren

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Signaldrift oder Signalverlust
Ursache: Elektromagnetische Störungen, Kontaktkorrosion oder interne Komponentendegradation durch thermische Zyklen
Mechanisches Binden oder Blockieren
Ursache: Kontaminationseintritt (Staub, Feuchtigkeit, Öl), Verschleiß beweglicher Teile oder Fehlausrichtung durch Vibrationen
Wartungsindikatoren
  • Unregelmäßige oder intermittierende Positionsanzeigen während des Betriebs
  • Ungewöhnliche Schleif- oder Klickgeräusche während der Sensorbewegung
Technische Hinweise
  • Implementieren Sie regelmäßige Reinigungs- und Inspektionspläne, um Kontaminationsansammlungen zu verhindern, verwenden Sie geeignete Dichtungen oder Gehäuse für raue Umgebungen
  • Sicherstellen einer ordnungsgemäßen elektrischen Erdung und Abschirmung zur Minimierung elektromagnetischer Störungen und Überprüfung der Montageausrichtung zur Reduzierung mechanischer Belastung

Konformität und Fertigungsnormen

Referenznormen
IEC 60529 klassifiziert Gehäuseschutz; Modellcode und installierten Stecker-/Kabelzustand prüfen, Reinigung/Chemie getrennt spezifizieren.ASTM A240/A240M-26 gilt für Edelstahlblech und -band. Sie zertifiziert weder Gesamtsensor, Welle, Gehäuse, Dichtung, Stecker noch Korrosion; der Verweis wurde aus dem allgemeinen 316L-Parameter entfernt.IEC 60068-2-27:2008 und IEC 60068-2-6:2007 sind Verfahren für festgelegte Schock- und Sinusschwingungs-Schärfegrade; sie setzen nicht allgemein 50 g/11 ms oder 20 g/10–2000 Hz.IEC 60947-5-2:2019 gilt für bestimmte Näherungsschalter, nicht alle Geber, Resolver, LVDT oder Potentiometer. IEC 61131-2:2017 gilt für SPS/PAC und zugehörige Peripherie, nicht automatisch jeden Sensor.ISO 13849-1:2023 ist eine Methode für sicherheitsbezogene Steuerungsteile; sie weist weder PLr zu noch macht sie einen allgemeinen Sensor sicherheitsgerichtet.
Fertigungsgenauigkeit
  • Keine allgemeinen 0,01 mm Wiederholbarkeit, ±0,05% FS Linearität, 20 dB SNR, 0,5° Fluchtung, 5 g RMS, 25 µm Exzentrizität, 100 Ω Abschluss oder 50.000 h MTBF werden behauptet. Begriffe, Bedingungen, Unsicherheit und Annahme je Modell definieren.
Qualitätsprüfung
  • Modell, Technologie, Datenblattstand und genaue Bereichs-/Fehler-/Schnittstellenoption prüfen.
  • Ausgang, Richtung, Null/Index, Wiederholbarkeit, Hysterese und Dynamik bei definierter Bewegung, Versorgung, Last und Temperatur prüfen.
  • Montage/Fluchtung, Ziel/Maßstab/Kupplung, Kabel/Stecker/Dichtung prüfen und nur spezifizierte Umwelt-/EMV-/Sicherheitsvalidierung ausführen.

Hersteller von Positionsrückmeldesensoren

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-16

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Aktor-Controller

Ein elektronisches Gerät, das den Betrieb von Aktoren in automatisierten Systemen verwaltet und steuert.

Spezifikationen ansehen ->
Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Offroad-Fahrzeug mit einem Gelenk zwischen Kabine und Mulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->

Häufige Fragen

Ist 4–20 mA der Standardausgang jedes Positionssensors?

Nein. Möglich sind Analogstrom/-spannung, Inkrementalimpulse, absolute serielle Daten, Resolversignale oder Hersteller-/Feldbusschnittstellen. Pegel, Protokoll, Aktualisierung, Diagnose, Kabel und Steuerungseingang an das Modell anpassen.

Beschreiben Bereich, Auflösung und Linearität einen Sensor?

Nein. Lineare und rotative Technologien nutzen unterschiedliche Messgrößen und Fehlerdefinitionen. Modellspezifischen Bereich, Auflösung, Genauigkeit, Wiederholbarkeit, Linearität, Hysterese und Prüfbedingungen fordern.

Bedeutet IP67 Eignung für Abspülen oder Chemikalien?

Nein. IEC 60529 klassifiziert Gehäuseschutz in definierten Prüfungen. Sie beweist nicht allein Hochdruckreinigung, Dampf, Korrosion, installierte Stecker-/Kabeldichtheit oder Chemikalienverträglichkeit.

Legen IEC 60068-2-27 und IEC 60068-2-6 50 g bzw. 20 g fest?

Nein. Es sind Verfahren für Schock und sinusförmige Schwingung. Schärfegrad, Puls/Sweep, Achsen, Montage, Dauer, Betriebszustand und Annahme kommen aus Produktspezifikation und Modellbericht.
