Präzisionslagerbaugruppe

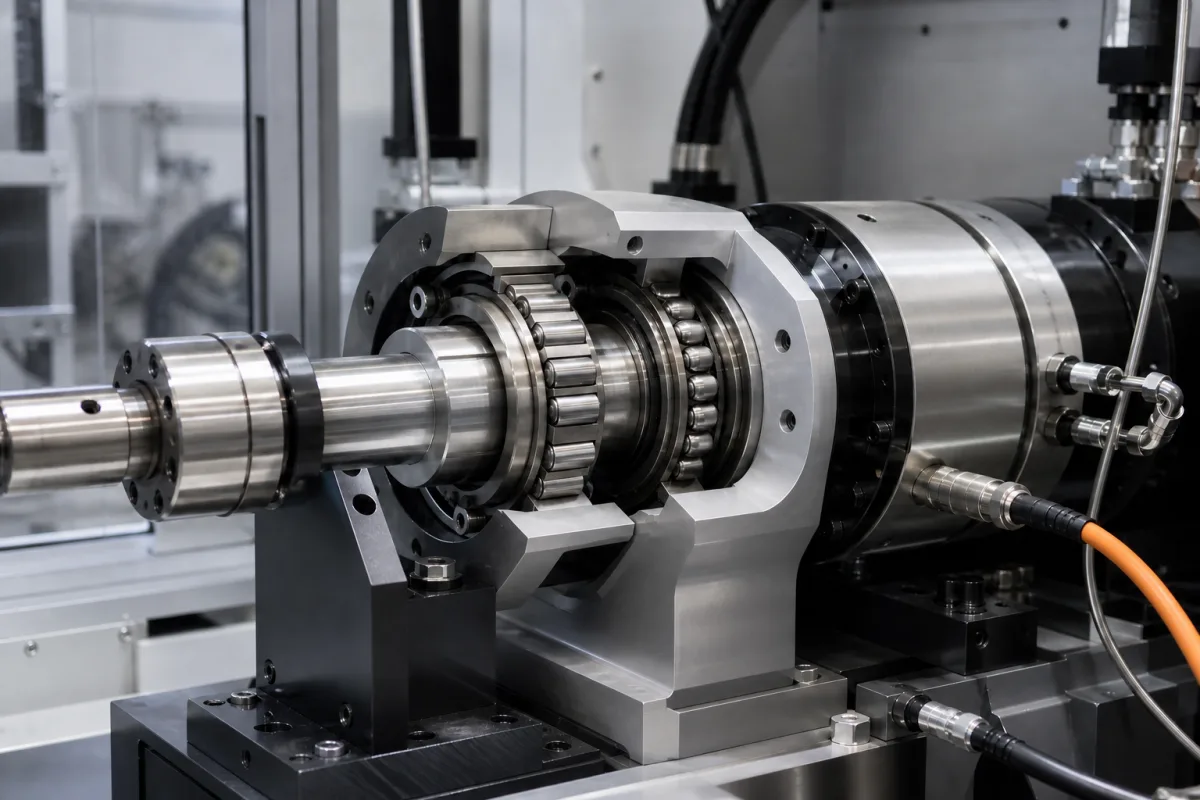

Die Präzisionslagerbaugruppe ist eine kritische Komponente eines Drehtisches, die für eine reibungsarme Rotation mit minimalem Rundlauf und hoher Positionsgenauigkeit ausgelegt ist. Sie ermöglicht präzise Winkeleinstellungen für Bearbeitungs-, Prüf- oder Montagevorgänge. Die Baugruppe nutzt präzisionsgefertigte Wälzkörper (Kugeln oder Rollen) zwischen Innen- und Außenringen, um Gleitreibung in Rollreibung umzuwandeln, wodurch das Drehmoment minimiert und gleichzeitig radiale und axiale Steifigkeit für genaue Rotationspositionierung erhalten bleibt.

Dieses Produkt ist in standardisierten metrischen Reihen mit Bohrungsdurchmessern von 10 bis 200 mm, Außendurchmessern von 30 bis 350 mm und Breiten von 9 bis 70 mm gemäß ISO 15 erhältlich. Dynamische Tragzahlen reichen von 5 bis 150 kN, statische Tragzahlen von 10 bis 200 kN nach ISO 76. Die Grenzdrehzahl variiert zwischen 3000 und 15000 U/min (ISO 15312). Der Rundlauf beträgt ≤0,005 mm und der Planlauf ≤0,008 mm nach ISO 492. Die Vibrationsstufen sind V1 bis V4 (ISO 15242). Der Temperaturbereich liegt bei -40 bis 120 °C, mit erweitertem Bereich durch spezielle Schmierstoffe. Materialgüten reichen von G10 bis G100 (ISO 683-17), und das Gewicht variiert je nach Größe und Material zwischen 0,1 und 10 kg.

Verfügbare Materialien umfassen hochgekohlten Chromstahl, Keramik (für Hybridlager) und Edelstahl (für Korrosionsbeständigkeit). Sondergrößen sind auf Anfrage erhältlich. Alle aufgeführten Parameter sind Referenzbereiche; die tatsächlichen Werte müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Zitierte Normen sind Beschaffungs- und Verifikationsreferenzen und implizieren keine Zertifizierung oder Konformität eines bestimmten Produkts.

Die Präzisionslagerbaugruppe arbeitet mit präzisionsgefertigten Wälzkörpern wie Kugeln oder Rollen, die zwischen Innen- und Außenringen angeordnet sind. Dieses Design wandelt Gleitreibung in Rollreibung um und reduziert so das Drehmoment erheblich. Die Wälzkörper werden in einem Käfig gehalten, um einen gleichmäßigen Abstand zu gewährleisten und Kontakt zu vermeiden, was eine reibungslose Rotation ermöglicht. Die Laufbahnen sind hochpräzise geschliffen, um minimalen Rundlauf und hohe Steifigkeit sowohl radial als auch axial zu erreichen. Diese Steifigkeit ist entscheidend für die Aufrechterhaltung genauer Rotationspositionierung unter wechselnden Lasten. Die Leistung des Lagers hängt von der richtigen Schmierung ab, die Reibung und Wärmeentwicklung reduziert. Das Design ermöglicht präzise Winkeleinstellungen und eignet sich daher für Anwendungen mit hoher Genauigkeit, wie Drehtische in Bearbeitungszentren.
