Technische Definition und Kernbaugruppe

Ein typisches Präzisionslager wird durch die Baugruppe aus Innenring und Außenring beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Hochpräzise Wälzkörper zur Aufnahme von Radial- und Axiallasten mit minimaler Reibung in rotierenden Maschinen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

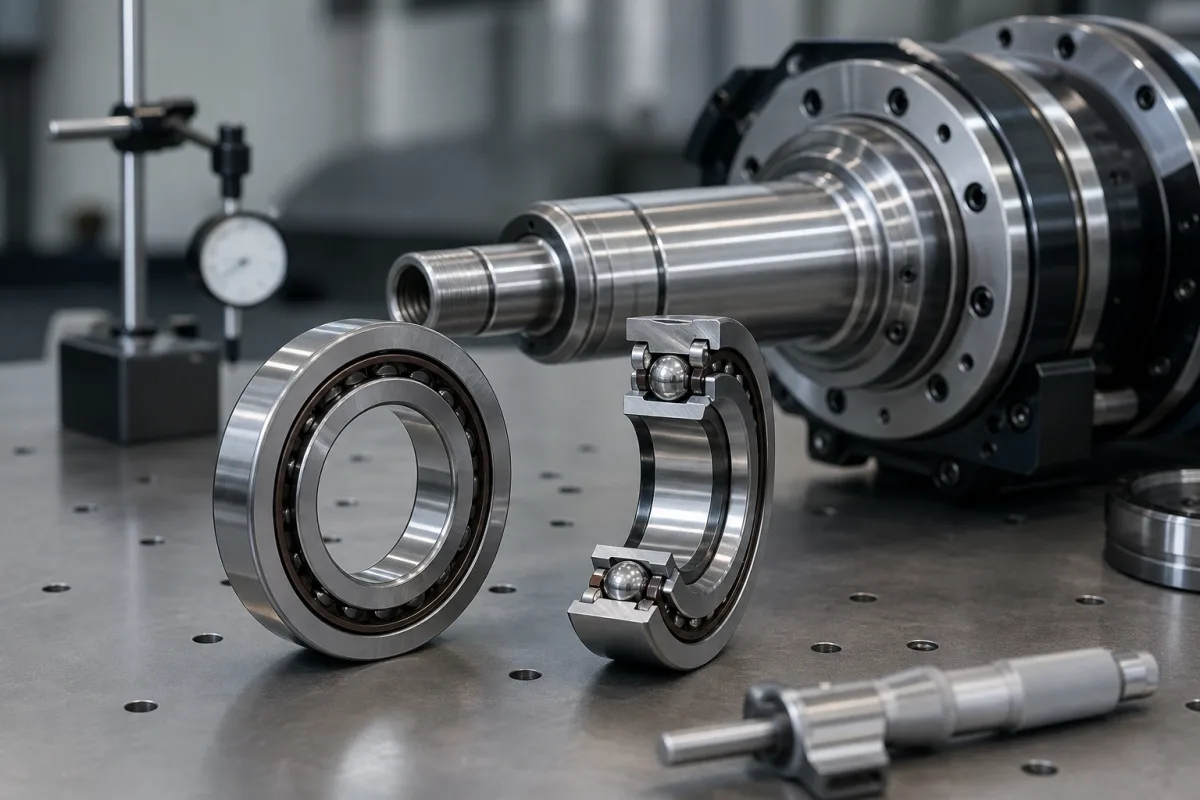

Präzisionslager in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Präzisionslager

Technische Definition

Präzisionslager sind kritische Komponenten in einem Rotationsspindelkopf und bieten der Spindelwelle eine präzise rotatorische Abstützung. Sie ermöglichen Hochgeschwindigkeitsbetrieb mit minimaler Vibration und Wärmeausdehnung, wodurch Bearbeitungsgenauigkeit und Oberflächengüte in Anwendungen wie CNC-Fräsen und Schleifen sichergestellt werden. Diese Lager werden mit engen Toleranzen, typischerweise IT5 oder besser, für Bohrungsdurchmesser, Außendurchmesser und Breitenmaße hergestellt. Die hinterlegten Materialien umfassen hochgekohlten Chromstahl (z. B. GCr15) und Keramik (Siliziumnitrid). Das Funktionsprinzip beruht auf präzise gefertigten Wälzkörpern (Kugeln oder Rollen), die zwischen Innen- und Außenring rotieren und so die Reibung im Vergleich zu Gleitkontakt minimieren. Dieses Design ermöglicht eine reibungslose, hochgeschwindige Rotation bei gleichzeitiger enger Kontrolle von Radial- und Axialschlag. Bei der Auswahl müssen Ingenieure die spezifischen Lagermaße, Lastwerte, Drehzahlgrenzen und Schmierungsanforderungen gegen die beabsichtigte Anwendung verifizieren. Schnittstellen umfassen die Spindelwelle, das Gehäuse und das Schmiersystem. Verifizierungsfragen sollten die tatsächlichen Betriebsbedingungen wie Last, Drehzahl, Temperatur und geforderte Genauigkeitsklasse berücksichtigen. Wartungssignale umfassen erhöhte Vibration, Geräusch oder Temperatur, was auf Verschleiß oder Verlust der Vorspannung hinweisen kann. Versagensgrenzen sind durch die Last- und Drehzahlwerte des Lagers definiert; deren Überschreitung kann zu vorzeitigem Ermüdungsbruch, Festfressen oder katastrophalem Versagen führen. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Präzisionslager arbeiten mit präzise gefertigten Wälzkörpern (Kugeln oder Rollen), die zwischen Innen- und Außenring rotieren. Dieses Design minimiert die Reibung im Vergleich zu Gleitkontakt und ermöglicht eine reibungslose, hochgeschwindige Rotation bei gleichzeitiger Einhaltung enger Toleranzen für Radial- und Axialschlag. Die Wälzkörper bestehen typischerweise aus hochgekohltem Chromstahl oder Keramik, und die Lagermaße werden mit engen Toleranzen (IT5 oder besser) gehalten, um eine konsistente Leistung zu gewährleisten.

Hauptmaterialien

Hochkohlenstoff-Chromstahl (z.B. GCr15), Keramik (Siliziumnitrid)
Komponenten / BOM
  • Innenring
    Dreht sich mit der Spindelwelle und bildet die Laufbahn für die Wälzkörper
    Material: Chromstahl mit hohem Kohlenstoffgehalt
  • Außenring
    Stationäres Gehäusebauteil, das das Lagergehäuse aufnimmt
    Material: Chromstahl mit hohem Kohlenstoffgehalt
  • Wälzkörper
    Kugeln oder Rollen, die die Reibung zwischen Innen- und Außenringen reduzieren
    Material: Hochkohlenstoff-Chromstahl oder Keramik
  • Käfig
    Trennt und führt Wälzkörper, hält gleichen Abstand
    Material: Messing, Stahl oder Polymer
  • Dichtungen/Abdeckungen
    Schützen das Lagerinnere vor Verschmutzung und halten die Schmierung zurück
    Material: Gummi oder Metall

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Max. Kontaktdruck: 2.500 MPa (abhängig von Materialgüte und Schmierung)
Weitere Spezifikationen:Max. Drehzahl: 15.000 min⁻¹ (variiert je nach Lagertyp und -größe), Tragfähigkeit: Dynamisch bis 50 kN, Statisch bis 30 kN (typisch für Mittelserie)
Betriebstemperatur:-40 °C bis +120 °C (Standard), bis +150 °C mit Sondermaterialien/Schmierung
Montage- und Anwendungskompatibilität
Industrielle Maschinenschmierstoffe (Mineral-/Synthetiköle)Saubere Luft-/GasumgebungenWasserbasierte Kühlmittel mit Korrosionsschutz
Nicht geeignet: Abrasive Partikelumgebungen ohne geeignete Abdichtung (z.B. sand-/staubintensive Betriebe)
Auslegungsdaten
  • Radiallast (N)
  • Axiallast (N)
  • Erforderliche Drehzahl (min⁻¹)
Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-15000 min⁻¹ Drehzahl, -40 °C bis 150 °C Temperatur, 0,1-100 kN Radiallast, 0,01-10 kN Axiallast
Belastungs- und Ausfallgrenzen
Kontaktspannung überschreitet 4,2 GPa (Hertz'sche Spannungsgrenze für Lagerstahl), Schmierfilmdicke fällt unter 0,1 µm (Grenzschmierungsschwelle), Temperatur übersteigt 200 °C (Anlasstemperatur von Lagerstahl)
Hertz'scher Kontaktermüdung durch zyklische Belastung, die die Dauerfestigkeitsgrenze des Materials überschreitet (1,1 GPa für AISI 52100-Stahl), Schmierstoffmangel führt zu adhäsivem Verschleiß (Archard-Verschleißkoeffizient >1×10⁻⁴ mm³/N·m), thermische Ausdehnungsdifferenz verursacht Brinellierung (Differenzausdehnungskoeffizient >2×10⁻⁶/°C)
Fertigungskontext
Präzisionslager wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Ermüdungsausbröckelung (Fatigue Spalling)
Ursache: Zyklische Belastung, die die Dauerfestigkeitsgrenze des Materials überschreitet, oft aufgrund von ungeeigneter Vorspannung, Fehlausrichtung oder durch Kontamination verursachter Spannungskonzentrationen
Elektrische Erosion (Fluting)
Ursache: Streuströme, die durch das Lager fließen und Lichtbogenschäden an Laufbahnen und Wälzkörpern verursachen, typischerweise von Frequenzumrichtern oder Erdungsproblemen
Wartungsindikatoren
  • Hochfrequentes metallisches Quietschen oder Pfeifen während des Betriebs
  • Sichtbare Metallpartikel im Schmierstoff oder übermäßige Wärmeentwicklung am Lagergehäuse
Technische Hinweise
  • Implementierung strenger Kontaminationskontrolle während des Einbaus und Betriebs durch Verwendung sauberer Werkzeuge, abgedichteter Gehäuse und geeigneter Filtersysteme
  • Aufrechterhaltung einer präzisen axialen Vorspannung durch kontrollierte Einbauverfahren und regelmäßige Kontrollen des thermischen Ausdehnungsausgleichs

Konformität und Fertigungsnormen

Referenznormen
ISO 492:2014 (Wälzlager - Radiallager - Toleranzen)ANSI/ABMA Std 7 (Toleranzen für Kugel- und Rollenlager)DIN 620-2 (Wälzlager - Toleranzen - Teil 2: Mess- und Prüfgrundsätze und -verfahren)
Fertigungsgenauigkeit
  • Bohrungsdurchmesser-Toleranz: ±0,0025 mm (ABEC 7/P4-Klasse)
  • Radiallauf: ≤0,003 mm (für Hochpräzisionsanwendungen)
Qualitätsprüfung
  • Rundheits- und Zylindrizitätsmessung mit Koordinatenmessgerät (KMG)
  • Schwingungsanalyse und Geräuschpegelprüfung (gemäß ISO 15242)
Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kontaminationseintrag (Partikelgröße >5 µm), der den ISO 4406-Sauberkeitscode 16/14/11 überschreitet → Dreikörper-Abrasion, die die Oberflächenrauheit auf Ra >0,4 µm erhöht → Integrierte Labyrinthdichtungen mit 0,05 mm Spalt und Überdruckspülsystem bei 0,2 bar über Umgebungsdruck
Fehlausrichtung über 0,001 rad (winklig) oder 0,1 mm (parallel) pro 100 mm Wellenlänge → Kantenbelastung, die einen lokalen Spannungskonzentrationsfaktor Kt >3 erzeugt → Selbstzentrierende Pendelrollenlager-Bauweise mit ±2° Winkelkompensation und gekrönten Rollenprofilen (logarithmisches Profil mit 0,0005 mm/mm Krönung)
