Technische Definition

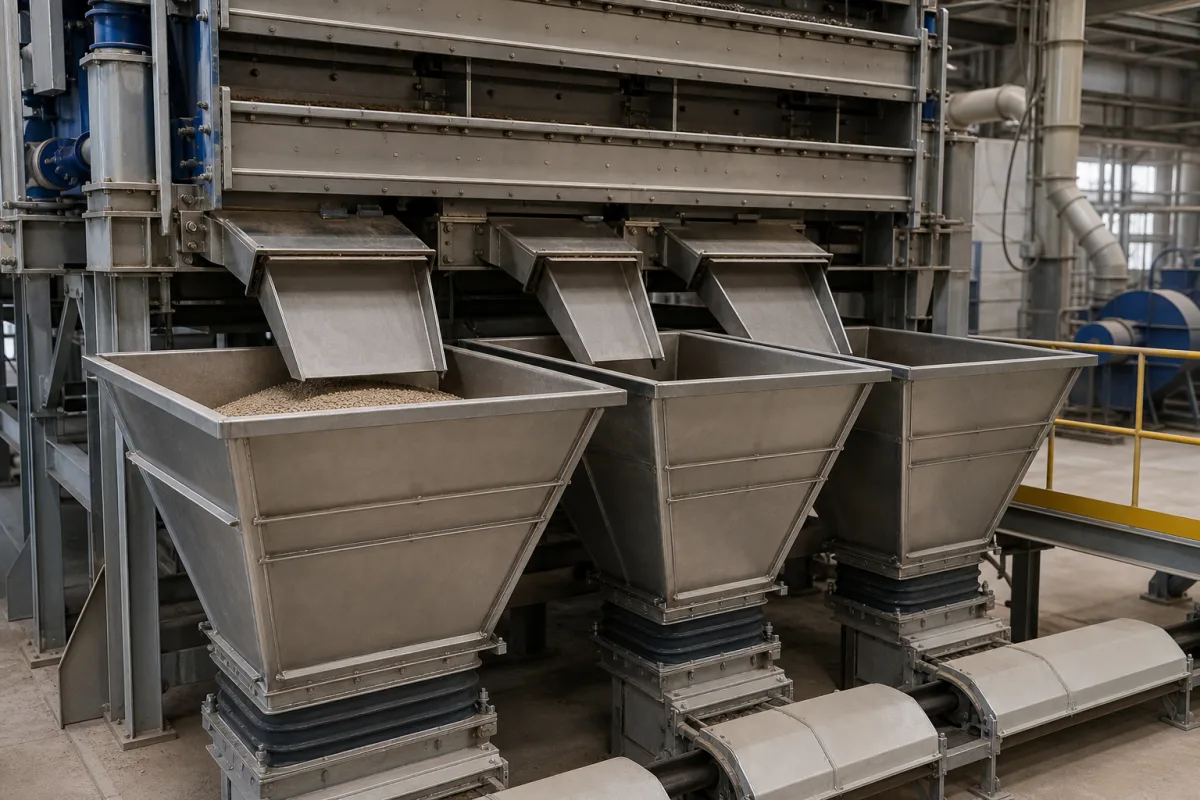

Produktsammeltrichter sind integrale Bestandteile eines Produktsiebsystems und befinden sich stromabwärts des Siebmechanismus. Ihre Hauptfunktion besteht darin, Materialien, die durch den Siebprozess getrennt und klassifiziert wurden, aufzunehmen, anzusammeln und eine kontrollierte Entladung zu ermöglichen. Sie gewährleisten einen stetigen Produktfluss zu nachgelagerten Verpackungs-, Verarbeitungs- oder Förderstufen, verhindern Engpässe und erhalten die Systemeffizienz. Das Design des Trichters umfasst typischerweise eine offene Oberseite zur Aufnahme von Material vom Siebbelag und geneigte Wände (konisch oder pyramidenförmig), die das Material durch Schwerkraft zu einem zentralen Austrag leiten. Der Austrag kann mit einem Ventil, einer Schieber- oder Rutsche ausgestattet sein, um Durchflussrate und Richtung zu regulieren. Übliche Konstruktionsmaterialien sind Edelstahl (z. B. SS304, SS316), Kohlenstoffstahl oder abriebfester Polyethylen (UHMW-PE), ausgewählt basierend auf Produkteigenschaften und Hygieneanforderungen. Wichtige Parameter bei der Auswahl eines Trichters umfassen Fassungsvermögen (0,5–5 m³), Einlassdurchmesser (200–800 mm), Auslassdurchmesser (150–600 mm), Wandstärke (2–6 mm), Materialgüte (304/316L gemäß ASTM A240), Oberflächengüte (Ra 0,8–1,6 µm), Betriebstemperatur (-20–100 °C), Betriebsdruck (0,1–0,5 MPa), Gewicht (50–500 kg) und Gesamtabmessungen (1000×1000×1500 bis 2000×2000×3000 mm). Diese Werte sind Referenzbereiche und müssen mit dem Hersteller für das spezifische Modell und die Anwendung verifiziert werden. Der Trichter arbeitet unter Schwerkraftfluss und niedrigem Druck, was eine schonende Handhabung der gesiebten Produkte ermöglicht. Die richtige Auswahl gewährleistet Kompatibilität mit vor- und nachgelagerten Geräten, während die Wartung regelmäßige Inspektion auf Verschleiß, Korrosion und Ablagerungen umfasst. Bestätigen Sie vor dem Kauf immer modellspezifische Spezifikationen und geltende Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Gesiebtes Material fällt vom Siebbelag in die offene Oberseite des Trichters. Die geneigten Wände (typischerweise konisch oder pyramidenförmig) leiten das Material durch Schwerkraft zu einem zentralen Austrag. Der Austrag kann mit einem Ventil, einer Schieber- oder Rutsche ausgestattet sein, um Durchflussrate und Richtung des gesammelten Produkts für die weitere Handhabung zu regulieren. Der Trichter arbeitet unter Schwerkraftfluss und niedrigem Druck, was eine schonende Produkthandhabung gewährleistet. Der Materialfluss ist kontinuierlich, und der Trichter bietet temporäre Lagerung, um zwischen Siebung und nachgelagerten Prozessen zu puffern. Das Design minimiert Totzonen, um Materialansammlungen zu verhindern, und erleichtert die vollständige Entleerung. Die Austragsrate kann durch die Austragsvorrichtung gesteuert werden, was die Integration mit nachgelagerten Förderern oder Verpackungsanlagen ermöglicht. Das Fassungsvermögen und die Abmessungen des Trichters werden basierend auf Durchsatz- und Lagerzeitanforderungen ausgewählt. Die richtige Auswahl von Materialien und Oberflächenbeschaffenheit ist entscheidend für Produktkompatibilität und Hygiene. Regelmäßige Inspektion auf Verschleiß, Korrosion und Ablagerungen ist erforderlich, um die Leistung aufrechtzuerhalten. Der Trichter ist kein Druckbehälter und arbeitet bei niedrigem Druck (0,1–0,5 MPa). Er ist für Schwerkraftfluss ausgelegt, und jede Änderung am Austrag oder an internen Teilen sollte mit dem Hersteller verifiziert werden.
