Technische Definition

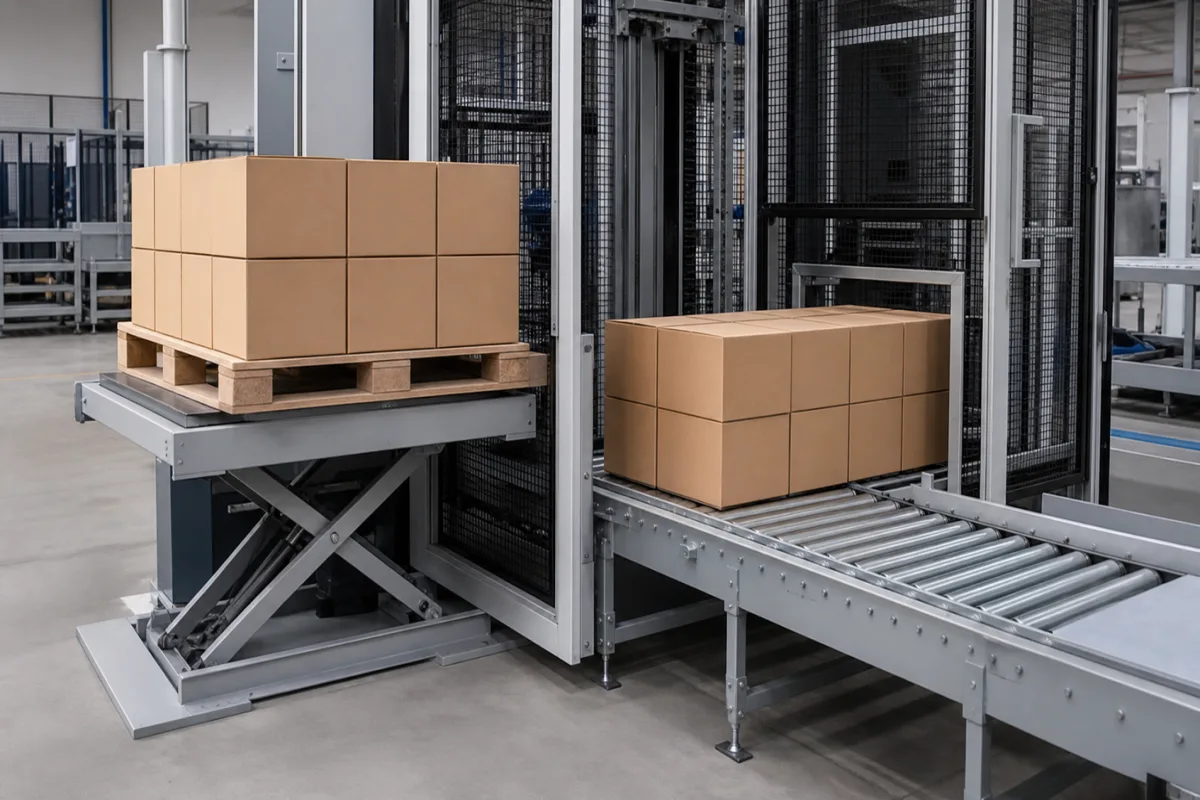

Die Produktbe- und -entladestation ist eine kritische Komponente einer automatisierten Gamma-Sterilisationslinie. Sie dient als Schnittstelle, an der Produkte in das Sterilisationssystem eingeführt und nach dem Sterilisationszyklus wieder entnommen werden. Diese Station integriert typischerweise Förderbänder, Roboterarme oder automatisierte Fahrzeuge (AGVs), um Produkte effizient zu handhaben und die Sterilbarriere der Linie aufrechtzuerhalten. Die Station ist für den Einsatz in kontrollierter Umgebung ausgelegt und verwendet Materialien wie Edelstahl (AISI 304/316), eloxiertes Aluminium und lebensmittelechte Kunststoffe (z. B. PTFE, UHMW-PE), um Haltbarkeit und Kompatibilität mit Sterilisationsprozessen zu gewährleisten. Zu den wichtigsten Parametern gehören eine Beladekapazität von 500–2000 kg pro Palette, eine Zykluszeit von 30–120 Sekunden, eine Positioniergenauigkeit von ±0,5 mm und ein Betriebsdruck von 0,6–0,8 MPa. Die elektrische Versorgung erfolgt dreiphasig mit 380–480 V AC (IEC 60038), die Steuerspannung beträgt 24 V DC ±10 % (IEC 61131-2). Die Station arbeitet in einem Umgebungstemperaturbereich von 5–40 °C und einer Luftfeuchtigkeit von 20–80 % rF (nicht kondensierend). Der Schutzgrad ist IP54–IP65 (IEC 60529). Das Rahm material ist Edelstahl der Güte 304–316 (ASTM A240). Die Fördergeschwindigkeit ist über Frequenzumrichter von 5–20 m/min einstellbar. Das Maschinengewicht liegt zwischen 1500–3500 kg, die Stellfläche (Länge × Breite) beträgt 3–6 m². Diese Werte sind Referenzbereiche und müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden. Die Station ist kein eigenständiges Produkt, sondern eine Komponente, die für die Integration in ein größeres System ausgelegt ist. Es ist wichtig, die Kompatibilität mit vorhandenen Fördersystemen, Steuerungen und Schnittstellen zur Sterilisationskammer zu bestätigen. Regelmäßige Wartung und Validierung sind erforderlich, um eine gleichbleibende Leistung und Einhaltung geltender Normen zu gewährleisten.
Funktionsprinzip
Die Station empfängt Produkte aus einem vorgelagerten Prozess oder Lagerbereich. Mithilfe automatisierter Mechanismen (z. B. Förderbänder, Hubvorrichtungen, Robotergreifer) positioniert und transferiert sie Produkte präzise auf Träger oder in den Eintrittsbereich der Sterilisationskammer. Nach der Sterilisation kehrt sich der Prozess um: Die Station empfängt die sterilisierten Produkte aus dem Austrittsbereich, entlädt sie von den Trägern und transferiert sie zu nachgelagerten Verpackungs- oder Lagerbereichen, wobei menschliche Eingriffe und Kontaminationsrisiken minimiert werden. Die Steuerung der Station koordiniert mit der SPS der Sterilisationslinie, um einen synchronisierten Betrieb zu gewährleisten. Sensoren überwachen Produktpräsenz und -position, und Sicherheitsverriegelungen verhindern den Betrieb unter unsicheren Bedingungen. Die Station ist so konstruiert, dass sie die Sterilbarriere durch geeignete Materialien und Dichtungsmechanismen aufrechterhält. Es ist wichtig, die Parameter der Station, wie Zykluszeit und Positioniergenauigkeit, auf die spezifischen Anforderungen des Sterilisationsprozesses abzustimmen. Die Leistung der Station sollte durch regelmäßige Tests und Kalibrierung validiert werden. Eine unzureichende Wartung kann zu Fehlausrichtung, Kontamination oder Stillstand führen. Daher wird eine regelmäßige Inspektion beweglicher Teile, Sensoren und Dichtungen empfohlen. Das Design der Station ermöglicht die Integration mit verschiedenen Materialflusssystemen, aber die Kompatibilität muss mit dem Hersteller bestätigt werden.
