Dichtungsaktuator

Produktspezifikationen

Technische Details und Fertigungskontext für Dichtungsaktuator

Technische Definition

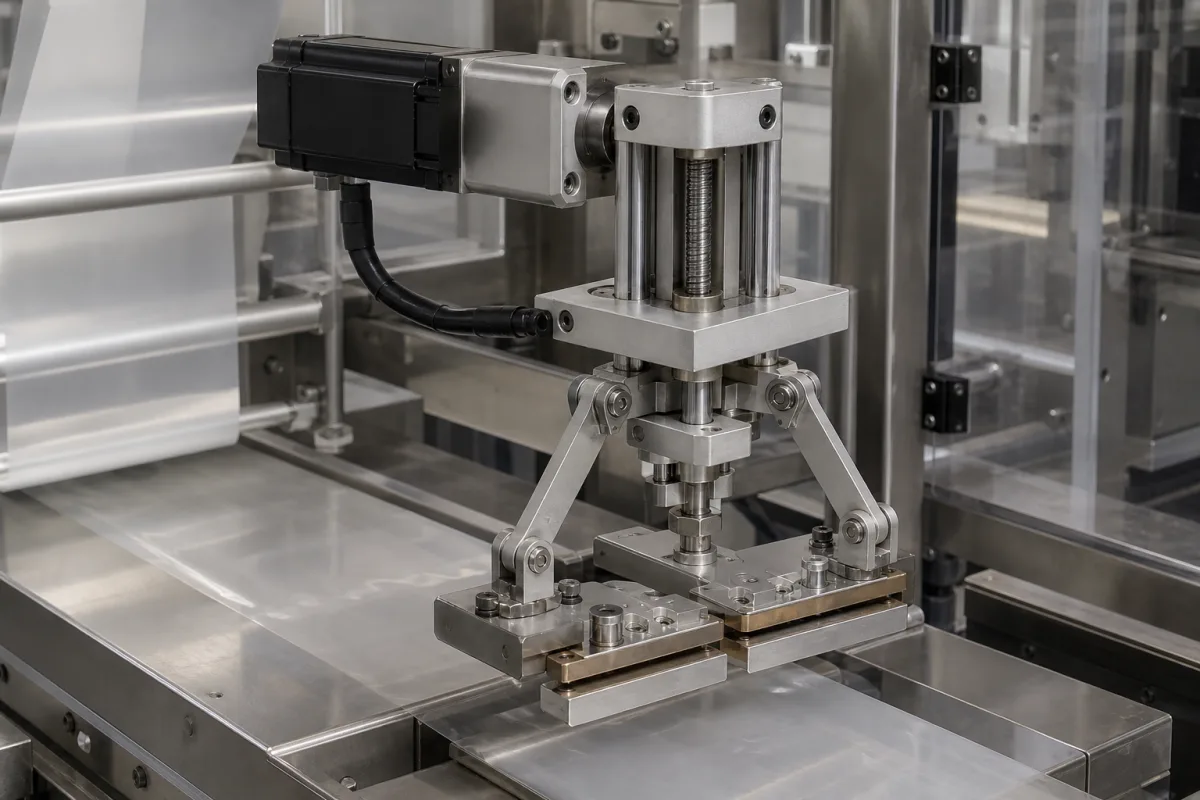

Der Dichtungsaktuator ist eine kritische Komponente in einem automatischen Dichtungsmechanismus. Er wandelt Steuersignale (pneumatisch, hydraulisch oder elektrisch) in präzise lineare oder rotatorische Bewegungen um. Diese Bewegung übt Druck auf das Dichtelement (z. B. Dichtung, O-Ring oder Dichtbacke) aus oder hebt ihn auf, wodurch die Öffnungs- und Schließzyklen des Dichtungsprozesses ermöglicht werden. Seine Leistung beeinflusst direkt die Zuverlässigkeit, Geschwindigkeit und Konsistenz der Abdichtung. Diese Komponente wird in der Maschinen- und Anlagenbauindustrie eingesetzt und in automatisierte Dichtungssysteme integriert. Der Aktuator ist in pneumatischen, hydraulischen und elektromechanischen Versionen erhältlich, die jeweils für unterschiedliche Anwendungsanforderungen geeignet sind. Pneumatische Aktuatoren verwenden Druckluft, um einen Kolben zu bewegen; hydraulische Aktuatoren verwenden Druckflüssigkeit; elektrische Aktuatoren verwenden einen Motor und eine Spindel. Die Wahl des Typs hängt von Faktoren wie verfügbarer Energiequelle, erforderlicher Kraft, Geschwindigkeit und Steuerungspräzision ab. Wichtige Parameter bei der Auswahl eines Dichtungsaktuators sind: Betriebsdruck (1,0–1,6 MPa), Hublänge (20–100 mm, Sonderhübe erhältlich), Schubkraft (500–5000 N), Ansprechzeit (0,5–2,0 s für vollen Hub), Positionswiederholbarkeit (±0,05 mm), Versorgungsspannung (24 V DC ±10 % für elektromechanische Versionen), Leistungsaufnahme (50–200 W Spitze während der Betätigung), Betriebstemperatur (-20 bis 80 °C), Schutzart (IP54–IP65 gemäß IEC 60529), Gehäusematerial (304/316L Edelstahl gemäß ASTM A276) und Gewicht (5–25 kg, abhängig von Größe und Schubkraft). Hinterlegte Materialien umfassen Edelstahl für Gehäuse und Kolbenstange, Aluminiumlegierung für das Gehäuse und Nitrilkautschuk oder Viton für Dichtungen. Diese Materialien bieten Korrosionsbeständigkeit und Haltbarkeit in typischen Industrieumgebungen. Für eine ordnungsgemäße Integration muss der Aktuator auf die spezifische Dichtungsanwendung abgestimmt sein. Verifizierungsfragen umfassen: Welche Dichtkraft und welcher Hub sind erforderlich? Welche Steuersignal-Schnittstelle ist verfügbar? Wie sind die Umgebungsbedingungen (Temperatur, Feuchtigkeit, Staub)? Welche Zyklusrate und Einschaltdauer sind erforderlich? Wartungssignale umfassen reduzierte Dichtkraft, langsamere Reaktion oder sichtbare Lecks. Fehlergrenzen umfassen den Betrieb außerhalb der angegebenen Druck-, Temperatur- oder Spannungsbereiche, was zu Dichtungsschäden oder Aktuatorfehlfunktionen führen kann. Überprüfen Sie vor dem Kauf immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Der Aktuator empfängt ein Befehlssignal (z. B. von einer SPS oder einem Sensor). Basierend auf seinem Typ wandelt er dieses Signal in mechanische Kraft um: Pneumatische Aktuatoren verwenden Druckluft, um einen Kolben zu bewegen; hydraulische Aktuatoren verwenden Druckflüssigkeit; elektrische Aktuatoren verwenden einen Motor und eine Spindel. Diese Kraft wird auf eine Stange oder einen Arm übertragen, der das Dichtungswerkzeug in Position bringt, um das Dichtmaterial gegen die Zielfläche zu drücken und so eine hermetische oder druckdichte Abdichtung zu erzeugen.

Hauptmaterialien

Edelstahl (Gehäuse/Kolbenstange), Aluminiumlegierung (Gehäuse), Nitrile Rubber/Viton (Dichtungen)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Betriebsdruck	1.0–1.6 MPa
Hub	20–100 mm	Custom strokes available
Schubkraft	500–5000 N	Required to compress seal
Ansprechzeit	0.5–2.0 s	Full stroke
Wiederholgenauigkeit	±0.05 mm	Ensures consistent seal compression
Versorgungsspannung	24 ±10% V DC	For electromechanical versions
Leistungsaufnahme	50–200 W	Peak during actuation
Betriebstemperatur	-20–80 °C	Seal material limits
Schutzart	IP54–IP65	Dust and water resistanceIEC 60529
Gehäusematerial	304/316L	Corrosion resistantASTM A276
Gewicht	5–25 kg	Depends on size and thrust

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Zylinderkörper
Beherbergt den Kolben und den inneren Mechanismus, enthält das Arbeitsmedium (Luft/Öl) oder führt den elektrischen Antrieb.
Material: Aluminiumlegierung oder rostfreier Stahl
Kolben-/Stangenbaugruppe
Wandelt Fluid-Druck oder Drehmoment eines Rotationsmotors in lineare Kraft und Bewegung um. Die Stange verbindet mit der externen Dichtungswerkzeugeinrichtung.
Material: Vergüteter Stahl oder Edelstahl
Dichtungen (Kolbenstangendichtung, Kolbendichtung)
Verhindern das Austreten des Arbeitsmediums (Luft, Öl) aus dem Zylinder, um Druck und Effizienz aufrechtzuerhalten.
Material: Nitrile-Butadien-Kautschuk (NBR), Polyurethan oder Fluorkautschuk (FKM)
Motor und Leitspindel
Die elektrische Version des Antriebs: Ein Motor dreht eine Leitspindel, anstatt dass Fluid einen Kolben drückt.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 100 bar
Weitere Spezifikationen:	Durchflussrate: 0-500 L/min, Schlammkonzentration: ≤30 % Feststoffe nach Gewicht
Betriebstemperatur:	-40 °C bis 200 °C

Montage- und Anwendungskompatibilität

Wasserbasierte FluideHydrauliköleLebensmittelgeeignete Medien

Nicht geeignet: Hochabrasive Schlämme mit >30 % Feststoffen

Auslegungsdaten

Erforderliche Dichtungskraft (N)
Betätigungshublänge (mm)
Systembetriebsdruck (bar)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-25,0 bar

Belastungs- und Ausfallgrenzen

28,5 bar (150 % des maximalen Nenndrucks)

Plastische Verformung des Aktuatorengehäuses aufgrund von Umfangsspannung, die die Streckgrenze von 6061-T6 Aluminium (276 MPa) überschreitet

Fertigungskontext

Dichtungsaktuator wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Dichtungsverschlechterung

Ursache: Chemische Unverträglichkeit mit Prozessmedien, die zu Quellung, Verhärtung oder Rissbildung von elastomeren Dichtungen führt

Aktuatorblockierung

Ursache: Verschmutzungseintritt (Staub, Partikel, Feuchtigkeit) in bewegliche Komponenten, der Reibung und mechanische Störungen verursacht

Wartungsindikatoren

Hörbares Zischen oder Quietschen während des Betriebs, das auf Dichtungsleckage oder unzureichende Schmierung hinweist
Sichtbare Fluidleckage um das Aktuatorengehäuse oder die Stange, die auf Dichtungsversagen hindeutet

Technische Hinweise

Einen regelmäßigen Schmierplan mit herstellerspezifischen Schmiermitteln implementieren, die sowohl mit den Dichtungen als auch mit den Aktuatormaterialien kompatibel sind
Schutzbalge oder -manschetten an exponierten Stangen installieren, um Verschmutzungseintritt zu verhindern und eine saubere Betriebsumgebung zu erhalten

Konformität und Fertigungsnormen

Referenznormen

ANSI/B93.5M - Hydraulische Fluidkraft - ZylinderDIN EN 15714-3 - Industriearmaturen - Aktuatoren

Fertigungsgenauigkeit

Wellendurchmesser: +/-0,01 mm
Oberflächenrauheit: Ra 0,8 µm

Qualitätsprüfung

Drucklecktest
Materialhärtetest

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektromagnetische Störung von benachbarten 480-V-Wechselstrommotorantrieben → Hall-Effekt-Sensorsignalverfälschung, die zu Positionsrückmeldungsverlust führt → Geschirmte verdrillte Leitungen mit Ferritdrosseln und 0,1-µF-Bypasskondensatoren an den Sensoreingängen

Zyklische Belastung bei 15 Hz, die 10^7 Zyklen überschreitet → Ermüdungsrissausbreitung in M8-Montageschrauben → Schrauben der Güte 10.9 aus legiertem Stahl mit gewalzten Gewinden und einem Vorspannmoment von 40 N·m ±10 %

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Dichtungsaktuator

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Dichtungsaktuator

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Arten von Dichtungsaktuator gibt es?

Dichtungsaktuator sind in pneumatischen, hydraulischen und elektromechanischen Versionen erhältlich. Pneumatische Aktuatoren verwenden Druckluft, hydraulische Aktuatoren verwenden Druckflüssigkeit und elektrische Aktuatoren verwenden einen Motor und eine Spindel. Die Wahl hängt von der Energiequelle, der Kraft, der Geschwindigkeit und den Steuerungsanforderungen der Anwendung ab.

Welche Materialien werden bei der Konstruktion verwendet?

Gehäuse und Kolbenstange bestehen aus Edelstahl (304/316L gemäß ASTM A276), das Gehäuse aus Aluminiumlegierung und die Dichtungen aus Nitrilkautschuk oder Viton. Diese Materialien bieten Korrosionsbeständigkeit und Haltbarkeit.

Was ist die Schutzart?

Die Schutzart ist IP54 bis IP65 gemäß IEC 60529 und bietet Staub- und Wasserschutz. Die genaue Schutzart hängt vom Modell und der Konfiguration ab; verifizieren Sie mit dem Hersteller.
