Technische Definition

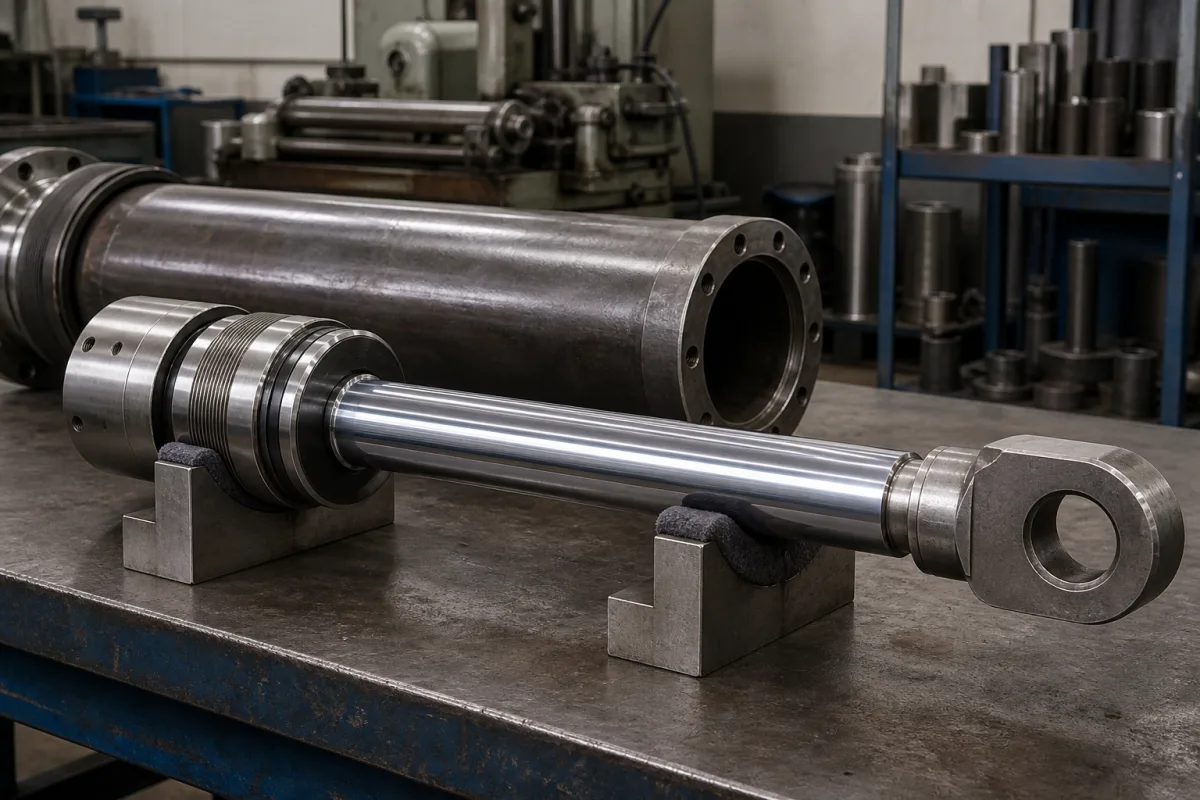

Die Kolben-/Stangenbaugruppe ist eine kritische Komponente in einem Aktuatorsystem, die hydraulischen oder pneumatischen Druck in gesteuerte lineare Bewegung umwandelt. Der Kolben bewegt sich in einem Zylinder, während die Pleuelstange diese Bewegung auf den externen Mechanismus überträgt und so präzise Positionierung und Kraftanwendung in industriellen Anwendungen ermöglicht. Diese Baugruppe wird typischerweise in Hydraulik- und Pneumatikzylindern für den Maschinen- und Anlagenbau verwendet. Der Kolben ist gegen die Zylinderbohrung abgedichtet, und die Stange erstreckt sich durch die Zylinderendkappe, oft mit einer Stangendichtung, um Leckagen zu verhindern. Die Leistung der Baugruppe wird durch mehrere Parameter beeinflusst, einschließlich Bohrungsdurchmesser, Hublänge, Betriebsdruck, Kolbenstangendurchmesser, Kolbengeschwindigkeit, Betriebstemperatur und Materialien. Zum Beispiel reicht der Bohrungsdurchmesser von 32 bis 200 mm und beeinflusst die Kraftabgabe; die Hublänge reicht von 50 bis 1000 mm und definiert den Verfahrbereich; der Betriebsdruck liegt typischerweise bei 1,0 bis 1,6 MPa, wobei und über 1,6 MPa Dichtungen beschädigt werden können. Der Kolbenstangendurchmesser reicht von 12 bis 70 mm und beeinflusst Knickfestigkeit und Gewicht. Die Kolbengeschwindigkeit reicht von 0,1 bis 1,5 m/s, wobei höhere Geschwindigkeiten spezielle Dichtungen und Kühlung erfordern können. Die Betriebstemperatur reicht von -20 bis 80 °C, außerhalb dieses Bereichs werden Dichtungslebensdauer und Materialeigenschaften beeinträchtigt. Materialien in den Unterlagen umfassen Kohlenstoffstahl, Edelstahl und Aluminiumlegierung; zum Beispiel kann das Zylinderrohrmaterial 304 Edelstahl (ASTM A276) für Korrosionsbeständigkeit oder 6061-T6 Aluminium für Gewichtsreduzierung sein, während das Kolbenstangenmaterial oft 1045 Kohlenstoffstahl (ASTM A29) mit Hartverchromung für Verschleißfestigkeit ist. Dichtungsmaterial kann NBR (ASTM D2000) für Erdölflüssigkeiten oder FKM für hohe Temperaturen sein. Die Oberflächenrauheit der Kolbenstange ist entscheidend für die Dichtungslebensdauer, typischerweise 0,2–0,4 µm Ra (ISO 1302). Das Gewicht reicht von 2 bis 50 kg, abhängig von Bohrung, Hub und Material. Die Dämpfungsart ist einstellbar, um Endlagenschläge zu reduzieren. Referenznormen umfassen ISO 6020-2, ISO 6195, ISO 8131 und ISO 1302. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Wenn Flüssigkeitsdruck auf eine Seite des Kolbens ausgeübt wird, entsteht eine Kraftdifferenz, die den Kolben linear im Zylinder bewegt. Die Pleuelstange überträgt diese Bewegung auf den Ausgang des Aktuators und ermöglicht so gesteuerte Aus- oder Einfahrbewegungen. Die erzeugte Kraft ist proportional zum Druck und zur effektiven Kolbenfläche. Die Stange überträgt die Kraft auf die externe Last, während Dichtungen Flüssigkeitslecks verhindern und den Druck aufrechterhalten. Die Bewegungsgeschwindigkeit hängt von Durchflussrate und Kolbenfläche ab. Die Dämpfung am Hubende absorbiert Aufprallenergie.
