Magnetventile

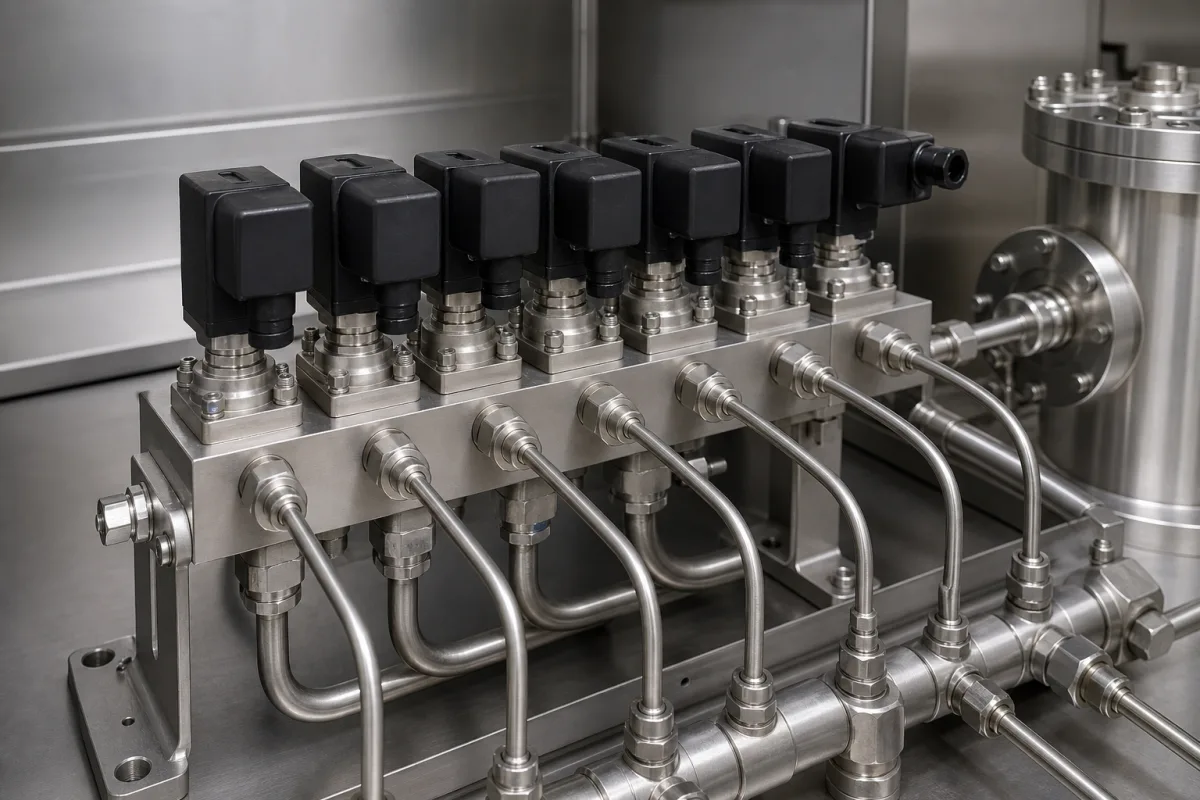

Magnetventile sind elektromechanische Komponenten, die zur Regelung des Gasflusses in Spül- und Vakuumsystemen verwendet werden. Sie funktionieren, indem ein elektrisches Signal eine Magnetspule erregt, die ein Magnetfeld erzeugt, das einen Kolben oder Anker bewegt und so die Ventilöffnung öffnet oder schließt. Dies ermöglicht eine präzise Steuerung von Spülzyklen, Druckregelung und Systemisolierung. Die Ventile sind typischerweise mit einem Gehäuse aus Edelstahl (Güte 304) oder Messing gefertigt, mit PTFE-Dichtungen und einer Kupferspule. Sie sind in Nennweiten von 15 bis 50 mm (ISO 6708) erhältlich und für Betriebsdrücke zwischen 1,0 und 1,6 MPa ausgelegt. Der Durchflusskoeffizient (Cv) liegt bei voller Öffnung (basierend auf Wasser) zwischen 4,5 und 20 m³/h. Die Ansprechzeit vom Signal bis zum vollen Hub beträgt 10 bis 30 ms. Die Leckagerate entspricht Klasse VI, mit maximal 0,01 % des Nenndurchflusses. Die Spulenspannung beträgt 24 V DC (±10 %) nach IEC 60038, mit einer Leistungsaufnahme von 8 bis 15 W (Halteeleistung; Einschaltstrom kann höher sein). Der Betriebstemperaturbereich liegt bei -10 bis 60 °C für Medium und Umgebung. Die Schutzart ist IP65 nach IEC 60529, staubdicht und geschützt gegen Strahlwasser. Das Dichtungsmaterial ist EPDM, beständig gegen Wasser und milde Chemikalien. Das Gewicht variiert je nach Größe und Konfiguration zwischen 1,5 und 4,5 kg. Diese Ventile werden häufig in industriellen Spül- und Vakuumsystemen eingesetzt, wo eine zuverlässige und reproduzierbare Gasflusssteuerung erforderlich ist. Es ist wichtig, modellspezifische Werte und Normen vor dem Kauf mit dem Hersteller oder Lieferanten zu verifizieren, da die tatsächliche Leistung je nach Anwendungsbedingungen variieren kann.

Wenn ein elektrischer Strom an die Magnetspule angelegt wird, erzeugt sie ein Magnetfeld, das einen Kolben oder Anker bewegt und so die Ventilöffnung öffnet oder schließt, um den Gasfluss zu steuern. Beim Abschalten der Spule bringt eine Federkraft das Ventil in seine Ausgangsposition zurück. Der Betrieb des Ventils ist binär (offen oder geschlossen) und wird durch ein elektrisches Signal gesteuert, was eine schnelle Reaktion und präzise Zeitsteuerung in Spül- und Vakuumsystemen ermöglicht. Die Stärke des Magnetfelds und die Federkraft bestimmen die Ansprechzeit und die Druckfestigkeit des Ventils. Das Design stellt sicher, dass das Ventil bei Stromausfall in einen sicheren Ausgangszustand zurückkehrt, der typischerweise geschlossen ist, um einen unbeabsichtigten Gasfluss zu verhindern.
