Prüfkopf / Spannmechanismus

Auf Basis strukturierter CNFX-Herstellerprofile wird Prüfkopf / Spannmechanismus im Bereich Maschinen- und Anlagenbau anhand von Spannkraft bis Betriebsdruck eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Prüfkopf / Spannmechanismus wird durch die Baugruppe aus Spannbacke und Dichtungsdichtung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Komponente einer Druckprüfeinheit, die Spannkraft aufbringt und aufrechterhält, um Prüflinge während Druckprüfverfahren zu sichern.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

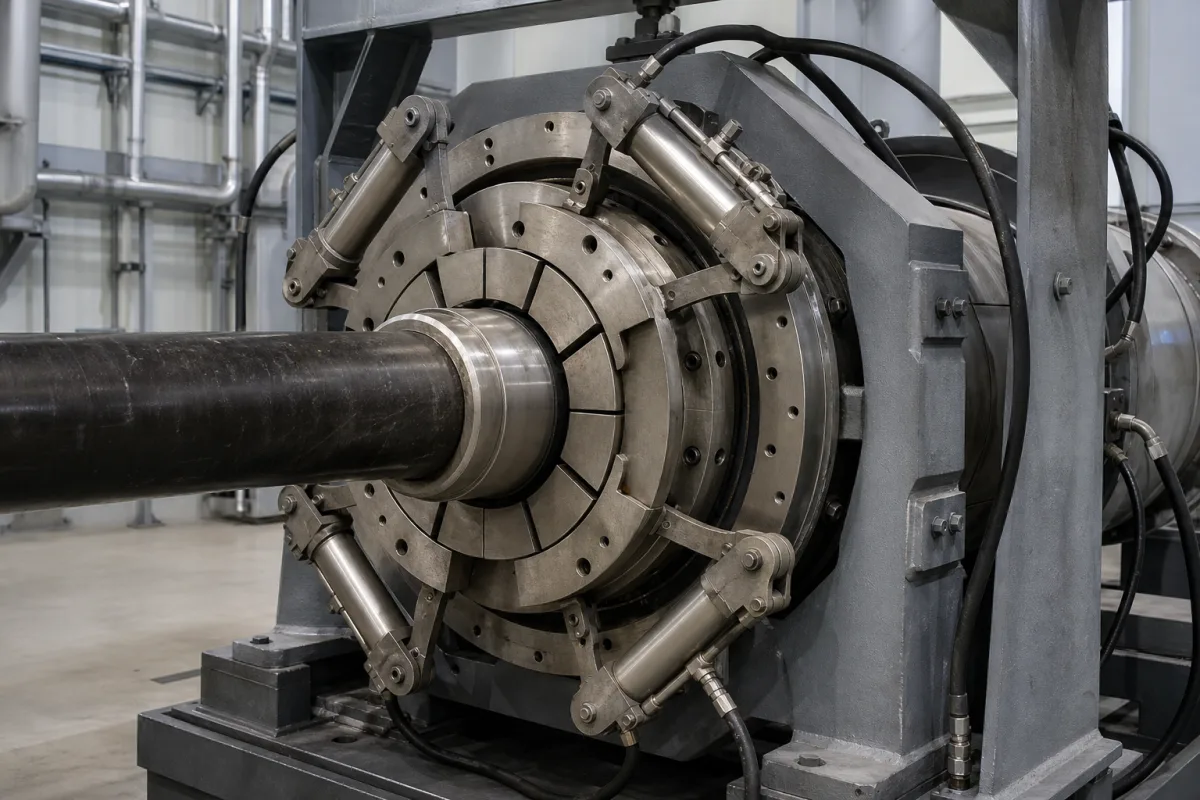

Prüfkopf / Spannmechanismus in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Prüfkopf / Spannmechanismus

Technische Definition

Der Prüfkopf/Spannmechanismus ist eine kritische Komponente von Druckprüfeinheiten, die verwendet wird, um Prüflinge während Druckprüfungen sicher zu halten.Er gewährleistet ordnungsgemäße Abdichtung und Ausrichtung, während er kontrollierte Spannkraft aufbringt, um Lecks oder Bewegungen des Prüflings unter Druck zu verhindern.Dieser Mechanismus verbindet sich typischerweise mit der Druckquelle und den Messsystemen, um eine abgedichtete Prüfumgebung zu schaffen.Der Mechanismus ist ausgelegt, um eine Reihe von Prüfdrücken und Prüflingsgrößen aufzunehmen, wobei die Spannkraft zwischen 50 und 200 kN einstellbar ist, um die durch den Prüfdruck erzeugte Kraft zu übertreffen und so Lecks zu verhindern.Der Prüfdruckbereich erstreckt sich von 0,5 bis 10 MPa, wobei höhere Drücke verstärkte Spannung erfordern.Der Spannhub reicht von 50 bis 150 mm, um Höhenunterschiede der Prüflinge auszugleichen, und die Positioniergenauigkeit wird innerhalb von ±0,05 mm gehalten, um wiederholbare Prüfbedingungen zu gewährleisten.Die Spann geschwindigkeit ist von 5 bis 20 mm/s einstellbar, um die Zykluszeit zu optimieren.Der Mechanismus erfordert eine dreiphasige AC-Versorgungsspannung von 220–380 V (IEC 60038) und verbraucht 1,5–5,5 kW, abhängig von der Hydraulikpumpengröße.Die Betriebstemperatur ist auf -10 bis 60 °C begrenzt, da Dichtungen über 60 °C degradieren.Der Schutzgrad ist IP54 bis IP65 (IEC 60529), wobei IP65 für Abspritzumgebungen geeignet ist.Das Hauptmaterial ist gehärteter 45#-Stahl (GB/T 699) für Verschleißfestigkeit, und das Gerät wiegt 150–350 kg, wobei schwerere Konfigurationen eine Kraninstallation erfordern.Dichtungselastomere werden für effektive Abdichtung verwendet.Diese Komponente ist entscheidend für die Integrität und Sicherheit von Druckprüfverfahren in verschiedenen industriellen Anwendungen.Stellen Sie sicher, dass Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten verifizieren.

Funktionsprinzip

Der Spannmechanismus bringt mechanische Kraft durch hydraulische, pneumatische oder mechanische Mittel auf, um den Prüfling gegen den Prüfkopf zu sichern. Der Prüfkopf bietet die Schnittstellenfläche und Dichtungselemente, die den Prüfdruck aufnehmen. Während des Betriebs hält der Mechanismus eine konstante Spannkraft aufrecht, während er die Druckbeaufschlagung und Überwachung über integrierte Anschlüsse ermöglicht. Die Spannkraft wird so eingestellt, dass sie die durch den Prüfdruck erzeugte Kraft übersteigt, um Lecks zu verhindern. Hub und Geschwindigkeit des Mechanismus sind einstellbar, um unterschiedliche Prüflingshöhen aufzunehmen und Zykluszeiten zu optimieren. Die Positioniergenauigkeit gewährleistet wiederholbare Ausrichtung für konsistente Prüfergebnisse.

Hauptmaterialien

Edelstahl, Legierter Stahl, Dichtelastomere

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Spannkraft	50–200 kN	Must exceed test pressure force to prevent leakage.
Betriebsdruck	1.0–1.6 MPa
Prüfdruckbereich	0.5–10 MPa	Higher pressures require reinforced clamping.
Spannhub	50–150 mm	Accommodates specimen height variations.
Positioniergenauigkeit	±0.05 mm	Ensures repeatable test conditions.
Spannungsgeschwindigkeit	5–20 mm/s	Faster speeds reduce cycle time.
Versorgungsspannung	220–380 V AC	Three-phase for higher power.IEC 60038
Leistungsaufnahme	1.5–5.5 kW	Depends on hydraulic pump size.
Betriebstemperatur	-10–60 °C	Seals degrade above 60°C.
Schutzart	IP54–IP65	IP65 for washdown environments.IEC 60529
Werkstoff	45# Stahl	Hardened for wear resistance.GB/T 699
Gewicht	150–350 kg	Heavier units require crane installation.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Spannbacke
Übt direkte Kraft zur Sicherung des Prüflings aus
Material: Vergüteter Stahl
Dichtungsdichtung
Erzeugt einen druckdichten Verschluss zwischen Prüfkopf und Prüfling
Material: Synthetischer Kautschuk oder Polymer
Betätigungsmechanismus
Stellt die Kraft zum Betätigen der Spannbacken bereit
Material: Stahllegierung
Druckanschluss
Schnittstelle zum Anschluss von Druckquelle und Messgeräten
Material: Edelstahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10.000 psi (690 bar)
Weitere Spezifikationen:	Max. Spannkraft: 50 kN, Hubweg: 0-100 mm, Wiederholgenauigkeit: ±0,01 mm
Betriebstemperatur:	-20°C bis 150°C

Montage- und Anwendungskompatibilität

HydraulikölDruckluftWasser/Glykol-Gemische

Nicht geeignet: Korrosive chemische Schlämme mit abrasiven Partikeln

Auslegungsdaten

Prüflingsabmessungen (Durchmesser/Länge)
Erforderliche Spannkraft (basierend auf Prüfdruck)
Verfügbarer Montageraum und Aktorhubanforderungen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-1000 bar Spannkraft, 5-50 mm Hubweg, -20°C bis 150°C Betriebstemperatur

Belastungs- und Ausfallgrenzen

Hydraulische Dichtungsversagen bei 1200 bar Spannkraft, mechanisches Fließen bei 1300 bar, thermischer Abbau von Dichtungen bei 180°C

Dichtungsextrusionsversagen aufgrund der Druckübertragung nach dem Pascalschen Gesetz, die die Streckgrenze des Dichtungsmaterials überschreitet (EPDM-Gummi: 15 MPa Streckgrenze), thermischer Ausdehnungskoeffizienten-Mismatch (Stahl: 11,8×10⁻⁶/°C vs. EPDM: 220×10⁻⁶/°C) verursacht Dichtungskompressionsverlust

Fertigungskontext

Prüfkopf / Spannmechanismus wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verschleißbedingte Fehlausrichtung

Ursache: Abrasive Partikel in der Spannumgebung verursachen allmählichen Verschleiß an Kontaktflächen, was zu reduzierter Spannkraft und Positionsgenauigkeit führt.

Ermüdungsrissbildung in Strukturkomponenten

Ursache: Zyklische Belastung aus wiederholten Spannoperationen, die die Materialermüdungsgrenzen überschreitet, oft verstärkt durch Spannungskonzentrationen an Konstruktionsmerkmalen.

Wartungsindikatoren

Hörbare Schleif- oder Kratzgeräusche während der Spannzyklen
Sichtbare Fehlausrichtung oder Wackeln während des Betriebs, was auf Verschleiß in Führungsmechanismen hinweist

Technische Hinweise

Einführung regelmäßiger Reinigungsprotokolle zur Entfernung abrasiver Verunreinigungen von Spannflächen und Führungen
Etablierung eines vorbeugenden Wartungsplans für Drehmomentverifizierung und Ausrichtungsprüfungen unter Verwendung von Laserausrichtungsgeräten

Konformität und Fertigungsnormen

Referenznormen

ISO 2768-1: Allgemeintoleranzen für Längen- und WinkelmaßeDIN 8606: Werkzeugmaschinen - Prüfbedingungen für Bearbeitungszentren - Genauigkeit von Fertigungsprüfstücken

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,01mm
Ebenheit der Oberfläche: 0,05mm pro 100mm

Qualitätsprüfung

Maßliche Verifikation mit KMM (Koordinatenmessmaschine)
Härteprüfung (Skala nach Rockwell oder Vickers)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Hydraulikflüssigkeitsverschmutzung, die den ISO 4406 18/16/13 Reinheitsgrad überschreitet → Steckenbleiben des Wegeventils im hydraulischen Steuerkreis, was zu unkontrolliertem Druckabbau führt → Einbau eines 3 μm Absolut-Filters mit Differenzdrucküberwachung und automatischer Umgehung

Ermüdungsrissinitiierung an einem Spannungskonzentrationsfaktor Kt=3,2 im Kolbenstangen-Übergangsradius → Katastrophaler Bruch während der Druckhaltephase bei 85 % der Streckgrenze → Implementierung von Kugelstrahlen zur Induzierung einer 400 MPa Druckeigenspannungsschicht, Vergrößerung des Übergangsradius zur Reduzierung von Kt auf 1,8
