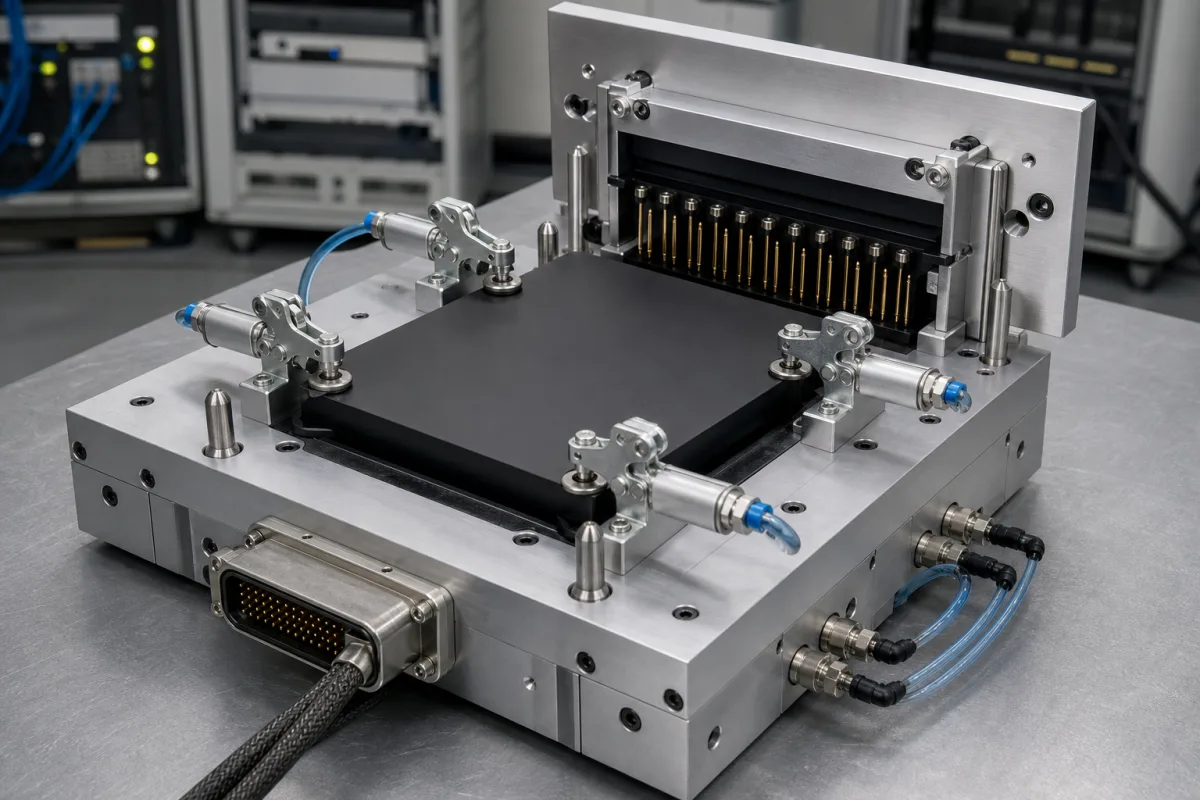

Prüfvorrichtungs-Baugruppe

Die Prüfvorrichtungs-Baugruppe ist eine modulare Komponente innerhalb eines integrierten Testmoduls, die eine präzise mechanische Positionierung und sichere Montage von Prüflingen ermöglicht. Sie gewährleistet wiederholbare Ausrichtung und stabile Kontaktpunkte für Sensoren und Messgeräte während funktionaler, umgebungsbezogener oder Leistungstests. Die Baugruppe besteht aus Aluminiumlegierung (Güte 6061-T6) und Edelstahl, was eine leichte Bauweise und Korrosionsbeständigkeit bietet. Zu den wichtigsten Parametern gehören ein Klemmkraftbereich von 5–50 kN, eine Positioniergenauigkeit von ±0,05 mm (gemäß ISO 230-2) und eine Wiederholbarkeit von ±0,02 mm (gemäß ISO 230-2). Der Betriebstemperaturbereich liegt zwischen -40 °C und 85 °C, und der Schutzgrad reicht von IP54 bis IP65 (gemäß IEC 60529). Für angetriebene Versionen beträgt die elektrische Nennspannung 24 V DC ±10 %. Die Vorrichtungsgröße reicht von 300×300 mm bis 600×600 mm, das Gewicht liegt je nach Konfiguration zwischen 15 und 60 kg. Die Baugruppe ist so ausgelegt, dass sie mit Aktuatoren und Sensoren des Testmoduls zusammenarbeitet und während des gesamten Testzyklus eine konsistente Positionierung aufrechterhält. Sie eignet sich für funktionale, umgebungsbezogene und Leistungstests. Alle aufgeführten Werte sind Referenzbereiche und müssen mit dem rechtlichen Hersteller oder Lieferanten für spezifische Modelle und Anwendungen verifiziert werden. Genannte Normen sind Beschaffungsreferenzen und implizieren keine Zertifizierung oder Konformität eines bestimmten Produkts.

Die Baugruppe verwendet mechanische Klemmung, Ausrichtstifte und verstellbare Montagepunkte, um den Prüfling in einer vordefinierten Ausrichtung zu sichern. Sie interagiert mit den Aktuatoren und Sensoren des Testmoduls, um während des gesamten Testzyklus eine konsistente Positionierung aufrechtzuerhalten und genaue Datenerfassung zu ermöglichen. Die Klemmkraft ist innerhalb des angegebenen Bereichs einstellbar, um Prüflinge ohne Verformung zu halten. Ausrichtstifte gewährleisten wiederholbare Positionierung, während verstellbare Montagepunkte verschiedene Prüflingsgrößen aufnehmen. Das Design bietet stabile Kontaktpunkte für Sensoren und gewährleistet zuverlässige Messungen.
