Technische Definition

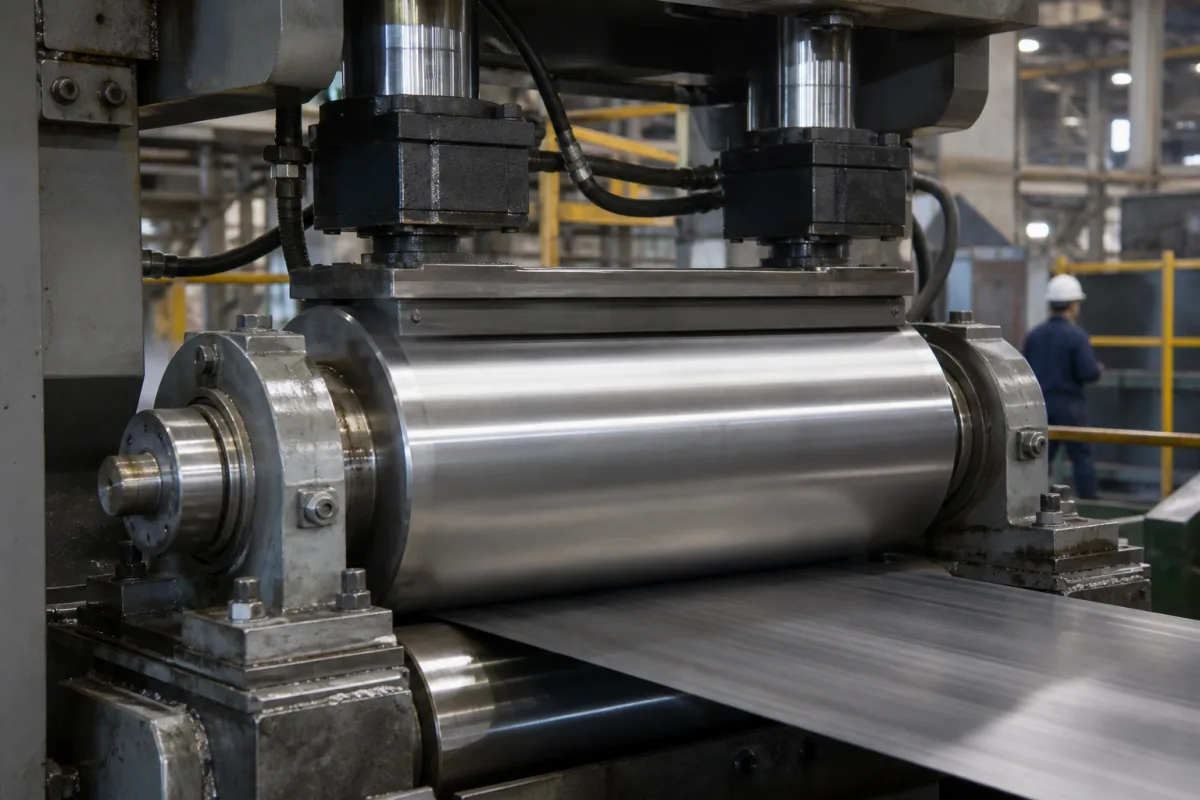

Die Obere Klemmwalze ist eine Komponente der Klemmwalzenanordnung, die oberhalb des Materialpfads positioniert ist. Sie arbeitet mit der unteren Klemmwalze zusammen, um kontrollierten Druck zu erzeugen, der kontinuierliche Materialien wie Metallbleche, Papierbahnen, Kunststofffolien oder Textilien durch industrielle Verarbeitungslinien führt, darunter Walzwerke, Beschichtungsmaschinen, Druckmaschinen und Konvertierungsanlagen. Die Walze ist typischerweise auf einem beweglichen Rahmen oder Arm montiert, sodass sie auf das auf der unteren Klemmwalze liegende Material abgesenkt werden kann. Hydraulische, pneumatische oder federbelastete Mechanismen üben eine kontrollierte Abwärtskraft aus, die Reibung und Griff erzeugt. Die synchronisierte Rotation beider Walzen zieht das Material mit konstanter Geschwindigkeit und Spannung durch die Maschine. Die Walzenoberfläche kann aus verchromtem Stahl, gehärtetem Legierungsstahl, Polyurethan oder Gummi bestehen, je nach Anwendung. Zu den wichtigsten Parametern gehören Walzendurchmesser (200–400 mm), Walzenbreite (600–2000 mm), Betriebsdruck (1,0–1,6 MPa), Klemmkraft (50–200 kN), Oberflächenhärte (HRC 50–60, ASTM E18), Oberflächenrauheit (Ra 0,8–1,6 µm, ISO 4287), Betriebstemperatur (-20 bis 80 °C), Motorleistung (5,5–22 kW, IEC 60034), Antriebsgeschwindigkeit (0,5–3,0 m/s), Walzenmaterial (42CrMo4, DIN EN 10083), Gewicht (1500–3500 kg) und IP-Schutzart (IP54–IP65, IEC 60529). Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Die Walze ist für den kontinuierlichen industriellen Einsatz ausgelegt, und eine ordnungsgemäße Wartung ist unerlässlich, um Verschleiß, Fehlausrichtung oder Ausfälle zu vermeiden. Verifizieren Sie alle modellspezifischen Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten vor der Beschaffung.
Funktionsprinzip
Die Obere Klemmwalze ist auf einem beweglichen Rahmen oder Arm montiert, sodass sie auf das auf der unteren Klemmwalze liegende Material abgesenkt werden kann. Hydraulische, pneumatische oder federbelastete Mechanismen üben eine kontrollierte Abwärtskraft aus, die Reibung und Griff erzeugt. Dies ermöglicht die synchronisierte Rotation beider Walzen, um das Material mit konstanter Geschwindigkeit und Spannung durch die Maschine zu ziehen. Die Kraft muss ausreichen, um ein Durchrutschen zu verhindern, aber nicht so hoch sein, dass das Material beschädigt wird. Das Walzenoberflächenmaterial und die Härte werden basierend auf dem zu verarbeitenden Material und der erforderlichen Oberflächenqualität ausgewählt. Eine regelmäßige Inspektion der Walzenoberfläche, Lager und Dichtungen ist notwendig, um die Leistung zu erhalten und vorzeitigen Ausfall zu verhindern.
