Batteriepol

Produktspezifikationen

Technische Details und Fertigungskontext für Batteriepol

Technische Definition

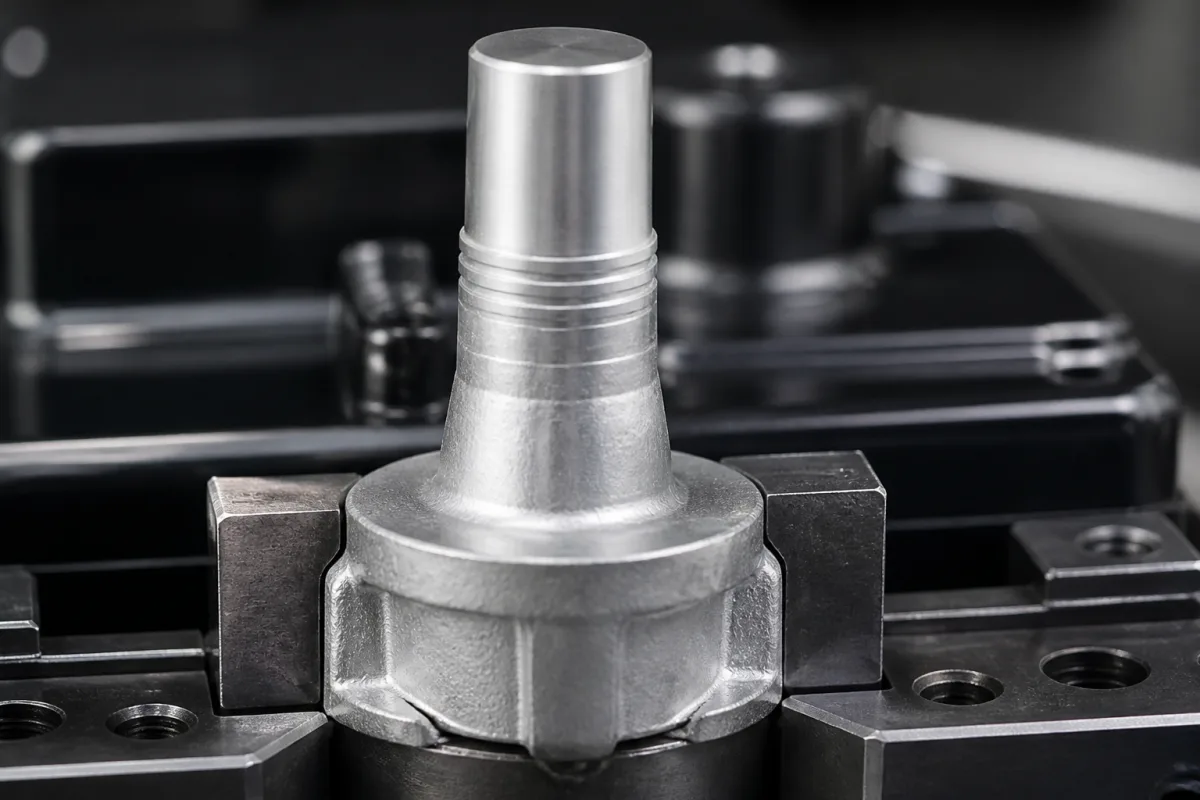

Ein Batteriepol ist eine kritische leitfähige Komponente, die als elektrische Schnittstelle zwischen einzelnen Batteriezellen oder Zellgruppen und dem externen Stromkreis dient. Er bietet einen sicheren mechanischen und elektrischen Verbindungspunkt für Stromschienen, Kabel oder Steckverbinder. Diese Pole sind so konstruiert, dass sie hohe Stromlasten bewältigen und gleichzeitig einen niedrigen elektrischen Widerstand aufrechterhalten und Korrosion verhindern. Sie sind wesentliche Komponenten bei der Batteriepackmontage für verschiedene Anwendungen, einschließlich Automobil-, Industrie- und Energiespeichersystemen. Der Pol besteht typischerweise aus Kupferlegierung, vernickeltem Stahl oder Aluminiumlegierung, die aufgrund ihrer Leitfähigkeit und Korrosionsbeständigkeit ausgewählt werden. Zu den wichtigsten Parametern gehören Gewindegröße (M8–M12), Nennstrom (100–500 A), elektrischer Widerstand (0,1–0,5 mΩ bei 20°C), Temperaturbereich (-40 bis 85°C), Drehmoment (15–25 N·m), Korrosionsbeständigkeit (72–240 Stunden Salzsprühtest nach ASTM B117), Materialgüte (C11000–C12200), Beschichtungsdicke (5–15 μm), Zugfestigkeit (200–400 MPa), Härte (80–120 HRB) und Gewicht (50–150 g). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Der Pol ist so ausgelegt, dass er mechanischen Belastungen und Umwelteinflüssen standhält und eine zuverlässige Leistung über die Lebensdauer der Batterie gewährleistet. Eine ordnungsgemäße Installation und Wartung sind unerlässlich, um Lockerung, Korrosion oder Überhitzung zu vermeiden. Überprüfen Sie vor dem Kauf immer die modellspezifischen Spezifikationen und Normen mit dem gesetzlichen Hersteller oder Lieferanten.

Funktionsprinzip

Der Pol leitet elektrischen Strom von den internen Elektroden der Batteriezelle zu externen Verbindungen durch feste Metallleitung. Typischerweise werden Gewinde- oder Schweißverbindungen verwendet, um einen zuverlässigen elektrischen Kontakt und mechanische Stabilität zu gewährleisten. Der Pol ist so konstruiert, dass er den elektrischen Widerstand minimiert und hohe Stromlasten ohne übermäßige Erwärmung bewältigt. Sein Material und seine Beschichtung sind so gewählt, dass sie Korrosion widerstehen und die Leitfähigkeit über die Zeit erhalten. Das mechanische Design bietet einen sicheren Befestigungspunkt für Kabel oder Stromschienen und gewährleistet eine stabile Verbindung, die Vibrationen und thermischen Zyklen standhält.

Hauptmaterialien

Kupferlegierung, Nickelbeschichteter Stahl, Aluminiumlegierung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Gewindegröße	M8–M12 mm	Durchmesser und Steigung der BefestigungsgewindeISO 262
Nennstrom	100–500 Ampere	Maximale DauerstrombelastbarkeitIEC 60417
Elektrischer Widerstand	0.1–0.5 Milliohm	Gleichstromwiderstand bei 20°CIEC 60468
Temperaturbereich	-40–85 °C	BetriebstemperaturgrenzenIEC 60068-2-1
Drehmoment	15–25 Newtonmeter	Maximales Anzugsmoment für VerbindungenISO 898-1
Korrosionsbeständigkeit	72–240 Stunden	Salzsprühnebeltestdauer nach ASTM B117ASTM B117
Werkstoff	C11000–C12200	Copper alloys for conductivity and corrosion resistance.ASTM B152
Schichtdicke	5–15 μm	Tin or nickel plating for solderability and corrosion protection.ASTM B456
Zugfestigkeit	200–400 MPa	Mechanical strength of terminal post material.ASTM E8
Härte	80–120 HRB	Rockwell B hardness for durability.ASTM E18
Gewicht	50–150 g	Typical weight for automotive terminal posts.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Gehäusekörper
Primäres leitfähiges Element und strukturelle Stütze
Material: Kupferlegierung oder Aluminiumlegierung
Gewindeabschnitt
Ermöglicht mechanische Befestigung für Steckverbinder
Material: Gleiches Material wie Hauptkörper mit möglicher Beschichtung
Grundflansch
Verteilt mechanische Last und bietet Schweißfläche
Material: Gleiches Material wie Hauptkörper
Schutzbeschichtung
Verhindert Korrosion und Oxidation
Material: Nickelbeschichtung oder Korrosionsschutzbeschichtung

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch bis 1,5 bar
Durchflussrate:	Nicht zutreffend für feste Komponente
Betriebstemperatur:	-40°C bis 125°C

Montage- und Anwendungskompatibilität

Blei-Säure-Batterie-Elektrolyt (Schwefelsäurelösung)Lithium-Ionen-Batterie organische ElektrolyteNickelbasierte Batterie alkalische Elektrolyte

Nicht geeignet: Chlorierte Lösungsmittel oder stark oxidierende Säuren

Auslegungsdaten

Batteriepol-Durchmesser (mm/Zoll)
Maximaler Dauerstrombedarf (A)
Batteriechemie und Elektrolyttyp

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-1000 A Dauerstrom, -40°C bis 125°C Temperatur, 0-15 V Potentialdifferenz

Belastungs- und Ausfallgrenzen

Kontaktwiderstand über 5 mΩ, Temperatur über 150°C, mechanische Spannung über 250 MPa Streckgrenze

Elektrochemische Korrosion (Galvanische Spannungsreihe), Unterschied im thermischen Ausdehnungskoeffizienten (Δα > 5×10⁻⁶ K⁻¹), Spannungsrisskorrosion (SRK) bei Chloridkonzentrationen > 50 ppm

Fertigungskontext

Batteriepol wird innerhalb von Herstellung von Batterien und Akkumulatoren nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Korrosionsbedingter hoher Widerstand

Ursache: Elektrochemische Reaktion zwischen ungleichen Metallen (z.B. Bleipol und Kupferklemme) in Gegenwart von Elektrolyt (Batteriesäure), Feuchtigkeit oder Streusalz, die zu Oxid-/Sulfatablagerungen führt, die den elektrischen Widerstand und die Wärmeentwicklung erhöhen.

Mechanisches Lösen/Bruch

Ursache: Vibrationen aus dem Fahrzeugbetrieb oder falsches Drehmoment während der Montage, die zu Rissen im Pol, Gewindestreifen oder Klemmenablösung führen, was zu intermittierender Verbindung oder komplettem elektrischem Ausfall führt.

Wartungsindikatoren

Sichtbare weiße/grüne/blaue kristalline Korrosionsablagerungen um die Polbasis oder Kabelanschlüsse
Hörbare Klickgeräusche oder elektrische Lichtbögen beim Motorstartversuch oder sichtbare Funkenbildung an den Polanschlüssen

Technische Hinweise

Vor dem Anschluss dielektrisches Fett oder Korrosionsschutzpads (Filzscheiben) auftragen, um eine Schutzbarriere zwischen Pol und Klemme zu schaffen und so das Eindringen von Elektrolyt/Feuchtigkeit zu verhindern, während die Leitfähigkeit erhalten bleibt.
Beim Einbau ein Drehmomentschlüssel verwenden, um das herstellerspezifische Drehmoment (typischerweise 5-8 Nm für Automobile) anzuwenden, und einen periodischen Nachziehplan (z.B. alle 6 Monate) implementieren, um die richtige Klemmkraft gegen vibrationsbedingtes Lösen aufrechtzuerhalten.

Konformität und Fertigungsnormen

Referenznormen

ISO 1044:2015 (Blei und Bleilegierungen für Batteriepole)ANSI B18.2.1 (Vierkant- und Sechskantschrauben, Zollreihe)DIN 46267 (Batteriepole für Blei-Säure-Batterien)

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,05 mm
Polhöhe: +/-0,2 mm

Qualitätsprüfung

Maßliche Prüfung mit Koordinatenmessgerät (KMG)
Prüfung der elektrischen Kontinuität und des Widerstands

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Galvanische Korrosion aufgrund ungleicher Metalle (Kupfer-Aluminium-Grenzfläche) → Kontaktwiderstandserhöhung auf 50 mΩ, die bei 10 A zu 25 W Leistungsverlust führt → Bimetallischer Übergangseinsatz mit mittlerem elektrochemischem Potential (z.B. verzinnter Kupfer)

Thermische Ermüdung durch Temperaturwechsel (ΔT = 100°C, 5000 Zyklen) → Rissausbreitung an Spannungskonzentrationspunkten (K₁c = 30 MPa√m überschritten) → Durch Finite-Elemente-Analyse optimierter Verrundungsradius (R ≥ 3 mm) und weichgeglühte Kupferlegierung (C11000)

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Batteriepol

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Batteriepol

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Materialien werden üblicherweise für Batteriepole verwendet?

Übliche Materialien sind Kupferlegierung, vernickelter Stahl und Aluminiumlegierung. Diese werden aufgrund ihrer elektrischen Leitfähigkeit und Korrosionsbeständigkeit ausgewählt. Spezifische Güten, wie C11000–C12200 für Kupfer, sind Referenzbereiche und müssen für die beabsichtigte Anwendung bestätigt werden.

Was ist der typische Nennstrom für einen Batteriepol?

Der Referenzbereich für die maximale Dauerstromkapazität beträgt 100–500 A, hängt jedoch von Design, Material und Größe des Pols ab. Überprüfen Sie immer den Nennstrom für das spezifische Modell mit dem Hersteller.

Wie wird die Korrosionsbeständigkeit von Batteriepolen getestet?

Die Korrosionsbeständigkeit wird oft mittels Salzsprühtest nach ASTM B117 bewertet, mit Dauern von 72 bis 240 Stunden. Dies ist ein Referenzbereich; die tatsächliche Anforderung hängt von der Anwendungsumgebung ab.

Welche Normen gelten für Batteriepole?

Relevante Normen umfassen ISO 262 für Gewindegrößen, IEC 60417 für Nennstromsymbole, IEC 60468 für Widerstand, IEC 60068-2-1 für Temperatur, ISO 898-1 für Drehmoment, ASTM B117 für Korrosion, ASTM B152 für Material, ASTM B456 für Beschichtung, ASTM E8 für Zugfestigkeit und ASTM E18 für Härte. Diese sind Verifikationsreferenzen, kein Nachweis der Konformität.
