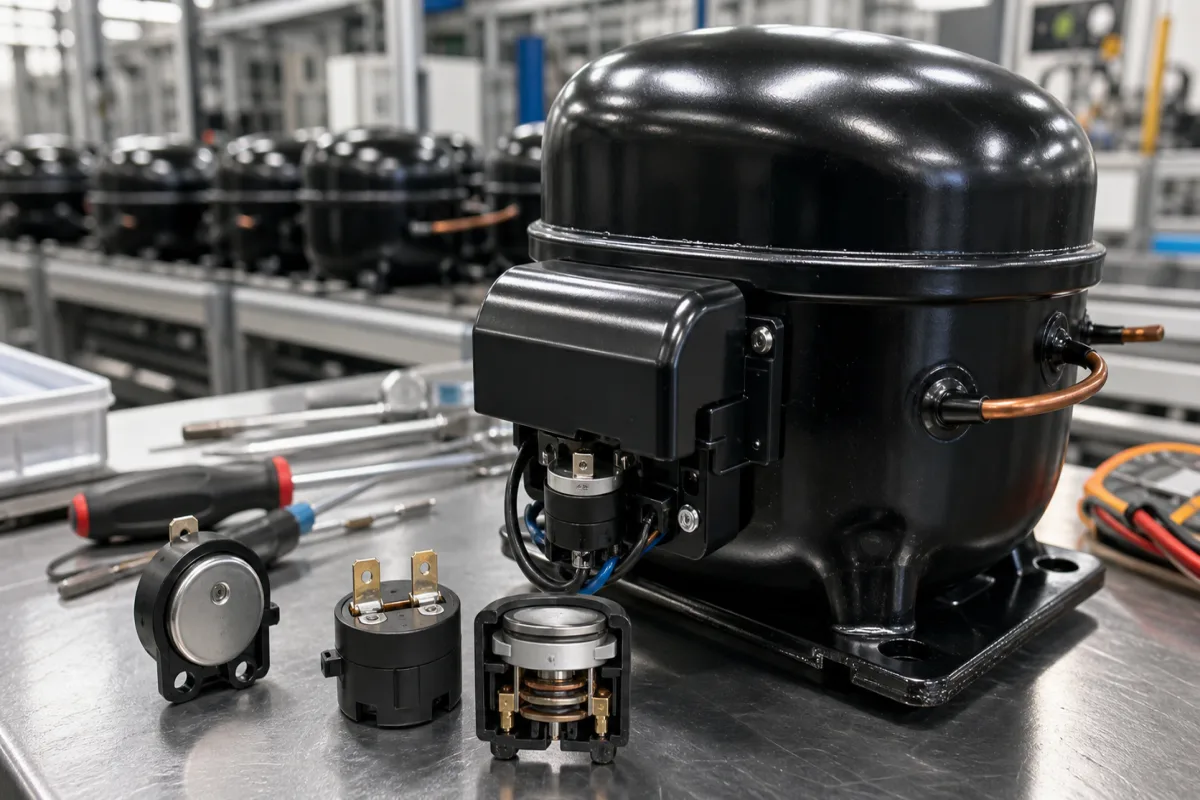

Thermo-Überlastschutz für Kühlschrankkompressor

Der Thermo-Überlastschutz für Kühlschrankkompressoren ist eine sicherheitskritische Komponente für hermetische Kompressormotoren in Haushaltskühlgeräten. Er überwacht die Motortemperatur und unterbricht den elektrischen Strom, wenn übermäßige Wärme erkannt wird, um Motorausfälle und Brandgefahren zu verhindern. Das Gerät setzt sich automatisch zurück, sobald die Temperatur wieder sichere Werte erreicht, und gewährleistet so einen zuverlässigen Schutz während der gesamten Lebensdauer des Geräts. Dieses Schutzgerät arbeitet nach dem Bimetallscheibenprinzip: Wenn die Scheibe durch Motorstrom oder Umgebungstemperatur erwärmt wird, verformt sie sich, wodurch die Kontakte getrennt und der Stromkreis unterbrochen wird; beim Abkühlen kehrt die Scheibe in ihre ursprüngliche Form zurück und stellt den Kontakt wieder her. Zu den wichtigsten Parametern gehören ein Nennstrom von 0,5–2,5 A, eine Auslösetemperatur von 120–160 °C, eine Rückstelltemperatur von 60–100 °C, eine maximale Spannung von 250 V, ein Kontaktwiderstand ≤50 mΩ und mindestens 100.000 Schaltspiele. Das Gerät ist für einen Betriebstemperaturbereich von -30 bis 85 °C, eine Luftfeuchtigkeit bis 95 % rF (nicht kondensierend) und Schutzarten von IP54 bis IP65 ausgelegt. Das Gehäuse besteht aus flammhemmendem PBT+GF30 (UL 94 V-0), das Gewicht beträgt 15–25 g. Die Spannungsfestigkeit beträgt 1500 V AC für 1 Minute, der Isolationswiderstand ≥100 MΩ bei 500 V DC, gemäß IEC 60730. Dieser Verzeichniseintrag enthält allgemeine Spezifikationen; überprüfen Sie vor Beschaffung oder Installation immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Das Schutzgerät verwendet eine Bimetallscheibe, die sich bei Erwärmung durch Motorstrom oder Umgebungstemperatur verformt. Diese Verformung führt dazu, dass sich die elektrischen Kontakte trennen und der Stromkreis unterbrochen wird. Wenn die Temperatur auf ein sicheres Niveau abkühlt, kehrt die Scheibe in ihre ursprüngliche Form zurück, stellt den Kontakt wieder her und ermöglicht den Weiterbetrieb des Kompressors. Dieser automatische Reset gewährleistet kontinuierlichen Schutz ohne manuellen Eingriff.
