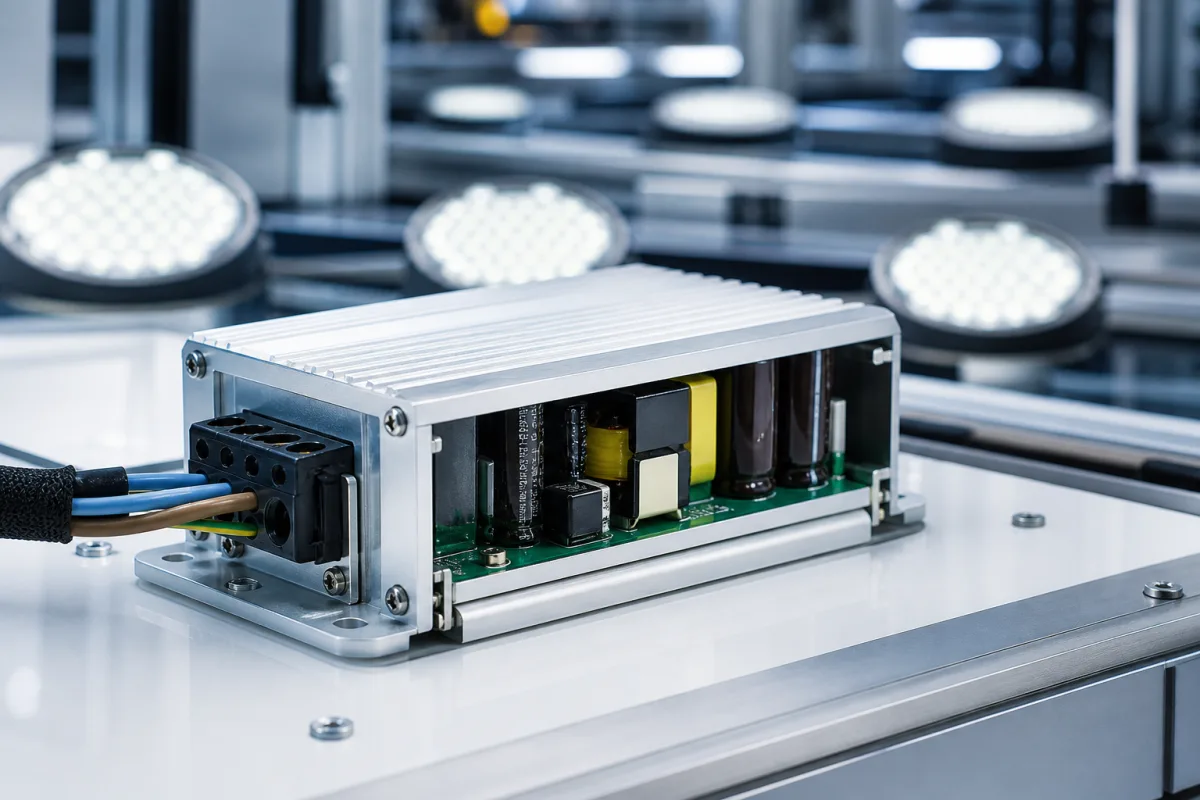

Hochleistungs-LED-Treibermodul

Name: Hochleistungs-LED-Treibermodul
Brand: CNFX

Auf Basis strukturierter CNFX-Herstellerprofile wird Hochleistungs-LED-Treibermodul im Bereich Herstellung von Beleuchtungsgeräten anhand von Eingangsspannungsbereich bis Ausgangsstrom eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Hochleistungs-LED-Treibermodul wird durch die Baugruppe aus Gleichrichterschaltung und Filterkondensator beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronisches Netzteil, das Wechselstrom (AC) für LED-Beleuchtungssysteme in Gleichstrom (DC) umwandelt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Ein kompaktes elektronisches Modul, das Wechselstrom (AC) regelt und in den präzisen Gleichstrom (DC) umwandelt, der für LED-Beleuchtungsarrays erforderlich ist. Diese Komponente dient als kritische Stromversorgungsschnittstelle in gewerblichen und industriellen Leuchten und gewährleistet einen stabilen Betrieb und optimale Energieeffizienz. Hersteller integrieren diese Module während der Montage in Leuchten, was sie für B2B-Lieferketten in den Bereichen Architektur-, Einzelhandels- und Industriebeleuchtung unverzichtbar macht. Die Zuverlässigkeit des Moduls beeinflusst direkt die Lebensdauer der Leuchte und die Einhaltung der Leistungsvorgaben.

Funktionsprinzip

Gleichrichtung der ankommenden AC-Spannung, Filterung zu DC, anschließend Regelung von Strom und Spannung durch Schaltkreise, um den Anforderungen des LED-Arrays zu entsprechen und dabei eine konstante Ausgangsleistung aufrechtzuerhalten.

Technische Parameter

Eingangsspannungsbereich

Betriebsspannungsbereich (z.B. 100-277 V AC)Volt AC

Ausgangsstrom

Konstanter Ausgangsstrom für LED-StringsmA

Ausgangsspannungsbereich

Gleichspannungs-AusgangsbereichV DC

Leistungsfaktor

Wirkungsgrad der Leistungsfaktorkorrektur (0-1 Skala)dimensionslos

Wirkungsgrad

Wirkungsgrad bei Volllast%

Betriebstemperatur

Umgebungstemperatur-Betriebsbereich°C

Hauptmaterialien

FR-4-Leiterplatte Aluminium-Kühlkörper Elektronische Bauteile (ICs, Kondensatoren, Widerstände)

Komponenten / BOM

Gleichrichterschaltung

Wandelt Wechselstromeingang in pulsierenden Gleichstrom um

Material: Brückengleichrichter-Bauteile

Filterkondensator

Glättet gleichgerichtete Gleichspannung

Material: Elektrolytkondensator

Schaltregler-IC

Regelt Schaltfrequenz und Ausgang

Material: Integrierter Schaltkreis

Leistungs-MOSFET

Hochgeschwindigkeitsschaltglied

Material: Halbleitertransistor

Strommesswiderstand

Überwacht den Ausgangsstrom zur Regelung

Material: Metallschichtwiderstand

Wärmeleitpad

Überträgt Wärme von Bauteilen zum Kühlkörper

Material: Siliciumbasierte Wärmeleitpaste

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Eingangsspannungstransient über 600 V Spitzenwert für >10 µs → Gate-Oxid-Durchschlag im primärseitigen MOSFET, der zu einem Kurzschlussausfall führt → Integrierter MOV mit 470 V Klemmspannung und 40 J Energieaufnahme, plus RC-Snubber-Netzwerk mit 100 Ω/0,1 µF Werten

Umgebungstemperatur > 85°C mit >80 % Last für >30 Minuten → Elektrolytverdampfung in Elektrolytkondensatoren, Erhöhung des ESR über 0,5 Ω und Reduzierung der Kapazität um >30 % → 105°C-geeignete Polymer-Aluminium-Kondensatoren mit Rippelstrombelastbarkeit >3 A RMS, plus thermische Derating auf 50 % Last bei 85°C Umgebungstemperatur

Technische Bewertung

Betriebsbereich

85-305 V AC, 50-60 Hz, 0,35-1,05 A Eingang; 24-48 V DC, 0,7-2,1 A Ausgang

Belastungs- und Ausfallgrenzen

Eingangsspannung > 330 V AC für >100 ms, Sperrschichttemperatur > 150°C, Ausgangsstrom > 2,3 A

Elektromigration in MOSFET-Source-Drain-Kanälen bei >150°C, dielektrischer Durchschlag in Elektrolytkondensatoren bei >330 V AC, thermisches Durchgehen im LED-Treiber-IC bei >2,3 A

Fertigungskontext

Hochleistungs-LED-Treibermodul wird innerhalb von Herstellung von Beleuchtungsgeräten nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

LED power supply LED driver circuit LED constant current driver

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

efficiency:	>90 % typisch, >92 % bei Nennlast
Einsatztemperatur:	-40°C bis +85°C Betrieb, -40°C bis +105°C Lagerung
power factor:	>0,9 bei Volllast
voltage input:	85-305 V AC (Universaleingang), 120-347 V AC (Hochspannung)
current output:	350 mA bis 3000 mA Konstantstrom, einstellbar über DIP-Schalter
ingress protection:	IP67 für Staubschutz und zeitweiliges Untertauchen
Montage- und Anwendungskompatibilität:	0-10 V, PWM, DALI, Triac-dimmbare Versionen verfügbar

Montage- und Anwendungskompatibilität

Innengewerbliche BeleuchtungsleuchtenAußenstraßen-/FlächenbeleuchtungIndustrielle Hochregal-Beleuchtungssysteme

Nicht geeignet: Dauerhaft untergetauchte Unterwasseranwendungen, die die Grenzen für zeitweiliges Untertauchen überschreiten

Auslegungsdaten

Summe der LED-Durchlassspannungen (Vf)
Erforderlicher Konstantstrom-Ausgang (mA)
Maximale Umgebungstemperatur am Installationsort

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Thermisches Durchgehen, das zu Bauteilversagen führt

Cause: Unzureichende Wärmeableitung aufgrund schlechter thermischer Auslegung, Staubansammlung auf Kühlkörpern oder Betrieb in Umgebungstemperaturen, die die Spezifikationen überschreiten, was zur Überhitzung von MOSFETs, Kondensatoren oder ICs führt.

Degradation von Elektrolytkondensatoren

Cause: Längerer Betrieb bei hohen Temperaturen oder Spannungsbelastung über den Nennwerten, was zur Verdampfung des Elektrolyten, erhöhtem ESR, verringerter Kapazität und schließlich zu einem offenen oder kurzgeschlossenen Ausfall führt.

Wartungsindikatoren

Sichtbare Ausbeulung oder Auslaufen von Elektrolytkondensatoren auf der Leiterplatte
Hörbare hochfrequente Brumm- oder Knistergeräusche vom Modul, die auf mögliche Transformator-/Kernsättigung oder Lichtbogenbildung hinweisen

Technische Hinweise

Sicherstellen eines ordnungsgemäßen Wärmemanagements durch Reinhalten von Kühlkörpern/Rippen, Gewährleisten ausreichender Luftzirkulation in Gehäusen und Vermeidung der Installation in der Nähe von Wärmequellen, um die Betriebstemperaturen innerhalb der Herstellergrenzen zu halten.
Durchführung periodischer Infrarot-Thermografie-Inspektionen, um abnormale Hotspots an Bauteilen wie MOSFETs, Transformatoren und Kondensatoren zu erkennen und einen proaktiven Austausch vor einem Ausfall zu ermöglichen.

Compliance & Manufacturing Standards

Reference Standards

IEC 62384:2006 (LED-Module - elektronische Betriebsgeräte für Gleich- oder Wechselstrom)ANSI C82.77-10 (Grenzwerte für Oberschwingungsemissionen - verwandte Anforderungen an die Stromqualität)EN 61347-2-13 (Sicherheitsanforderungen für LED-Modul-Betriebsgeräte)

Manufacturing Precision

Ausgangsstromregelung: +/- 5 % des Nennwerts
Thermischer Widerstand (Sperrschicht-Gehäuse): +/- 10 %

Quality Inspection

Thermischer Zyklustest (-40°C bis +85°C, 1000 Zyklen)
Messung von Leistungsfaktor und Gesamt-Oberschwingungsverzerrung

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation

4/5

Fertigungsfähigkeit

4/5

Prüfbarkeit

5/5

Lieferantentransparenz

3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Welcher typische Wirkungsgradbereich wird für dieses LED-Treibermodul erreicht?

Unsere hoch effizienten LED-Treibermodule erreichen typischerweise einen Wirkungsgrad von 85-95 %, wodurch Energieverluste und Wärmeentwicklung in Beleuchtungssystemen minimiert werden.

Welche Wärmemanagement-Funktionen umfasst dieses Modul?

Das Modul verfügt über einen Aluminium-Kühlkörper und eine thermische Schnittstellenplatte, um Wärme effektiv abzuführen und einen zuverlässigen Betrieb innerhalb des spezifizierten Temperaturbereichs zu gewährleisten.

Kann dieses Treibermodul verschiedene Eingangsspannungsbereiche verarbeiten?

Ja, es ist mit einem breiten Eingangsspannungsbereich (typischerweise 90-305 V AC) ausgelegt, um verschiedene regionale Stromstandards und Spannungsschwankungen zu berücksichtigen.
