Präzisionsreflektor-Baugruppe

Auf Basis strukturierter CNFX-Herstellerprofile wird Präzisionsreflektor-Baugruppe im Bereich Herstellung von Beleuchtungsgeräten anhand von Reflektorwirkungsgrad bis Öffnungswinkel eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Präzisionsreflektor-Baugruppe wird durch die Baugruppe aus Reflexionsfläche und Tragrahmen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Präzisionsreflektor-Baugruppe ist eine kritische optische Komponente in professionellen und industriellen Beleuchtungsgeräten, um Lichtverteilung, Intensität und Strahlungsmuster zu steuern.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

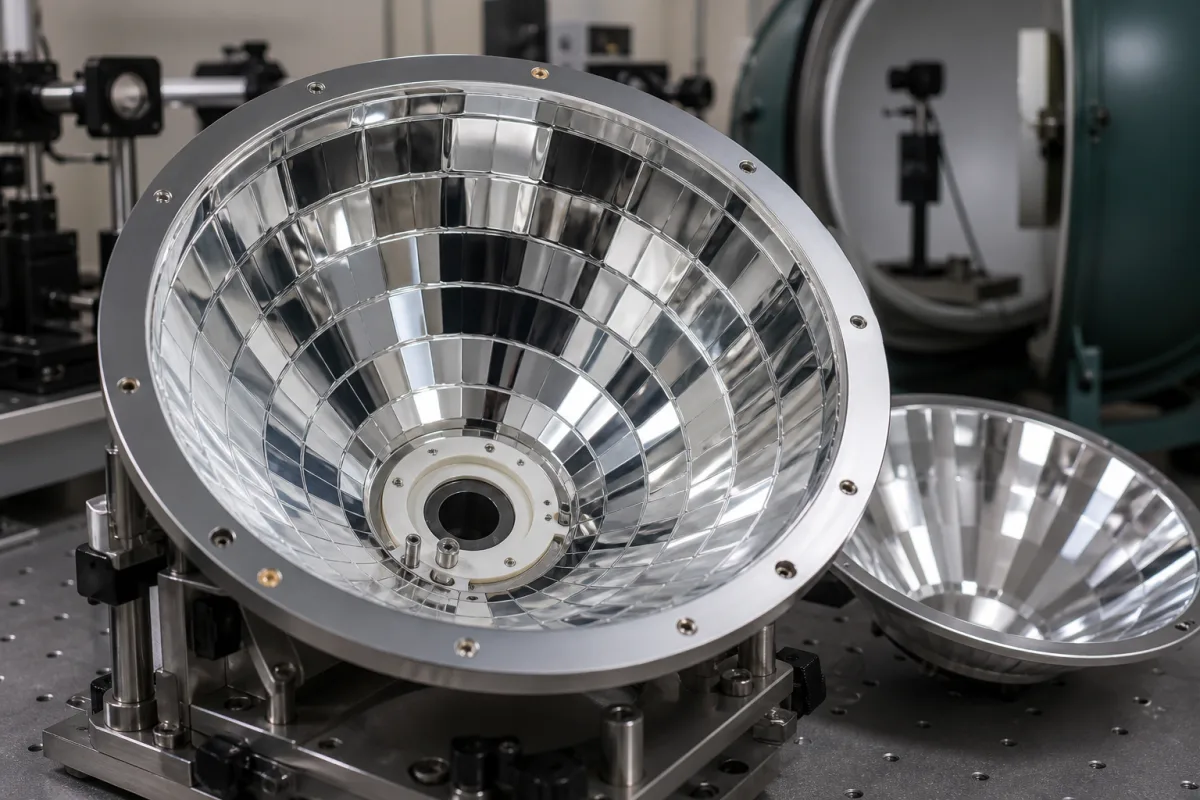

Präzisionsreflektor-Baugruppe in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Präzisionsreflektor-Baugruppe

Technische Definition

Eine Präzisionsreflektor-Baugruppe ist eine kritische optische Komponente in professionellen und industriellen Beleuchtungsgeräten, um Lichtverteilung, Intensität und Strahlungsmuster zu steuern. Sie besteht aus einer reflektierenden Oberfläche, die auf einem strukturellen Rahmen montiert ist, und ist darauf ausgelegt, die Lichtausbeute zu maximieren und gleichzeitig Blendung und Lichtverschmutzung zu minimieren. Diese Baugruppen sind in B2B-Lieferketten für Hersteller von Straßenlaternen, Stadionflutlichtern, Industrieleuchten für hohe Decken und architektonischen Beleuchtungssystemen unerlässlich. Sie ermöglichen Lichtplanern, spezifische photometrische Leistungsanforderungen zu erfüllen und gleichzeitig Energieverbrauch und Wartungskosten zu optimieren. Die Baugruppe umfasst typischerweise einen eloxierten Aluminium- oder polierten Edelstahlreflektor mit verbesserten Beschichtungen und ist in verschiedenen Größen und Konfigurationen erhältlich, um verschiedenen Leuchtendesigns gerecht zu werden. Zu den wichtigsten Parametern gehören Reflektorwirkungsgrad (85–92%), Abstrahlwinkel (10–60 Grad), Oberflächenreflexionsgrad (≥95%), Betriebstemperaturbereich (-40 bis 85°C), Gewicht (0,5–2,5 kg), Befestigungslochmuster (4×M4), Durchmesser (100–300 mm), Höhe (50–150 mm), Material (AL6061 nach GB/T 3190), Oberflächenbeschaffenheit (eloxiert), Schutzart (IP54–IP65 nach IEC 60529), Schlagfestigkeit (IK08 nach IEC 62262), Wärmewiderstand (0,5–1,0 K/W) und Farbtemperaturbereich (2700–6500 K). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Baugruppe ist für die Integration in Leuchten ausgelegt, und ihre Leistung hängt von korrekter Montage, Ausrichtung und Wärmemanagement ab. Beim Einkauf ist es wichtig, modellspezifische Spezifikationen und die Einhaltung geltender Normen mit dem Hersteller oder Lieferanten zu bestätigen.

Funktionsprinzip

Lichtstrahlen von der Lichtquelle treffen auf die präzise geformte reflektierende Oberfläche, die sie gemäß optischen Designprinzipien (typischerweise spiegelnde oder diffuse Reflexion) umlenkt, um kontrollierte Strahlungsmuster mit gewünschter Intensitätsverteilung und Abschneidewinkeln zu erzeugen. Die Geometrie und Oberflächenbeschaffenheit des Reflektors bestimmen die Strahlungsbreite und Effizienz. Die Baugruppe ist so ausgelegt, dass optische Verluste minimiert und die Wärmeableitung verwaltet wird, um eine konsistente Leistung über den Betriebstemperaturbereich zu gewährleisten. Die reflektierende Oberfläche kann beschichtet sein, um Reflexionsvermögen und Haltbarkeit zu verbessern. Das Befestigungslochmuster ermöglicht eine sichere Befestigung am Leuchtengehäuse, und die Schutzart gewährleistet Beständigkeit gegen Staub und Wasserstrahlen. Die Schlagfestigkeitsklasse gibt die Fähigkeit der Baugruppe an, mechanische Stöße zu widerstehen. Korrekte Installation und Ausrichtung sind entscheidend, um die beabsichtigte photometrische Leistung zu erreichen.

Hauptmaterialien

Eloxiertes Aluminium, Polierter Edelstahl, Verbesserte Reflektorbeschichtungen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Reflektorwirkungsgrad	85–92 %	Prozentsatz des einfallenden Lichts, der effektiv umgelenkt wird
Öffnungswinkel	10–60 Grad	Vollständige Breite bei halber Maximalintensität
Oberflächenreflexionsgrad	≥95 %	Gesamtreflexionsgrad der beschichteten Oberfläche
Betriebstemperaturbereich	-40–85 Grad Celsius	Temperaturbereich für optimale Leistung
Gewicht	0.5–2.5 kg	Gesamtmasse der Baugruppe
Bohrbild	4×M4 mm	Standardisiertes Bohrbild für die Montage
Durchmesser	100–300 mm	Outer diameter of the reflector.
Höhe	50–150 mm	Overall height of the reflector assembly.
Werkstoff	AL6061	Aluminum alloy with high thermal conductivity.GB/T 3190
Oberflächenbeschaffenheit	Anodized	Protects against corrosion and enhances reflectivity.
Schutzart	IP54–IP65	Dust-tight and protected against water jets.IEC 60529
Schlagfestigkeit	IK08	Withstands 5 J impact energy.IEC 62262
Wärmewiderstand	0.5–1.0 K/W	Lower is better for heat dissipation.
Farbtemperatur	2700–6500 K	Range for white light applications.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Reflexionsfläche
Leitet Lichtstrahlen gemäß optischem Design um
Material: Eloxiertes Aluminium mit verstärkter Beschichtung
Tragrahmen
Bietet mechanische Unterstützung und Wärmeableitung
Material: Aluminiumlegierung
Montagewinkel
Befestigt Baugruppe an Leuchtengehäuse
Material: Edelstahl
Wärmeleitpad
Verbessert den Wärmeübergang von der Lichtquelle
Material: Silikonbasierte Wärmeleitpaste

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nur atmosphärisch (nicht unter Druck)
Weitere Spezifikationen:	Maximale optische Leistungsdichte: 5 W/cm²
Betriebstemperatur:	-40°C bis +150°C

Montage- und Anwendungskompatibilität

InnenraumluftumgebungenReinraum-AtmosphärenTrockene Inertgas-Umhüllungen

Nicht geeignet: Umgebungen mit hoher Luftfeuchtigkeit/kondensierend

Auslegungsdaten

Erforderlicher Abstrahlwinkel (Grad)
Ziel-Lichtstromausgang (Lumen)
Befestigungsschnittstellenabmessungen (mm)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

300-700 nm Wellenlänge, 0-85°C Umgebungstemperatur, 0-95 % relative Luftfeuchtigkeit (nicht kondensierend)

Belastungs- und Ausfallgrenzen

Reflexionsgradabnahme unter 85 % bei 550 nm, Oberflächendeformation über 0,1 mm RMS, Beschichtungsablösung über 1 mm²

Photodegradation von Aluminium-/Silber-Reflektorbeschichtungen durch UV-Exposition (λ<400 nm), die Oxidation verursacht, thermische Ausdehnungsinkompatibilität zwischen Glassubstrat (α=8,5×10⁻⁶/K) und metallischer Beschichtung (α=23×10⁻⁶/K), die mechanische Spannung induziert, Feuchtigkeitseintritt durch Nadelstichdefekte, der Korrosion über elektrochemische Reaktionen beschleunigt

Fertigungskontext

Präzisionsreflektor-Baugruppe wird innerhalb von Herstellung von Beleuchtungsgeräten nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Optische Oberflächenverschlechterung

Ursache: Akkumulation von Verunreinigungen (Staub, Öle, Partikel) oder Mikrokratzer durch unsachgemäße Reinigungsmethoden, die zu reduzierter Reflexionsfähigkeit und Strahlverzerrung führen.

Mechanische Fehlausrichtung

Ursache: Thermische Ausdehnungs-/Schrumpfspannungen, vibrationsinduziertes Lösen der Befestigungshardware oder Stoßschäden, die die präzise Winkelausrichtung des Reflektors verändern.

Wartungsindikatoren

Sichtbare Trübung, Streifen oder Partikelansammlungen auf der reflektierenden Oberfläche unter Inspektionsbeleuchtung.
Hörbares Klappern oder Klicken von der Baugruppe während des Betriebs, das auf lose Komponenten oder beeinträchtigte strukturelle Integrität hinweist.

Technische Hinweise

Implementieren Sie ein strenges Reinigungsprotokoll mit fusselfreien Tüchern und nur zugelassenen optischen Lösungsmitteln, um abrasive Kontakte zu vermeiden und die Oberflächengüte zu erhalten.
Verwenden Sie vibrationsdämpfende Halterungen und planen Sie regelmäßige Laserjustierprüfungen ein, um die optische Präzision aufrechtzuerhalten und thermische Drift auszugleichen.

Konformität und Fertigungsnormen

Referenznormen

ISO 10110-5:2015 (Optik und Photonik - Erstellung von Zeichnungen für optische Elemente und Systeme - Teil 5: Oberflächenformtoleranzen)ANSI/ASME Y14.5-2018 (Bemaßung und Tolerierung)DIN 3140-7:2016 (Optik und optische Instrumente - Erstellung von Zeichnungen für optische Elemente und Systeme - Teil 7: Oberflächenform- und Lagetoleranzen)

Fertigungsgenauigkeit

Oberflächenrauheit: Ra ≤ 0,025 μm
Winkelausrichtung: ±0,05°

Qualitätsprüfung

Interferometrischer Oberflächenebenheitstest
Koordinatenmessgerät (KMG) - Dimensionale Verifizierung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

UV-Photonenfluss über 5 W/m² bei λ<400 nm über 10.000 Stunden → Reflexionsgradverlust von 95 % auf <85 % bei 550 nm Wellenlänge → Abscheidung einer 50 nm SiO₂-Sperrschicht (n=1,46) über Aluminiumbeschichtung mittels PVD, Implementierung eines λ<420 nm Sperrfilters mit OD>3 Dämpfung

Thermisches Zyklieren zwischen -20°C und +100°C mit 5°C/min Rate für 500 Zyklen → Beschichtungsablösung, beginnend an Kantendefekten, die sich auf >1 mm² ausbreitet → Auftragen einer abgestuften TiN-Haftvermittlerschicht (0,5 μm) mit Druckspannung von -1,2 GPa, Implementierung einer Kantenabdichtung mit 0,3 mm Epoxidperle (CTE=45×10⁻⁶/K)

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.
