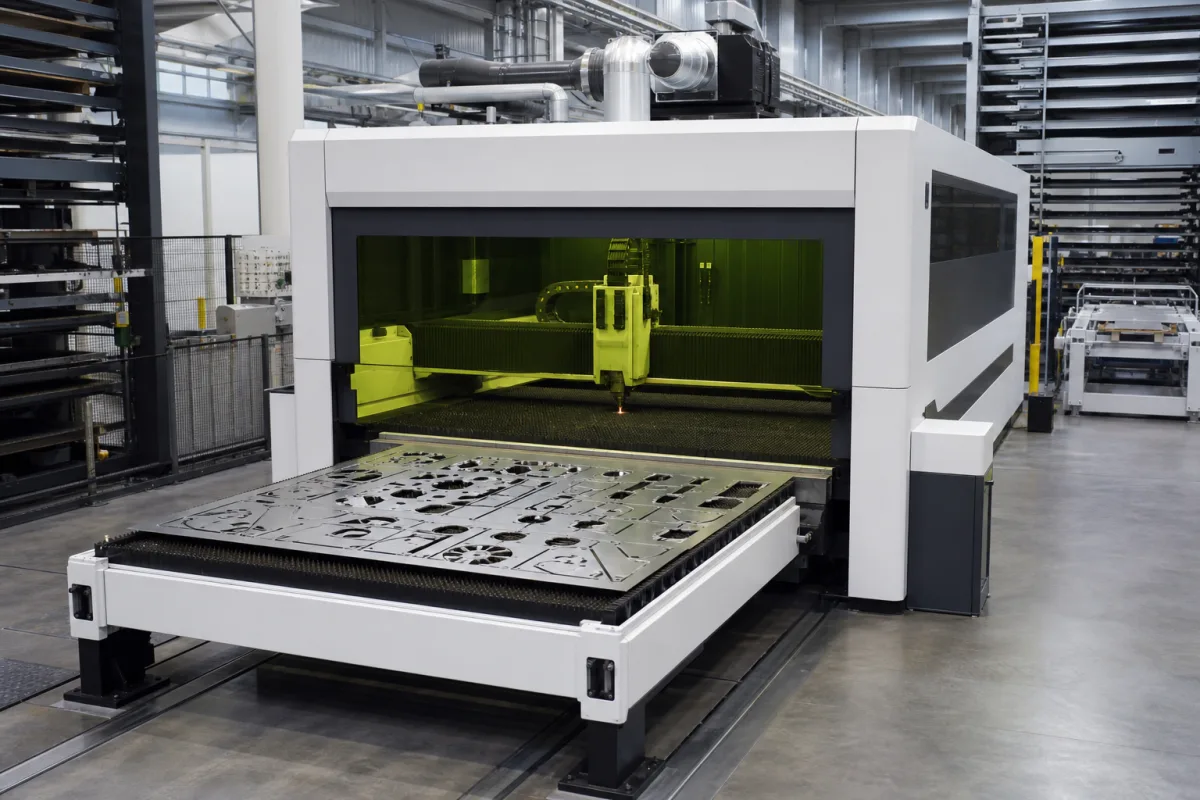

Hochpräzise CNC-Laserschneidmaschine

Eine CNC-Laserschneidmaschine ist ein computernumerisch gesteuertes Industriegerät, das Hochleistungslaserstrahlen verwendet, um Blech und andere Materialien präzise zu schneiden, zu gravieren oder zu markieren. Sie dient als wesentliches Kapitalgut in Metallverarbeitungsbetrieben, der Automobilkomponentenfertigung und der Luft- und Raumfahrtteileproduktion. Diese Maschinen ermöglichen Just-in-Time-Fertigung durch schnelle Prototyping-Fähigkeiten und Großserienproduktion komplexer Geometrien. Ihre Integration in automatisierte Produktionslinien reduziert manuelle Arbeit und gewährleistet gleichbleibende Qualitätsstandards in industriellen Lieferketten.

Dieses Gerät ist für die Verarbeitung von Kohlenstoffstahl, Edelstahl, Aluminiumlegierung und verzinktem Stahl ausgelegt. Zu den wichtigsten Spezifikationen gehören: Laserleistung von 1500–6000 W, Schneidbereiche von 3000×1500 mm bis 6000×2500 mm, Positioniergenauigkeit von ±0,03 mm (ISO 230-2), Wiederholgenauigkeit von ±0,02 mm (ISO 230-2), Strahlqualität M² ≤ 1,1 (ISO 11146), maximale Beschleunigung von 1,5–2,5 m/s² und maximale Schnittdicke von 20–40 mm je nach Material und Leistung. Betriebsspannung 380 V ±10% (IEC 60038), Betriebstemperatur 5–40 °C, relative Luftfeuchtigkeit ≤90% nicht kondensierend, Schutzart IP54 (IEC 60529), Maschinengewicht 8000–15000 kg und Stellfläche 8–20 m².

Diese Werte sind Referenzbereiche für Verzeichniszwecke; modellspezifische Werte müssen mit dem Hersteller oder Lieferanten bestätigt werden. Die Maschine lässt sich in automatisierte Produktionslinien integrieren, reduziert manuelle Arbeit und gewährleistet gleichbleibende Qualität. Sie unterstützt Just-in-Time-Fertigung mit schnellem Prototyping und Großserienproduktion komplexer Geometrien. Bei der Beschaffung ist zu prüfen, ob das spezifische Modell die geforderte Schnittdicke, Materialkompatibilität und Genauigkeitsstandards erfüllt. Konsultieren Sie immer den Hersteller für detaillierte Spezifikationen, Installationsanforderungen und die Einhaltung geltender Normen.

Ein Hochleistungslaserstrahl wird erzeugt und durch optische Linsen auf die Werkstückoberfläche fokussiert, wo konzentrierte Wärmeenergie Material entlang programmierter Schnittpfade schmilzt, verbrennt oder verdampft, die von CNC-Software gesteuert werden. Das CNC-System interpretiert CAD/CAM-Daten, um den Schneidkopf mit hoher Präzision zu führen und wiederholbare Genauigkeit zu erreichen. Hilfsgase können verwendet werden, um geschmolzenes Material wegzublasen, aber dies ist in den Quellfakten nicht spezifiziert. Der Prozess eignet sich für Blech bis zu 40 mm Dicke, abhängig von Material und Laserleistung.
