Technische Definition

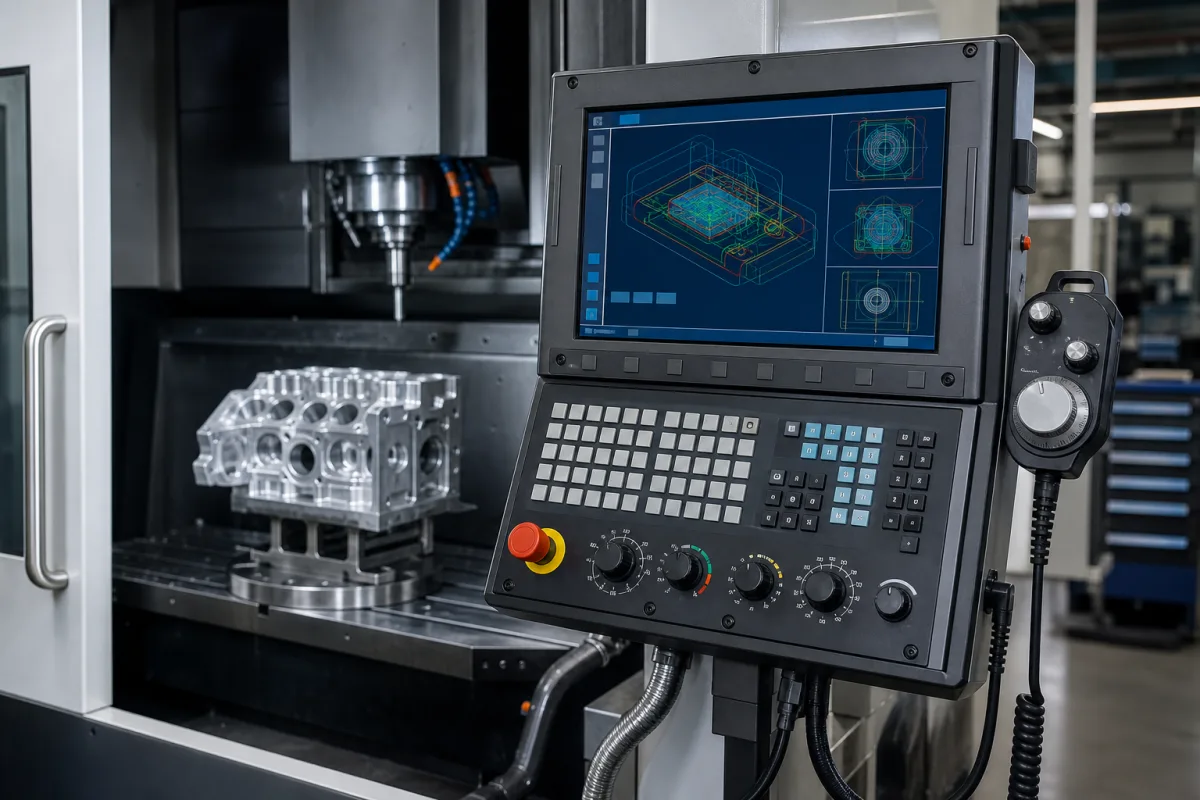

Innerhalb eines industriellen Systems dient die CNC-Steuerung als zentrale Verarbeitungseinheit, die Bearbeitungsprogramme ausführt und Servomotoren, Spindeldrehzahl, Werkzeugwechsel, Kühlmittelfluss und andere Maschinenfunktionen präzise steuert, um Rohmaterialien gemäß programmierten Spezifikationen in fertige Komponenten zu transformieren. Es ist eine Komponente in der Maschinen- und Anlagenbauindustrie, typischerweise in einem Aluminiumgehäuse mit Kühlkörper und Leiterplatte untergebracht. Die Steuerung verwaltet mehrere Achsen (typischerweise 3 bis 5) und unterstützt simultane Interpolation für komplexe Bearbeitungsvorgänge. Sie bietet eine maximale Spindeldrehzahl von 8000 bis 15000 U/min, Eilganggeschwindigkeiten von 20 bis 60 m/min und Positioniergenauigkeit von ±0,005 bis ±0,02 mm (mit Wiederholbarkeit von ±0,002 bis ±0,01 mm) gemäß ISO 230-2. Die Steuerauflösung kann bis zu 0,001 bis 0,0001 mm betragen. Die Prozessorgeschwindigkeit reicht von 1 bis 4 GHz, und der Speicher beträgt 512 MB bis 4 GB. Die Displaygröße beträgt 8,4 bis 15 Zoll, und die Kommunikationsschnittstellen umfassen Ethernet, USB, RS-232 und RS-485 (gemäß IEC 61158). Es bietet 24 bis 128 I/O-Punkte, arbeitet mit 24 V DC ±10% (gemäß IEC 61131-2) und funktioniert bei Umgebungstemperaturen von 0 bis 55°C. Die Schutzart beträgt IP54 bis IP65 (gemäß IEC 60529), und die Kühlung erfolgt durch natürliche Konvektion oder Zwangsbelüftung. Das Gehäusematerial ist Aluminiumlegierung (z.B. 6061-T6), die Leiterplatte ist FR-4 (Glas-Epoxid), und das Kühlkörpermaterial ist Aluminium 6063-T5. Das Gewicht reicht von 5 bis 15 kg, die MTBF beträgt 20000 bis 50000 Stunden (gemäß IEC 61709), und die Batterielebensdauer beträgt 5 bis 10 Jahre. Zu den Umgebungsgrenzen gehören relative Luftfeuchtigkeit von 10 bis 90% nicht kondensierend, Vibration ≤0,5 g (10-500 Hz), Schock ≤15 g (11 ms) und EMV/RFI-Konformität mit IEC 61000-6-2. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Die CNC-Steuerung arbeitet physisch, indem sie digitale G-Code-Anweisungen empfängt, sie durch ihren Mikroprozessor verarbeitet und elektrische Signale erzeugt. Diese Signale werden an Servoverstärker und -treiber gesendet, die Servomotoren mit Strom versorgen, die Maschinenachsen (X, Y, Z) physisch bewegen und die Spindeldrehung steuern. Rückmeldegeräte wie Encoder liefern Echtzeit-Positionsdaten an die Steuerung zurück, wodurch ein geschlossener Regelkreis für präzise Bewegungssteuerung entsteht. Die Steuerung verwaltet auch Hilfsfunktionen wie Werkzeugwechsler und Kühlmittelfluss und koordiniert alle Aktionen, um das Bearbeitungsprogramm genau auszuführen.
