Präzisions-Führungsschiene für Getränkeflaschen-Transport

Auf Basis strukturierter CNFX-Herstellerprofile wird Präzisions-Führungsschiene für Getränkeflaschen-Transport im Bereich Herstellung von alkoholfreien Getränken anhand von Schienenlänge bis Führungshöhe eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Präzisions-Führungsschiene für Getränkeflaschen-Transport wird durch die Baugruppe aus Hauptschienenkörper und Verschleißleiste beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

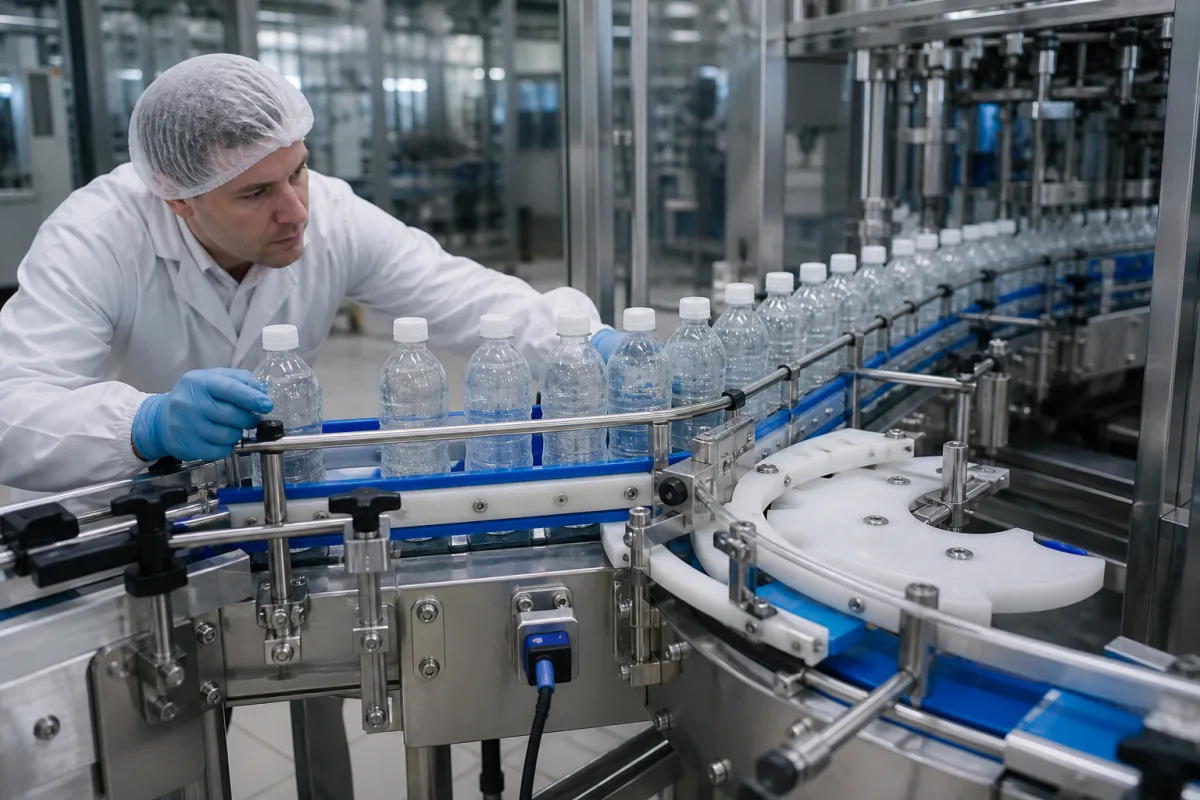

Präzisions-Führungsschiene für Getränkeflaschen-Transport in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Diese präzisionsgefertigte Führungsschienenkomponente wird in der Herstellung von alkoholfreien Getränken eingesetzt, um die korrekte Ausrichtung und den Abstand von Flaschen während des Transports mit hoher Geschwindigkeit zu gewährleisten. Sie sorgt dafür, dass Flaschen reibungslos von Spülstationen zu Abfüll-, Verschließ- und Etikettiermaschinen gelangen, ohne zu klemmen oder falsch ausgerichtet zu werden. Diese Komponente ist entscheidend für die Aufrechterhaltung der Produktionseffizienz und die Vermeidung von Flaschenschäden oder Verschüttungen. Typischerweise wird sie als Teil modularer Fördersysteme in Abfüllanlagen installiert. Die Schiene ist in Materialien wie Edelstahl 316L, lebensmittelechtem UHMW-PE und eloxiertem Aluminium erhältlich. Zu den wichtigsten Parametern gehören Schienenlänge von 1000 bis 6000 mm, Führungshöhe von 50 bis 200 mm, maximale Linienleistung von 60 bis 120 Flaschen pro Minute, Oberflächenrauheit Ra 0,4–0,8, Betriebstemperaturbereich -10 bis 60 °C, Flaschendurchmesserbereich 50–120 mm und Montagelochabstand 100–300 mm. Das UHMWPE-Material erfüllt ASTM D4020, mit Zugfestigkeit 20–30 MPa nach ASTM D638, Härte Shore D 60–70 nach ASTM D2240 und Reibungskoeffizient 0,1–0,2 nach ASTM D1894. Das Gewicht liegt je nach Profil und Material zwischen 2 und 10 kg/m. Diese Werte sind Referenzbereiche des Verzeichnisses; verifizieren Sie modellspezifische Werte mit dem Hersteller oder Lieferanten vor der Beschaffung.

Funktionsprinzip

Die Führungsschiene verwendet präzisionsbearbeitete Oberflächen und Ausrichtungsmerkmale, um Getränkebehälter physisch entlang vorgegebener Pfade zu führen. Sie hält konsistente Abstände und Ausrichtung durch Reibung und mechanische Beschränkung aufrecht und gewährleistet eine reibungslose Bewegung ohne Klemmen oder Fehlausrichtung. Das Profil und die Materialauswahl (z. B. UHMW-PE für geringe Reibung) reduzieren das Umkippen von Flaschen und Verschleiß. Das Funktionsprinzip beruht auf der Geometrie der Schiene, die die seitliche Bewegung der Flaschen einschränkt, während sie die Vorwärtsbewegung ermöglicht, und die Oberflächengüte (Ra 0,4–0,8) minimiert die Reibung. Die Schiene wird auf modularen Fördersystemen montiert, mit einstellbarem Montagelochabstand (100–300 mm), um verschiedene Linienkonfigurationen zu ermöglichen. Der Betriebstemperaturbereich (-10 bis 60 °C) gewährleistet zuverlässige Leistung in typischen Abfüllumgebungen.

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Schienenlänge	1000–6000 mm	Standardmodulare Länge für die Installation
Führungshöhe	50–200 mm	Vertikale Höhe der Führungsfläche
Maximale Fördergeschwindigkeit	60–120 Flaschen/min	Maximal unterstützte Produktionsgeschwindigkeit
Rauheit	Ra 0.4–0.8 Ra	Oberflächengüte für reibungsarme Flaschenbewegung
Betriebstemperaturbereich	-10–60 °C	Temperaturbereich für zuverlässigen Betrieb
Flaschen Durchmesserbereich	50–120 mm	Kompatibler Flaschen-Durchmesserbereich
Werkstoff	UHMWPE	Low friction, wear-resistantASTM D4020
Zugfestigkeit	20–30 MPa	Ensures structural integrityASTM D638
Härte	Shore D 60–70	Balance between rigidity and flexibilityASTM D2240
Reibungskoeffizient	0.1–0.2	Low friction reduces bottle tippingASTM D1894
Gewicht	2–10 kg/m	Depends on rail profile and material
Montage lochabstand	100–300 mm	Standard spacing for easy installation

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahl 316L Lebensmittelechtes UHMW-PE Eloxiertes Aluminium

Komponenten / BOM

Components / BOM

Hauptschienenkörper
Primäres Struktur- und Führungselement
Material: Edelstahl 1.4404 (316L)
Verschleißleiste
Austauschbare Gleitfläche mit geringer Reibung
Material: Lebensmittelechtes UHMW-PE (ultrahochmolekulares Polyethylen)
Montagewinkel
Befestigt die Schiene am Förderbandrahmen
Material: Eloxiertes Aluminium
Ausrichtstift
Präzise Positionierung während der Montage
Material: Edelstahl 1.4301 (X5CrNi18-10)

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Fehlausgerichteter Flascheineinlauf verursacht Stoßbelastung >200 N → Plastische Verformung am Führungsschieneneinlaufpunkt verursacht Flaschenverklemmung → Abgeschrägter Einlauf mit 15° Anlaufwinkel und gehärteter Oberflächenbeschichtung (HV>800)

Verunreinigungsansammlung (Zuckerreste) erhöht Reibungskoeffizient auf >0,25 → Haft-Gleit-Oszillation verursacht Flaschenumkippen bei >2 m/s → Lebensmittelechte PTFE-Beschichtung mit μ<0,08 und integrierte Luftmesser-Reinigung bei 2 bar Druck

Technische Bewertung

Betriebsbereich

0,5-2,5 m/s Lineargeschwindigkeit, 50-150 mm Flaschendurchmesser-Toleranz, 0,1-0,3 mm Führungsspiel

Belastungs- und Ausfallgrenzen

Führungsschienenauslenkung >0,5 mm bei 3 m/s, Oberflächenverschleißtiefe >0,8 mm, Temperatur >80°C verursacht thermische Ausdehnungsinkompatibilität

Hochzyklische Ermüdung durch Hertzsche Kontaktspannung >450 MPa an der Flaschen-Führungsschnittstelle, abrasiver Verschleiß durch Glas-auf-Stahl-Reibungskoeffizient >0,15, thermische Spannung durch differentielle Ausdehnung (α_Stahl=12×10⁻⁶/°C vs α_Flasche=8×10⁻⁶/°C)

Fertigungskontext

Präzisions-Führungsschiene für Getränkeflaschen-Transport wird innerhalb von Herstellung von alkoholfreien Getränken nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

bottle guide rail bottling line guide track container alignment rail conveyor alignment component

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nicht anwendbar (druckloses Führungssystem)
Weitere Spezifikationen:	Max. Liniengeschwindigkeit: 1.200 Flaschen/min, Flaschendurchmesserbereich: 50-120 mm, Oberflächenrauheit: Ra ≤ 0,8 µm
Betriebstemperatur:	0°C bis 80°C (Betrieb), -20°C bis 100°C (Materialtoleranz)

Montage- und Anwendungskompatibilität

PET-GetränkeflaschenGlasflaschen (nicht aggressive Inhalte)Aluminiumdosen mit Kunststoffbeschichtungen

Nicht geeignet: Abrasive Partikelsuspensionen oder korrosive chemische Umgebungen

Auslegungsdaten

Flaschendurchmesserbereich (mm)
Maximale Liniengeschwindigkeit (Flaschen/min)
Fördererbreite und Schienenbefestigungskonfiguration

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Abrasive Verschleiß an Kontaktoberflächen

Ursache: Kontinuierliche Reibung durch Flaschenbewegung, insbesondere bei fehlausgerichteten Behältern oder abrasiven Verunreinigungen, die zu Materialverlust und Maßänderungen führen.

Ermüdungsrissbildung an Befestigungspunkten

Ursache: Zyklische Belastung durch Förderervibration und Stoßkräfte, verstärkt durch unsachgemäße Installation oder verschlissene Tragstrukturen, die zu Spannungskonzentration und schließlich Bruch führen.

Wartungsindikatoren

Hörbares Schleif- oder Mahlen während des Betriebs
Sichtbare Flaschenfehlausrichtung oder Kippen auf der Förderstrecke

Technische Hinweise

Durchführung regelmäßiger Ausrichtungsprüfungen und -einstellungen, um eine korrekte Schienenpositionierung relativ zum Förderband zu gewährleisten und ungleichmäßigen Verschleiß und Stoßkräfte zu reduzieren.
Periodische Anwendung eines lebensmittelechten, trockenen Schmiermittels auf Kontaktoberflächen, um Reibung zu minimieren und Materialablagerungen zu verhindern, unter Einhaltung der Hygienestandards.

Konformität und Fertigungsnormen

Referenznormen

ANSI/ASME B15.1 - Sicherheitsnorm für mechanische KraftübertragungsvorrichtungenDIN 8187 - Präzisions-Rollenketten und Kettenräder

Fertigungsgenauigkeit

Führungsschienenausrichtung: +/- 0,05 mm pro Meter
Oberflächenrauheit: Ra ≤ 0,8 µm für Kontaktoberflächen

Qualitätsprüfung

Maßliche Überprüfung mit Koordinatenmessgerät (KMG)
Materialzusammensetzungsprüfung mit Röntgenfluoreszenzanalyse (RFA)

Hersteller von Präzisions-Führungsschiene für Getränkeflaschen-Transport

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-06

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation

4/5

Fertigungsfähigkeit

4/5

Prüfbarkeit

5/5

Lieferantentransparenz

3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Welche Materialien sind für diese Führungsschiene verfügbar?

Die Führungsschiene ist in Edelstahl 316L, lebensmittelechtem UHMW-PE und eloxiertem Aluminium erhältlich. Die Materialauswahl hängt von den Anforderungen wie Reibung, Verschleißfestigkeit und Lebensmittelkontakt ab.

Welche maximale Linienleistung wird unterstützt?

Die maximale Linienleistung beträgt 60 bis 120 Flaschen pro Minute gemäß Referenzbereich des Verzeichnisses. Die tatsächliche Leistung kann je nach Schienenprofil, Material und Installation variieren; bitte mit dem Hersteller verifizieren.

Welche Normen werden für das UHMWPE-Material referenziert?

Das UHMWPE-Material wird auf ASTM D4020 für die Materialspezifikation referenziert. Zugfestigkeit nach ASTM D638, Härte nach ASTM D2240 und Reibungskoeffizient nach ASTM D1894. Diese Normen dienen der Verifizierung, nicht der Zertifizierung.

Wie wird die Schiene installiert?

Die Schiene wird typischerweise als Teil modularer Fördersysteme installiert. Der Montagelochabstand beträgt 100 bis 300 mm, was eine flexible Montage ermöglicht. Die Installation sollte gemäß den Herstellerrichtlinien erfolgen, um korrekte Ausrichtung und Abstände zu gewährleisten.

Kann ich Hersteller direkt kontaktieren?
