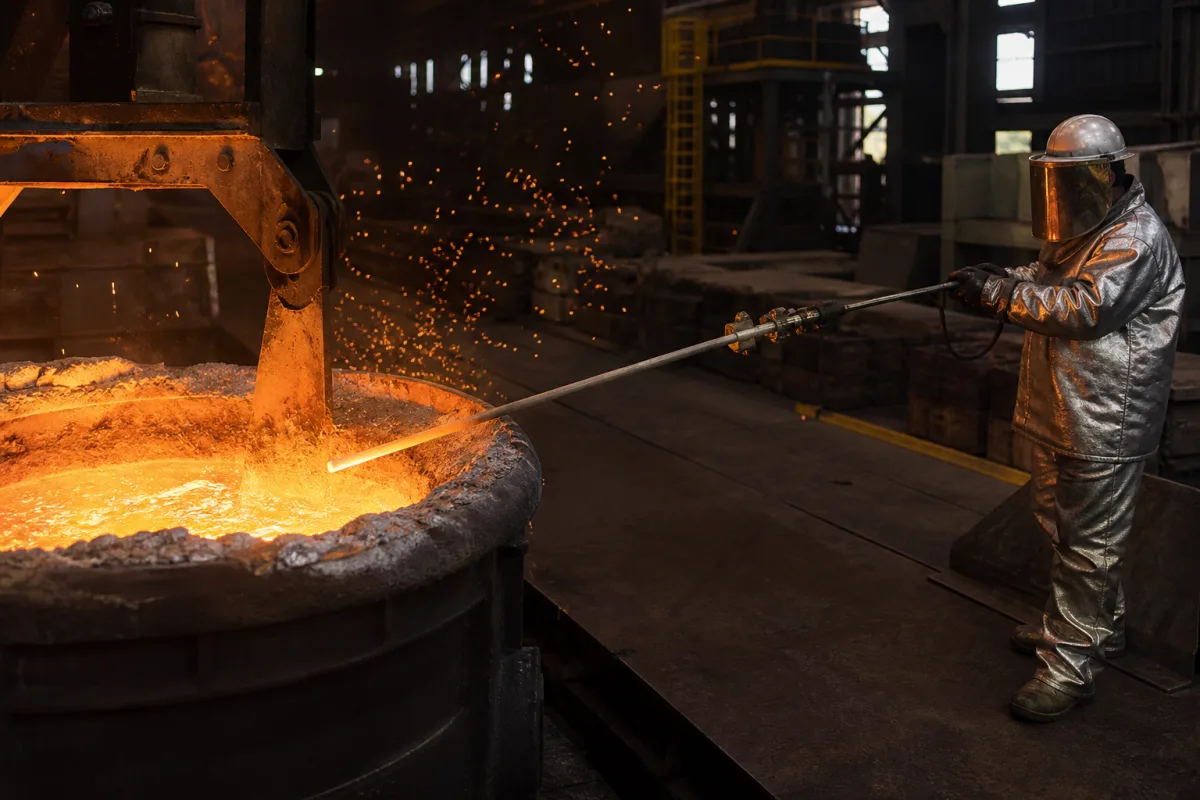

Temperatursensor-Sonde für geschmolzenes Metall

Diese spezielle industrielle Sensorkomponente ist für den direkten Eintauchen in Ströme oder Bäder von geschmolzenem Metall konzipiert, um Echtzeit-Temperaturmessungen zu ermöglichen. Sie ermöglicht eine präzise thermische Steuerung in der Grundmetallproduktion wie Schmelzen, Raffinieren und Gießen. Die Sonde widersteht extremen Temperaturen und korrosiven Umgebungen mit geschmolzenem Metall, während sie die Messgenauigkeit beibehält. Sie lässt sich in Temperaturregelsysteme integrieren, um die Energieeffizienz und Produktqualität bei der Produktion von Nichteisen- und Spezialmetallen zu optimieren.

Die Sonde besteht aus einem Schutzrohr aus Aluminiumoxidkeramik und einer inneren Struktur aus Molybdänlegierung. Im Inneren befindet sich ein Platin-Rhodium-Thermoelement (Typ B) für die Hochtemperaturmessung. Das Schutzrohrmaterial ist Molybdändisilizid (MoSi2), das gegen thermischen Schock beständig ist. Die Sonde ist in Eintauchlängen von 500 bis 1500 mm und Schutzrohrdurchmessern von 16 bis 25 mm erhältlich, abhängig von der Anwendung. Sie arbeitet bei Temperaturen bis zu 1600 °C und erfüllt die Genauigkeitsklasse 1 nach IEC 60584, mit einer thermischen Ansprechzeit von ≤5 Sekunden. Der Isolationswiderstand beträgt ≥100 MΩ bei 500 V DC, und die Schutzart ist IP65. Die Prozessanschluss ist ein G1/2-Gewinde nach ISO 228-1, und der Betriebsdruckbereich liegt bei 1,0–1,6 MPa. Das Gewicht variiert je nach Länge und Durchmesser zwischen 1,5 und 3,0 kg.

Diese Sonde ist für den Einsatz in der Grundmetallproduktion vorgesehen, wo eine kontinuierliche Temperaturüberwachung entscheidend ist. Sie ist kein eigenständiges Messsystem; sie erfordert die Integration mit einem geeigneten Temperaturtransmitter oder Regelsystem. Die Sonde ist eine Komponente, kein vollständiges Instrument. Bei der Beschaffung müssen modellspezifische Parameter wie genaue Eintauchlänge, Schutzrohrdurchmesser und Prozessanschluss mit dem Hersteller verifiziert werden. Bestätigen Sie außerdem, dass die Spezifikationen der Sonde die Anforderungen Ihrer spezifischen Anwendung mit geschmolzenem Metall erfüllen, einschließlich chemischer Kompatibilität und thermischer Zyklusbedingungen. Konsultieren Sie immer den Lieferanten für detaillierte Installations- und Wartungsrichtlinien.

Die Sonde arbeitet nach dem thermoelektrischen Effekt. Ein Platin-Rhodium-Thermoelement (Typ B) erzeugt eine kleine Spannung proportional zur Temperaturdifferenz zwischen der heißen Messstelle (eingetaucht in geschmolzenes Metall) und der kalten Messstelle (am Instrumentenanschluss). Diese Spannung wird gemessen und mithilfe von Standard-Referenztabellen (IEC 60584) in Temperatur umgewandelt. Das Thermoelement ist durch ein Schutzrohr aus Molybdändisilizid und eine Isolierung aus Aluminiumoxidkeramik geschützt, die es vor der korrosiven und hochtemperaturigen Umgebung abschirmen. Die Ansprechzeit ist aufgrund des dünnen Schutzrohrs und des direkten Kontakts mit der Schmelze schnell (≤5 s).
