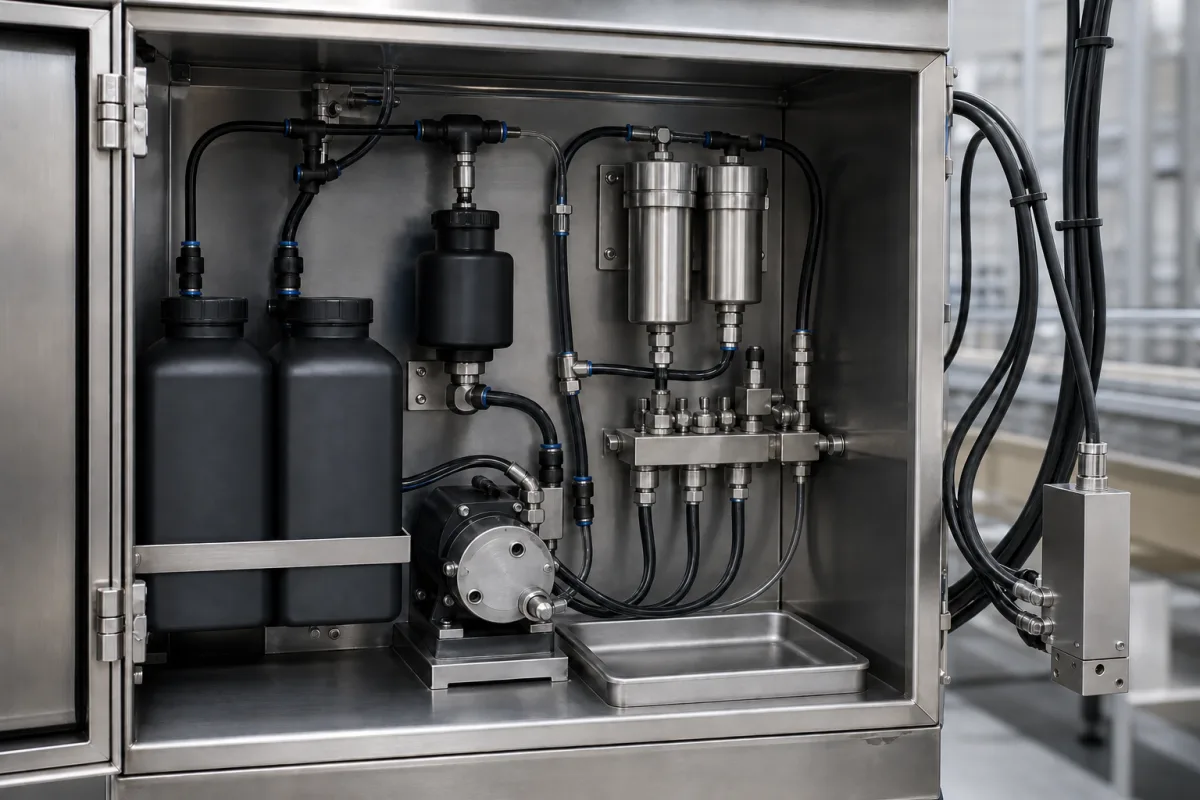

Tintensystem

Das Tintensystem ist eine kritische Komponente industrieller Codier- und Markierungsgeräte, die den gesamten Tintenhandhabungsprozess verwaltet. Es umfasst Behälter, Pumpen, Filter, Ventile und Düsen, die zusammenarbeiten, um Tinte zu speichern, die richtige Viskosität aufrechtzuerhalten, präzise Mengen an den Druckkopf zu liefern und eine gleichbleibende Markierungsqualität auf verschiedenen Substraten während des Produktionsbetriebs sicherzustellen. Das System ist für die Integration in Codiereinheiten in der Druck- und Vervielfältigungsindustrie für bespielte Medien ausgelegt. Es verarbeitet Tinten mit einem Viskositätsbereich von 1–100 mPa·s (gemäß ISO 2884-1) und arbeitet in einem Temperaturbereich von 5–45 °C (gemäß IEC 60068-2-1/2) und einer relativen Luftfeuchtigkeit von 20–80 % (gemäß IEC 60068-2-78). Die Tintenkapazität reicht von 1 bis 5 Litern und bestimmt die Laufzeit zwischen Nachfüllungen. Der Betriebsdruck beträgt 1,0–1,6 MPa, mit einer Filterfeinheit von 5–10 μm (gemäß ISO 16889), um Düsenverstopfungen zu verhindern. Das System benötigt eine stabile 24-V-Gleichstromversorgung (±10 %) und verbraucht 50–150 W. Benetzte Teile bestehen aus 316L-Edelstahl (gemäß ASTM A240) für Korrosionsbeständigkeit, und das System ist gemäß IEC 60529 mit IP54–IP65 geschützt. Die Abmessungen reichen von 500×400×300 mm bis 800×600×500 mm, mit einem Gewicht von 15–30 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten verifiziert werden.
