Druckregler

Auf Basis strukturierter CNFX-Herstellerprofile wird Druckregler im Bereich Maschinen- und Anlagenbau anhand von Nennweite bis Einstellbereich eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Druckregler wird durch die Baugruppe aus Einstellfeder und Tellerabsperrventil beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Gerät, das einen konstanten Ausgangsdruck unabhängig von Schwankungen des Eingangsdrucks oder des Durchflussbedarfs aufrechterhält.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

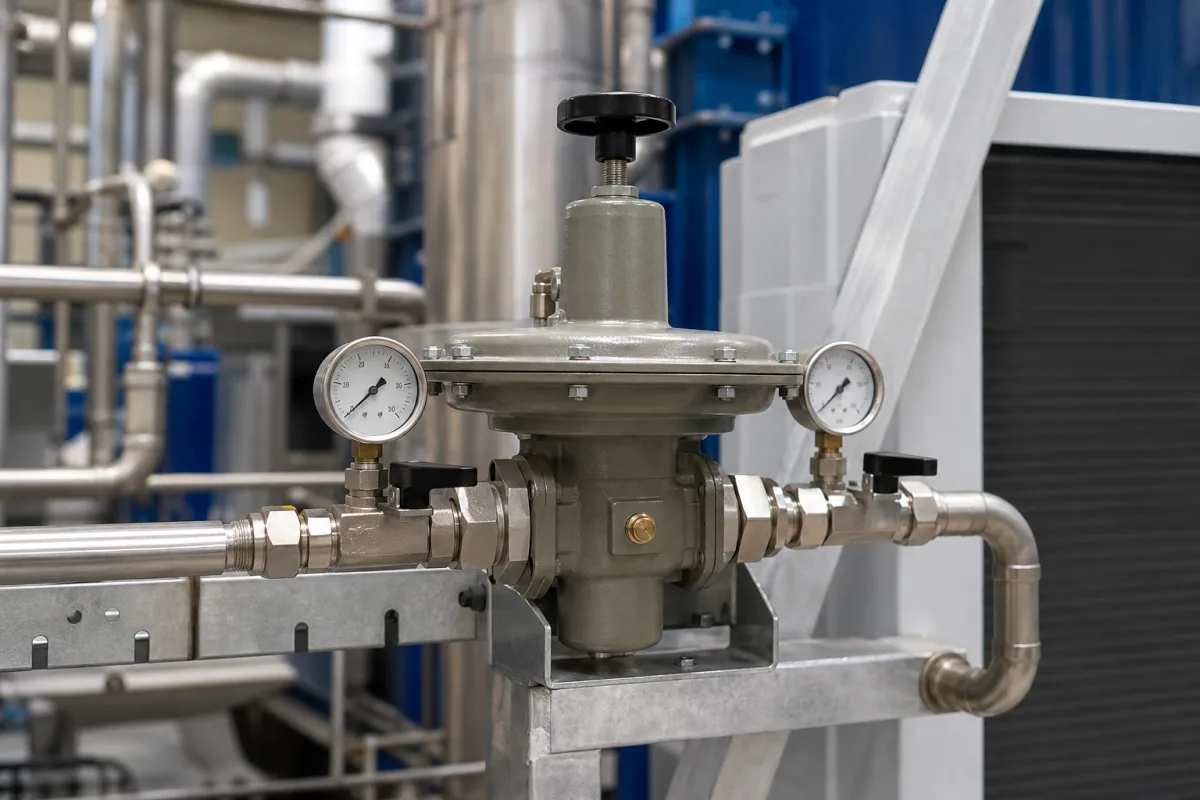

Druckregler in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Druckregler

Technische Definition

Innerhalb eines industriellen Systems ist der Druckregler eine kritische Steuerkomponente, die sicherstellt, dass nachgeschaltete Geräte stabile, vorgegebene Druckniveaus erhalten. Er schützt empfindliche Instrumente, optimiert die Prozesseffizienz und verhindert Schäden durch Druckstöße, indem er seinen internen Mechanismus automatisch anpasst, um Schwankungen stromaufwärts auszugleichen. Dieses Produkt ist eine Komponente in der Maschinen- und Anlagenbauindustrie, die typischerweise in Rohrleitungen installiert wird, um den Fluiddruck zu steuern. Es ist in Materialien wie Edelstahl und Messing erhältlich, mit einem Nenndurchmesserbereich von 15–100 mm (ISO 6708). Der Einstelldruckbereich ist von 0,05 bis 1,0 MPa einstellbar, mit einer Genauigkeit von ±5 % des Sollwerts. Der maximale Eingangsdruck beträgt 1,6 MPa, und der Betriebstemperaturbereich liegt bei -20 bis 80 °C. Der Durchflusskoeffizient (Cv) reicht von 0,5 bis 15, und die Leckagerate beträgt ≤0,05 % des Sollflusses (ISO 5208). Die Materialgüte ist CF8M/316L (ASTM A351), und das Gewicht variiert je nach Größe und Material zwischen 2,5 und 25 kg. Diese Werte sind Referenzbereiche für Verzeichniszwecke; die tatsächlichen Spezifikationen müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Der Regler arbeitet durch Kräftegleichgewicht in einer abgedichteten Kammer, wobei eine Membran oder ein Kolben gegen eine einstellbare Feder wirkt. Es ist wichtig, modellspezifische Werte und Normen vor Beschaffung oder Installation zu verifizieren.

Funktionsprinzip

Der Druckregler funktioniert physikalisch durch das Gleichgewicht der Kräfte in einer abgedichteten Kammer. Der eintretende Fluiddruck wirkt auf eine Membran oder einen Kolben gegen die Kraft einer einstellbaren Feder. Wenn der Ausgangsdruck unter den Sollwert fällt, überwindet die Federkraft die Membran, öffnet ein Ventil, um mehr Durchfluss zu ermöglichen und den Druck zu erhöhen. Wenn der Ausgangsdruck den Sollwert überschreitet, komprimiert die Membran die Feder, schließt das Ventil, um den Durchfluss zu reduzieren und den Druck zu senken, wodurch das Gleichgewicht aufrechterhalten wird.

Hauptmaterialien

Edelstahl, Messing

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennweite	15–100 mm	Matches pipe size; larger sizes may require pilot-operated design.ISO 6708
Einstellbereich	0.05–1.0 MPa	Adjustable within this range; below 0.05 MPa instability may occur.
Genauigkeit	±5 %	Of set pressure; tighter tolerance requires high-precision spring.
Max. Eingangsdruck	1.6 MPa	Exceeding may damage diaphragm or seat.ISO 5208
Betriebstemperatur	-20–80 °C	Outside range, elastomer seals may fail.
Durchflusskoeffizient	0.5–15 Cv	At full open; determines max flow for given pressure drop.
Leckrate	≤0.05 % des Sollstroms	Class VI seat leakage; higher leakage indicates seat wear.ISO 5208
Werkstoff	CF8M/316L	Corrosion-resistant; other materials on request.ASTM A351
Gewicht	2.5–25 kg	Depends on size and material; affects installation support.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Einstellfeder
Stellt die Referenzkraft zur Einstellung des gewünschten Ausgangsdrucks bereit
Material: Edelstahl
Tellerabsperrventil
Regelt den Durchfluss durch Öffnen oder Schließen als Reaktion auf Membranbewegung
Material: Edelstahl
Membran
Erfasst Änderungen des Ausgangsdrucks und überträgt die Kraft auf den Ventilmechanismus
Material: Elastomer

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Eingang: 0-100 bar, Ausgang: 0-10 bar
Durchflussrate:	0,1-100 L/min
Betriebstemperatur:	-20°C bis 120°C
slurry concentration:	Nicht empfohlen für Suspensionen >5% Feststoffanteil nach Volumen

Montage- und Anwendungskompatibilität

DruckluftsystemeHydraulikölkreisläufeIndustrielle Gasleitungen (N2, O2, CO2)

Nicht geeignet: Korrosive chemische Umgebungen (z.B. Chlor, starke Säuren)

Auslegungsdaten

Erforderlicher Ausgangsdruck-Sollwert
Maximal erwarteter Eingangsdruck
Spitzendurchflussbedarf

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-100 bar

Belastungs- und Ausfallgrenzen

150 bar (Membranbruchdruck) oder 0,3 bar (minimale Druckdifferenz für stabile Regelung)

Die Streckgrenze des Membranmaterials (typischerweise Edelstahl 316L mit 205 MPa Streckgrenze) wird bei 150 bar überschritten; Störung des Bernoulli-Prinzips unterhalb von 0,3 bar Druckdifferenz, die zu Durchflussinstabilität und Kavitation führt

Fertigungskontext

Druckregler wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Membranbruch

Ursache: Ermüdung durch zyklische Druckbelastung oder chemischer Abbau durch inkompatible Prozessmedien

Sitzverschleiß/Erosion

Ursache: Partikelkontamination im Fluidstrom, die abrasiven Verschleiß verursacht, oder Kavitationsschäden durch hohe Druckdifferenziale

Wartungsindikatoren

Druckschwankungen oder Unfähigkeit, den Sollwert zu halten (akustisch: Rattern/Zischen)
Sichtbare externe Leckage um den Gehäusedeckel oder nachgeschaltete Anschlüsse

Technische Hinweise

Vorschalten einer Filtereinheit (10-25 Mikrometer) und Bereitstellung von sauberer, trockener Instrumentenluft/-gas, um Kontaminationsschäden zu verhindern
Durchführung regelmäßiger Kalibrierungsprüfungen und Überprüfung der korrekten Druckdifferenziale, um Kavitationsbedingungen zu vermeiden

Konformität und Fertigungsnormen

Referenznormen

ISO 5781: Hydraulikfluidleistung - Druckminderventile, Reihenfolgeventile, Entlastungsventile, Drosselventile und Rückschlagventile - AnschlussflächenANSI/ASME B40.100: Druckmessgeräte und ManometerzubehörDIN EN 334: Gasdruckregler für Eingangsdrücke bis 100 bar

Fertigungsgenauigkeit

Ausgangsdruckgenauigkeit: +/- 2% des Sollwerts
Sitzleckage: < 0,5 SCFH bei 1,5-fachem Nenndruck

Qualitätsprüfung

Hydrostatischer Drucktest: 1,5-facher maximaler Betriebsdruck für 3 Minuten
Durchflusscharakteristik-Test: Überprüfung der stabilen Regelung über den spezifizierten Durchflussbereich

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Partikelkontamination über 25 μm im Fluidstrom → Sitzverschleiß und Leckage mit Durchflusskoeffizient Cv-Abweichung >15% → Vorschalten eines 10 μm Absolut-Filters mit Differenzdrucküberwachung

Zyklische Druckschwankungen bei 0,5-2 Hz Frequenz, die 20% des Sollwerts überschreiten → Membranermüdungsbruch bei 10^5-10^6 Zyklen (basierend auf Goodman-Diagramm für 316L Edelstahl) → Einbau eines Pulsationsdämpfers mit 0,1 L Volumen pro 10 L/min Durchflusskapazität

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.
