Mechanische Wellendichtung für Schiffspropeller

Auf Basis strukturierter CNFX-Herstellerprofile wird Mechanische Wellendichtung für Schiffspropeller im Bereich Schiffbau anhand von Wellendurchmesserbereich bis Maximaler Druck eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Mechanische Wellendichtung für Schiffspropeller wird durch die Baugruppe aus Primär-Dichtring und Stationäres Dichtungsgesicht beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Mechanische Dichtung, die das Eindringen von Wasser entlang rotierender Propellerwellen verhindert

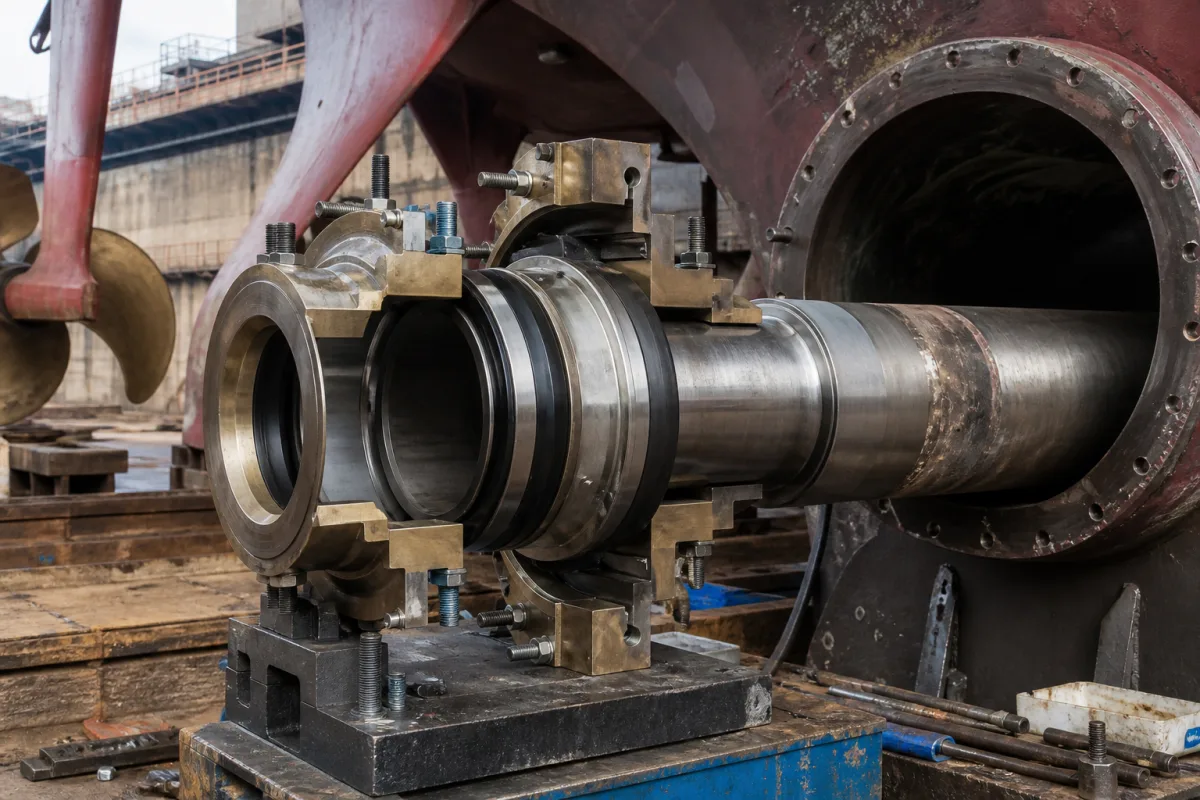

Mechanische Wellendichtung für Schiffspropeller in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Eine mechanische Wellendichtung für Schiffspropeller ist eine kritische Komponente, die an der Stelle installiert wird, an der die Propellerwelle durch den Schiffsrumpf tritt. Ihre Hauptfunktion besteht darin, die Wasserdichtigkeit zu gewährleisten und gleichzeitig die Wellenrotation zu ermöglichen, wodurch verhindert wird, dass Meerwasser in das Schiff eindringt und Schmiermittel austritt. Diese Dichtung ist für die Zuverlässigkeit des Antriebssystems, den Korrosionsschutz und den Umweltschutz unerlässlich. Sie muss kontinuierlicher Rotation, Druckunterschieden und rauen Meeresbedingungen standhalten. Die Dichtung arbeitet, indem sie eine dynamische Dichtfläche zwischen der rotierenden Welle und dem stationären Gehäuse erzeugt, wobei federbelastete Dichtflächen durch hydrodynamischen Druck und mechanische Kraft in Kontakt gehalten werden. Typische Materialien sind Edelstahl 316L, Kohlenstoff-Graphit-Verbundstoff, Silikonelastomer und Marinebronze. Zu den wichtigsten Parametern gehören ein kompatibler Wellendurchmesserbereich von 50–500 mm, ein maximaler Druck von 1,6 bar, eine maximale Drehzahl von 1500 U/min, ein Betriebstemperaturbereich von -20 bis 80 °C, eine Dichtflächenhärte von 60–70 HV, eine Federlast von 5–15 N, eine Leckrate von ≤0,5 ml/h unter Nennbedingungen, eine Dichtflächenebenheit von ≤0,001 mm, ein Dichtungsmaterial von SiC–SiC und ein Gewicht von 5–50 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Dichtung ist für eine Reihe von Wellendurchmessern ausgelegt und wird basierend auf Wellengröße, Betriebsdruck, Drehzahl und Temperatur ausgewählt. Korrekte Installation und Wartung sind entscheidend; Anzeichen von Verschleiß sind erhöhte Leckage, ungewöhnliche Geräusche oder Vibrationen. Die Leistung der Dichtung wird gegenüber anwendbaren Normen verifiziert, aber die Konformität muss mit dem Hersteller bestätigt werden. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten für modellspezifische Werte und Normen.

Funktionsprinzip

Die Dichtung arbeitet, indem sie eine dynamische Dichtfläche zwischen der rotierenden Welle und dem stationären Gehäuse erzeugt. Federbelastete Dichtflächen werden durch eine Kombination aus hydrodynamischem Druck und mechanischer Kraft in Kontakt gehalten. Wenn sich die Welle dreht, bildet sich ein dünner Fluidfilm zwischen den Flächen, der Schmierung bietet und direkten Kontakt verhindert, wodurch der Verschleiß reduziert wird. Die Federlast stellt sicher, dass die Flächen auch bei stillstehender Welle in Kontakt bleiben, um Leckagen zu verhindern. Die Dichtung passt sich Wellenbewegungen und Fehlausrichtungen an, während sie eine wasserdichte Barriere aufrechterhält.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Wellendurchmesserbereich50–500 mmKompatibler Wellendurchmesserbereich
Maximaler Druck1.6 barMaximale Differenzdruckkapazität
Maximale Drehzahl1500 U/minMaximale Rotationsgeschwindigkeit
Betriebstemperaturbereich-20–80 °CGeeigneter Betriebstemperaturbereich
Dichtungsflächenhärte60–70 HVVickers-Härte der primären Dichtungsfläche
Federkraft5–15 NewtonMechanische Federkraft zur Aufrechterhaltung des Dichtungskontakts
Leckrate≤0.5 mL/hAt rated pressure and speed
Ebenheit der Dichtfläche≤0.001 mmCritical for low leakage
DichtungsmaterialSiC–SiCSilicon carbide for high wear resistance
Gewicht5–50 kgDepends on shaft diameter and design

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Stainless Steel 316L Carbon-Graphite Composite Silicone Elastomer Marine-Grade Bronze

Komponenten / BOM

Components / BOM
  • Primär-Dichtring
    Rotierendes Dichtelement, an der Welle befestigt
    Material: Kohlenstoff-Graphit-Verbundwerkstoff
  • Stationäres Dichtungsgesicht
    Feste Dichtungsfläche, am Gehäuse montiert
    Material: Siliciumcarbid oder Wolframcarbid
  • Federbaugruppe
    Erzeugt axiale Kraft zur Aufrechterhaltung des Dichtungskontakts
    Material: Edelstahl 1.4401 (316)
  • Sekundärdichtung
    Statische Dichtung zwischen Gehäusekomponenten
    Material: Fluor-Kautschuk oder Nitrilkautschuk
  • Verschleißanzeiger
    Visuelle oder elektronische Verschleißüberwachungsfunktion
    Material: Verschiedene

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kavitationserosion durch propellerbedingte Druckschwankungen unter 0,01 MPa Absolutdruck Lochfraß und Materialabtrag an der Gleitfläche über 0,1 mm Tiefe Stellite-6-Panzerung (HRC 58-62) auf den Gleitringen mit 15°-Druckdammgeometrie
Abrasiver Verschleiß durch Seewasser mit >100 ppm suspendierten Silikatpartikeln >50 µm Radiale Verschleißrate über 0,01 mm/1000 h mit Leckage >5 L/h Doppellippendichtung mit Partikelabweisring aus Edelstahl 316L und 0,2 mm Spiel

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-3,0 MPa (1-30 bar) Differenzdruck, -10 °C bis 80 °C Seewassertemperatur, 0-300 min⁻¹ Wellendrehzahl
Belastungs- und Ausfallgrenzen
Der Anpressdruck der Dichtfläche fällt unter 0,05 MPa oder übersteigt 3,5 MPa, die Lippentemperatur übersteigt 120 °C, die Wellendurchbiegung übersteigt 0,5 mm/m
Versagen der Elastomer-Lippendichtung durch Abfall der Shore-A-Härte oberhalb der Glasübergangstemperatur von 120 °C sowie Zusammenbruch des hydrodynamischen Schmierfilms unter 0,05 MPa Anpressdruck mit Übergang zur Mangelschmierung
Fertigungskontext
Mechanische Wellendichtung für Schiffspropeller wird innerhalb von Schiffbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

stern tube seal shaft seal assembly marine rotary seal propeller shaft packing

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:bis 10 bar (145 psi)
Durchflussrate:entfällt (statische Dichtanwendung)
Betriebstemperatur:-20 °C bis +80 °C
slurry concentration:für abrasive Suspensionen mit mehr als 5 Volumenprozent Feststoff nicht empfohlen
Montage- und Anwendungskompatibilität
SeewasserBrackwasserSchmieröle (mineralisch/synthetisch)
Nicht geeignet: Hochkonzentrierte abrasive Suspensionen (Sand, Schlick >5 %)
Auslegungsdaten
  • Wellendurchmesser (mm/Zoll)
  • Wellendrehzahl (min⁻¹)
  • Betriebsdruck (bar/psi)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Abrasiver Verschleiß
Ursache: Eintrag suspendierter Feststoffe (Sand, Schlick) aus dem Seewasser führt zu mechanischem Abrieb der Dichtflächen, häufig durch unzureichende Filtration oder eine für partikelreiche Umgebungen ungeeignete Dichtungsauslegung.
Verhärtung und Rissbildung der Lippendichtung
Ursache: Thermische Schädigung oder chemischer Angriff durch Öladditive, Seewasserverunreinigungen oder Ozon führt zum Verlust der Elastizität und der Dichtwirkung, verstärkt durch hohe Wellentemperaturen oder falsche Werkstoffwahl.
Wartungsindikatoren
  • Sichtbarer Ölfilm oder emulgierter Austritt im Wasser rund um den Dichtungsbereich als Hinweis auf Schmiermittelleckage.
  • Hörbares hochfrequentes Quietschen oder Schleifgeräusche aus dem Stevenrohr bei drehender Welle als Hinweis auf Trockenlauf oder überhöhte Reibung.
Technische Hinweise
  • Zweistufige Filtration des Dichtungsschmiermittels mit einer Partikelgröße ≤10 Mikrometer einführen und durch regelmäßige Ölanalysen Verschmutzungsgrad und Verschleißmetalle überwachen.
  • Werkstoffe der Dichtflächen (z. B. Siliziumkarbid statt Kohle) nach Betriebsdrehzahl, Ausrichttoleranz und Wasserqualität wählen und eine genaue Wellenausrichtung (<0,05 mm TIR) sicherstellen, um ungleichmäßigen Verschleiß zu verringern.

Konformität und Fertigungsnormen

Referenznormen
ISO 21009:2018 – Schiffe und Meerestechnik – StevenrohrdichtungenANSI/ASME B46.1 – Oberflächenbeschaffenheit (Rauheit, Welligkeit und Rillenrichtung)DIN 8601 – Wellenkupplungen für Schiffsantriebsanlagen
Fertigungsgenauigkeit
  • Wellenzapfendurchmesser: +/-0,01 mm
  • Ebenheit der Dichtfläche: 0,005 mm
Qualitätsprüfung
  • Druckprüfung (hydrostatisch/pneumatisch) auf Dichtheit
  • Werkstoffprüfung mittels PMI (Positive Material Identification)

Hersteller von Mechanische Wellendichtung für Schiffspropeller

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Was ist die Hauptfunktion einer mechanischen Wellendichtung für Schiffspropeller?

Die Hauptfunktion besteht darin, das Eindringen von Meerwasser entlang der rotierenden Propellerwelle zu verhindern und gleichzeitig das Austreten von Schmiermittel zu verhindern, um die Wasserdichtigkeit zu gewährleisten.

Welche Materialien werden üblicherweise verwendet?

Übliche Materialien sind Edelstahl 316L, Kohlenstoff-Graphit-Verbundstoff, Silikonelastomer und Marinebronze, wie im Verzeichnis aufgeführt.

Was sind die typischen Betriebsgrenzen?

Typische Referenzbereiche umfassen Wellendurchmesser von 50–500 mm, Druck bis 1,6 bar, Drehzahl bis 1500 U/min und Temperaturen von -20 bis 80 °C. Diese müssen für das spezifische Modell bestätigt werden.

Wie überprüfe ich die Leistung der Dichtung?

Überprüfen Sie die Leckrate (≤0,5 ml/h unter Nennbedingungen) und die Dichtflächenebenheit (≤0,001 mm) gemäß den Spezifikationen des Herstellers. Konsultieren Sie immer den rechtlichen Hersteller für modellspezifische Daten.
