Automatisches Stoffprüfsystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Automatisches Stoffprüfsystem im Bereich Textilherstellung anhand von Maximale Stoffbreite bis Prüfgeschwindigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Automatisches Stoffprüfsystem wird durch die Baugruppe aus Prüfrahmen und Bildaufnahmekamera-Array beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Visionsbasiertes System zur automatischen Fehlererkennung in der Textilproduktion.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

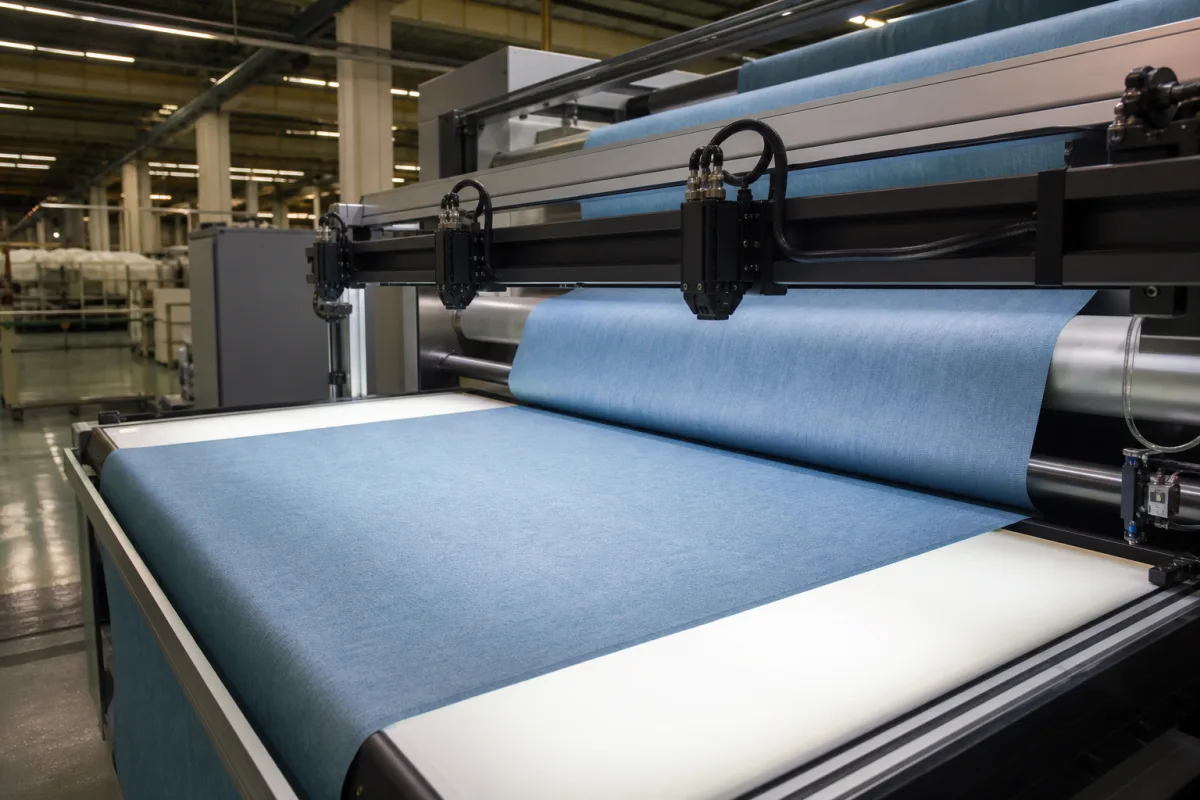

Automatisches Stoffprüfsystem in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Das Automatische Stoffprüfsystem ist eine integrierte industrielle Lösung für Textilfertigungsumgebungen. Es verwendet hochauflösende Kameras und Algorithmen der maschinellen Bildverarbeitung, um während der Produktion automatisch Fehler in Stoffen zu erkennen und die manuelle Inspektion zu ersetzen. Das System scannt kontinuierlich bewegte Stoffrollen und identifiziert Fehler wie Löcher, Flecken, Webfehler und Farbunregelmäßigkeiten. Es liefert Echtzeit-Qualitätskontrollsdaten und kann automatische Markierungen oder das Aussortieren fehlerhafter Abschnitte auslösen, wodurch die Produktionseffizienz verbessert und Abfall reduziert wird.

Das System ist auf einem robusten Aluminiumrahmen mit Stahlwalzen für den Stofftransport aufgebaut. Es umfasst Industriekameras mit Auflösungen von 2048 bis 4096 Megapixeln, eine LED-Beleuchtungsanordnung für gleichmäßige Ausleuchtung und Steuerelektronik für Datenverarbeitung und Integration. Das System unterstützt Stoffbreiten von 1600 bis 3600 mm und arbeitet mit Geschwindigkeiten zwischen 60 und 120 m/min. Es kann Fehler ab einer Größe von 0,5 bis 1,0 mm erkennen, mit einer Erkennungsgenauigkeit von mindestens 99 % für Standardfehler (abhängig von den Trainingsdaten) und einer Fehlalarmrate von höchstens 1 % pro Meter (Schwelle einstellbar).

Die elektrischen Anforderungen umfassen eine Stromversorgung von 220–240 V AC (50/60 Hz; andere Spannungen auf Anfrage) und einen Stromverbrauch zwischen 2 und 5 kW, abhängig von der Anzahl der Kameras und der Beleuchtung. Das System arbeitet in einem Temperaturbereich von 10–40 °C (unter 10 °C kann die Kameraleistung beeinträchtigen) und einer relativen Luftfeuchtigkeit von 20–80 % (nicht kondensierend). Es bietet Schutzarten von IP54 bis IP65 (gemäß IEC 60529) für staubige Umgebungen. Das Maschinengewicht liegt zwischen 1500 und 3000 kg, und die ungefähre Grundfläche beträgt 3000×2000×2500 mm (L×B×H), je nach Konfiguration.

Alle aufgeführten Parameter sind Referenzbereiche für Verzeichniszwecke; tatsächliche Werte müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Das System ist kein zertifiziertes Produkt; erwähnte Normen dienen nur zur Beschaffungsverifizierung.

Funktionsprinzip

Hochgeschwindigkeitskameras erfassen Bilder des Stoffes, während er durch die Prüfzone läuft. Die Software der maschinellen Bildverarbeitung analysiert Muster und Texturen in Echtzeit und vergleicht sie mit Qualitätsstandards, um Abweichungen zu erkennen. Wenn ein Fehler identifiziert wird, kann das System Alarme auslösen, die Position markieren oder den Abschnitt automatisch aussortieren. Die Leistung des Systems hängt von korrekter Kalibrierung, Beleuchtungsbedingungen und den Trainingsdaten für die Fehlererkennung ab.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Maximale Stoffbreite1600–3600 mmMaximal unterstützte Stoffbreite
Prüfgeschwindigkeit60–120 m/minBetriebsgeschwindigkeitsbereich
Mindestgröße erkennbarer Fehler0.5–1.0 mmKleinster erkennbarer Fehler
Kameraauflösung2048–4096 MegapixelAuflösung des Bildsensors
BeleuchtungsartLEDBeleuchtungsmethode (LED, Leuchtstofflampe)
Erkennungsgenauigkeit≥99 %For standard defects; depends on training data
Fehlalarmrate≤1 %Per meter; adjustable threshold
Stromversorgung220–240 V AC50/60 Hz; other voltages on request
Leistungsaufnahme2–5 kWDepends on number of cameras and lighting
Betriebstemperatur10–40 °CBelow 10°C may affect camera performance
Relative Luftfeuchtigkeit20–80 %Non-condensing
SchutzartIP54–IP65IP65 for dusty environmentsIEC 60529
Maschinengewicht1500–3000 kgDepends on width and configuration
Stellfläche (L×B×H)3000×2000×2500 mmApproximate; varies with options

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Aluminiumrahmen Industriekameras LED-Beleuchtungsarray Stahlrollen Steuerelektronik

Komponenten / BOM

Components / BOM
  • Prüfrahmen
    Tragkonstruktion und Stoffführung
    Material: Aluminium/Stahl
  • Bildaufnahmekamera-Array
    Bildaufnahme von Stoffoberflächen
    Material: Verschiedene (Elektronikbauteile)
  • LED-Beleuchtungssystem
    Gleichmäßige Ausleuchtung für konsistente Bildgebung
    Material: LED-Komponenten
  • Fehlermarkierungseinheit
    Automatische Markierung erfasster Fehler
    Material: Verschiedene
  • Steuerrechner
    Bildverarbeitung und Systemsteuerung
    Material: Verschiedene (Elektronikbauteile)
  • Stoffspannungsregelung
    Hält während der Inspektion eine gleichmäßige Stoffspannung aufrecht
    Material: Verschiedene

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

CCD-Sensor-Thermischer Rauschen überschreitet 30 dB Signal-Rausch-Verhältnis bei 45°C Umgebungstemperatur → Falsch-positive Fehlererkennungsrate überschreitet 5 %-Schwellenwert → Peltier-Kühlsystem hält Sensortemperatur bei 20±2°C mit PID-Regelung
LED-Array-Lichtstromdegradation unter 70 % des anfänglichen 5000 lm-Ausgangs nach 10.000 Stunden → Kontrastverhältnis fällt unter 1000:1, erforderlich für 0,1 mm Fehlererkennung → Redundante LED-Bänke mit automatischem Umschalten bei 80 % Lichtstromdegradation, unter Verwendung der L70-Lebensdauerspezifikation

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-3,0 m/s Gewebegeschwindigkeit, 50-1000 Lux Beleuchtung, 0,1-10,0 mm Fehlererkennungsauflösung
Belastungs- und Ausfallgrenzen
Bilderfassungsfrequenz < 1000 fps, Beleuchtungsgleichmäßigkeit < 85 %, Objektivverzeichnung > 0,5 % tonnenförmige Verzeichnung
Verletzung des Nyquist-Shannon-Abtasttheorems, was zu Aliasing-Artefakten führt, Versagen des Lambertschen Kosinusgesetzes bei ungleichmäßiger Beleuchtung, chromatische Aberration, die das Rayleigh-Kriterium überschreitet
Fertigungskontext
Automatisches Stoffprüfsystem wird innerhalb von Textilherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

textile inspection system fabric inspection machine

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

automatische Stoffprüfung Textilfehlererkennung maschinelles Sehen System Qualitätskontrolle Textil textile inspection system fabric inspection machine

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Atmosphärisch (keine Druckanforderungen)
Weitere Spezifikationen:Beleuchtung: 500-2000 lux geregelte Beleuchtung, Schwingung: <0,5 g RMS, Luftfeuchte: 30-70 % rF, nicht kondensierend
Betriebstemperatur:15-35°C (Betrieb), 0-50°C (Lagerung)
Montage- und Anwendungskompatibilität
BaumwollgewebeSynthetische Textilien (Polyester, Nylon)Maschenware
Nicht geeignet: Hochreflektierende Metallgewebe oder Materialien mit spiegelnden Oberflächen
Auslegungsdaten
  • Gewebebreite (mm)
  • Produktionsliniengeschwindigkeit (m/min)
  • Minimal erkennbare Fehlergröße (mm)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Degradation optischer Sensoren
Ursache: Ansammlung von Staub und Fusseln auf den Linsen, kombiniert mit allmählichem Nachlassen der LED-Lichtquellen, was zu reduzierter Erkennungsgenauigkeit und falschen Fehlermeldungen führt.
Fehlausrichtung des mechanischen Transportsystems
Ursache: Verschleiß an Führungsrollen und Spannungskomponenten, verstärkt durch thermische Ausdehnung im Hochgeschwindigkeitsbetrieb, was zu Bahnlauffehlern und potenziellen Staus führt.
Wartungsindikatoren
  • Inkonsistente Fehlererkennungsraten oder plötzlicher Anstieg falsch-positiver/negativer Meldungen während der Prüfzyklen
  • Hörbares Schleifen, Quietschen oder unregelmäßige rhythmische Geräusche von Transportrollen oder Antriebsmechanismen
Technische Hinweise
  • Implementieren Sie einen vorbeugenden Reinigungsplan für optische Komponenten unter Verwendung zugelassener, nicht abrasiver Materialien und überwachen Sie die LED-Intensität mit kalibrierten Photometern, um optimale Beleuchtungsniveaus aufrechtzuerhalten.
  • Etablieren Sie regelmäßige Laserausrichtungsprüfungen der Transportsysteme und verwenden Sie Infrarot-Thermografie, um abnormale Reibungspunkte zu identifizieren, bevor sie katastrophalen Verschleiß oder Fehlausrichtung verursachen.

Konformität und Fertigungsnormen

Referenznormen
ANSI/ASQ Z1.4-2008 - Stichprobenverfahren und -tabellen für die AttributprüfungCE-Kennzeichnung - Maschinenrichtlinie 2006/42/EG
Fertigungsgenauigkeit
  • Kameraauflösung: +/- 0,1 Pixel pro mm
  • Prüfgeschwindigkeit: +/- 5 % der Nenndurchsatzleistung
Qualitätsprüfung
  • Fehlererkennungsgenauigkeitstest (unter Verwendung standardisierter Gewebeproben)
  • Systemwiederholgenauigkeitstest (mehrfache Scans identischen Gewebes)

Hersteller von Automatisches Stoffprüfsystem

3 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Hans Industries (Wuxi) Co., Ltd.
Wuxi · CN
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Fabric Inspection Machine”
Quellseite ansehen ↗ hans-machinery.com · geprüft am 2026-09-03
Profil ansehen Anfrage senden
Jiangsu Hantex Machinery
Yancheng · CN
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Fabric Inspection Machine”
Quellseite ansehen ↗ hantexmachine.com · geprüft am 2026-09-03
Profil ansehen Anfrage senden
SUNTECH Textile Machinery
Hangzhou · CN
Fertigt außerdem: Material Handling Equipment、Material Handling Systems、Digital Counter und 1 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Fabric Inspection Machines”
Quellseite ansehen ↗ suntech-machine.com · geprüft am 2026-09-03
Profil ansehen Anfrage senden

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-16

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Welche Arten von Fehlern kann das System erkennen?

Das System ist darauf ausgelegt, häufige Stofffehler wie Löcher, Flecken, Webfehler und Farbunregelmäßigkeiten zu erkennen. Die tatsächliche Erkennungsfähigkeit hängt von den Trainingsdaten und der Konfiguration ab; für spezifische Fehlerarten wenden Sie sich an den Hersteller.

Was ist die minimale erkennbare Fehlergröße?

Die minimale erkennbare Fehlergröße beträgt 0,5 bis 1,0 mm, wie in den Spezifikationen angegeben. Dieser Bereich ist eine Referenz; der tatsächliche Wert kann je nach Kameraauflösung, Beleuchtung und Stoffart variieren.

Benötigt das System besondere Umgebungsbedingungen?

Das System arbeitet in einem Temperaturbereich von 10–40 °C und einer relativen Luftfeuchtigkeit von 20–80 % (nicht kondensierend). Es hat eine Schutzart von IP54 bis IP65, geeignet für staubige Umgebungen. Stellen Sie sicher, dass der Installationsort diese Bedingungen erfüllt.

Wie wird das System in eine bestehende Produktionslinie integriert?

Das System ist für die Integration in Textilproduktionslinien ausgelegt. Es umfasst Steuerelektronik für die Konnektivität und kann Markierungs- oder Aussortiermechanismen auslösen. Für spezifische Integrationsanforderungen konsultieren Sie den Hersteller oder Lieferanten.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
