Technische Definition

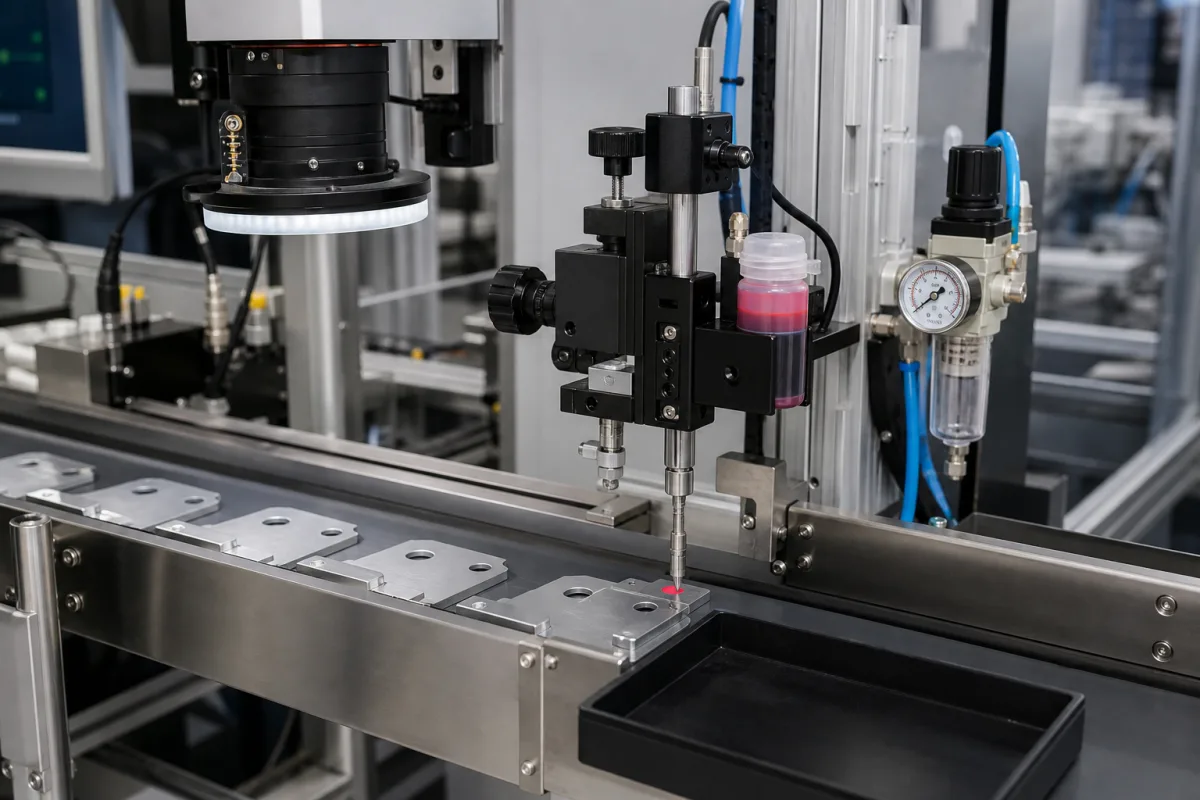

Die Defektmarkierungseinheit ist ein integraler Bestandteil eines industriellen Systems, das fehlerhafte Artikel während Produktions- oder Inspektionsprozessen automatisch identifiziert und eine dauerhafte oder temporäre Markierung auf ihnen anbringt. Diese Markierung erleichtert nachgelagerte Sortier-, Entfernungs- oder Nacharbeitsvorgänge, gewährleistet Qualitätskontrolle und verhindert, dass fehlerhafte Produkte in spätere Stufen oder zu Kunden gelangen. Die Einheit arbeitet typischerweise, indem sie ein Signal von einem vorgelagerten Inspektions- oder Sensorsystem bei Erkennung eines Defekts empfängt. Anschließend aktiviert sie einen Markierungsmechanismus (wie Tintenstrahldrucker, Laserätzer, mechanischen Stempel oder Klebeetikettierer), um eine sichtbare Markierung direkt auf dem fehlerhaften Artikel anzubringen, während er auf einem Förderband oder Handhabungssystem durch die Einheit läuft. Die Einheit ist für die Integration in automatisierte Produktionslinien ausgelegt und kann je nach Anwendung mit verschiedenen Markierungsköpfen konfiguriert werden. Zu den wichtigsten Parametern gehören Markiergeschwindigkeit (1–5 Stück/s), Markierkraft (50–200 N), Markiertiefe (0,1–0,5 mm), Positioniergenauigkeit (±0,05 mm), Betriebsspannung (24 V DC ±10%), Leistungsaufnahme (50–150 W), Betriebstemperatur (0–50 °C), Schutzart (IP54–IP65 nach IEC 60529), Zykluszeit (0,2–1,0 s), Druckluftversorgung (0,4–0,6 MPa) und Gewicht (5–15 kg). Das Markierungskopfmaterial ist gehärteter Stahl für Verschleißfestigkeit. Der Strukturrahmen besteht typischerweise aus Edelstahl, das Gehäuse aus eloxiertem Aluminium, und bei Tintenstrahl sind die Düsenspitzen aus Keramik. Diese Spezifikationen sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Die Einheit ist kein eigenständiges Qualitätsinspektionssystem; sie ist auf vorgelagerte Defekterkennungssignale angewiesen. Es ist wichtig, die Kompatibilität mit bestehenden Steuerungssystemen und Fördergeschwindigkeiten zu bestätigen. Wartung kann das Reinigen der Markierungsköpfe, das Überprüfen von Tinte oder Farbband und das Verifizieren der Ausrichtung umfassen. Unzureichender Luftdruck oder Spannung kann die Markierqualität beeinträchtigen. Die Einheit ist nicht für bestimmte Normen zertifiziert, es sei denn, der Hersteller erklärt dies ausdrücklich; die angegebene IP-Schutzart ist eine Designreferenz und keine Garantie für die Konformität einer bestimmten Einheit.
Funktionsprinzip
Die Defektmarkierungseinheit empfängt ein Signal von einem vorgelagerten Inspektions- oder Sensorsystem, wenn ein Defekt erkannt wird. Nach Erhalt dieses Signals aktiviert die Einheit ihren Markierungsmechanismus – wie Tintenstrahldrucker, Laserätzer, mechanischen Stempel oder Klebeetikettierer – um eine sichtbare Markierung direkt auf dem fehlerhaften Artikel anzubringen, während er auf einem Förderband oder Handhabungssystem läuft. Die Markierung wird an einer präzisen Stelle angebracht, die durch das Positioniersystem bestimmt wird. Die Einheit arbeitet innerhalb spezifizierter Parameter für Geschwindigkeit, Kraft und Tiefe, um eine konsistente Markierung ohne Beschädigung des Produkts zu gewährleisten. Der markierte Artikel wird dann zum Sortieren, Entfernen oder Nacharbeiten geleitet.
