Profilspannsystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Profilspannsystem im Bereich Maschinen- und Anlagenbau anhand von Spannkraft bis Profilbreitenbereich eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Profilspannsystem wird durch die Baugruppe aus Spannbacken / Schraubstock und Betätigungsmechanismus beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein mechanisches System, das Aluminiumprofile während CNC-Fräsarbeiten sicher fixiert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

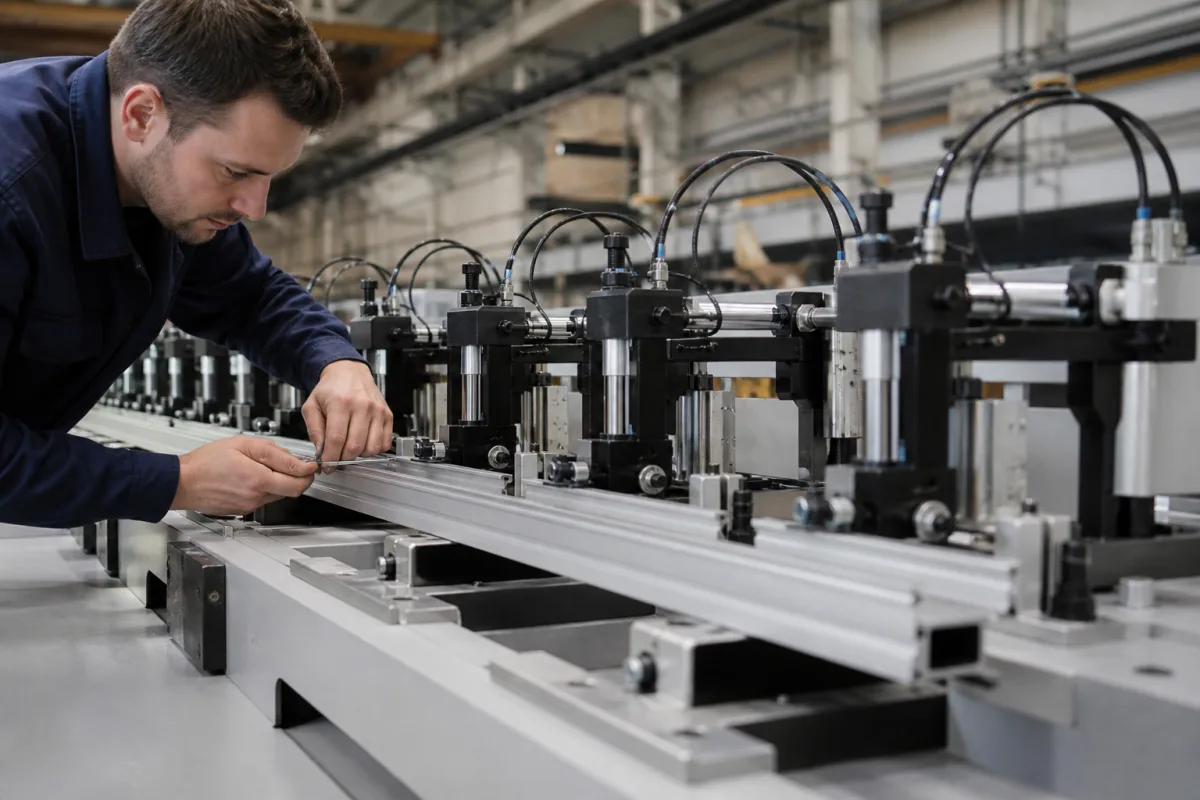

Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Profilspannsystem

Technische Definition

Das Profilspannsystem ist eine kritische Komponente von CNC-Fräsmaschinen für Aluminiumprofile. Es ist verantwortlich für das feste und präzise Positionieren und Fixieren von Aluminiumstrangpressprofilen auf dem Maschinenbett. Es gewährleistet Stabilität und verhindert Bewegung oder Vibration während Hochgeschwindigkeitsfräsen, Bohren und Schneiden, was für genaue Maße, enge Toleranzen und hochwertige Oberflächen entscheidend ist. Das System besteht typischerweise aus mehreren Spanneinheiten (Schraubstöcke, pneumatische/hydraulische Spanner oder mechanische Vorrichtungen), die entlang des Maschinentischs angeordnet sind. Diese Einheiten üben eine kontrollierte Spannkraft auf das Aluminiumprofil aus, die den Schnittkräften der CNC-Frässpindel entgegenwirkt. Die Spannkraft wird verteilt, um Verformung des relativ weichen Aluminiums zu vermeiden. Das System ermöglicht oft schnelle Einstellung und Positionierung, um Profile unterschiedlicher Längen und Querschnitte aufzunehmen. Materialien in den Unterlagen sind gehärteter Stahl und Gusseisen. Wichtige Parameter umfassen Spannkraft (15–60 kN), Profilbreitenbereich (20–200 mm), Profilhöhenbereich (20–100 mm), Positioniergenauigkeit (±0,05 mm), Wiederholgenauigkeit (±0,02 mm), Betriebsdruck (1,0–1,6 MPa), Betriebstemperatur (-40–85°C), Schutzart (IP54–IP65 nach IEC 60529), Material (Aluminium 6061-T6 nach ASTM B221) und Gewicht (12–25 kg). Diese Werte sind Referenzbereiche und müssen mit dem Hersteller für spezifische Modelle verifiziert werden. Das System ist für den Einsatz im Maschinen- und Anlagenbau konzipiert, insbesondere beim CNC-Fräsen von Aluminiumprofilen. Bei der Beschaffung sind modellspezifische Spezifikationen wie Spannkraft, Profilabmessungen und Einhaltung relevanter Normen zu prüfen. Wartungssignale umfassen reduzierte Spannkraft, Lecks in pneumatischen/hydraulischen Systemen oder Verschleiß an Spannbacken. Versagensgrenzen umfassen das Überschreiten maximaler Profilabmessungen oder Betrieb außerhalb der Temperatur-/Druckgrenzen. Bestätigen Sie immer mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Das System verwendet mehrere Spanneinheiten, die auf dem Maschinentisch montiert sind. Jede Einheit übt eine kontrollierte Spannkraft auf das Aluminiumprofil aus, die den Schnittkräften der Spindel entgegenwirkt. Die Kraftverteilung verhindert Verformung des weichen Aluminiums. Schnelle Verstellmechanismen ermöglichen die Positionierung für verschiedene Profillängen und Querschnitte. Die Spannkraft wird typischerweise pneumatisch, hydraulisch oder mechanisch erzeugt und so eingestellt, dass das Profil sicher fixiert wird, ohne Schaden zu verursachen. Das Design stellt sicher, dass das Profil während Hochgeschwindigkeitsfräsen, Bohren und Schneiden stationär bleibt, wodurch Genauigkeit und Oberflächenqualität erhalten bleiben.

Hauptmaterialien

Vergüteter Stahl, Gusseisen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Spannkraft	15–60 kN	Required to prevent profile movement during milling.
Profilbreitenbereich	20–200 mm	Standard profiles; custom jaws available for wider.
Profilhöhenbereich	20–100 mm	Accommodates common aluminum profiles.
Positioniergenauigkeit	±0.05 mm	Ensures repeatable machining results.
Wiederholgenauigkeit	±0.02 mm	Critical for batch production.
Betriebstemperatur	-40–85 °C	Seals degrade above 85°C.
Schutzart	IP54–IP65	Protects against dust and water jets.IEC 60529
Werkstoff	Aluminum 6061-T6	Lightweight and corrosion-resistant.ASTM B221
Gewicht	12–25 kg	Depends on size and configuration.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Spannbacken / Schraubstock
Die primären Kontaktpunkte, die das Aluminiumprofil physisch greifen. Oft mit austauschbaren Einsätzen, um die weiche Aluminiumoberfläche nicht zu beschädigen.
Betätigungsmechanismus
Stellt die Kraft zum Öffnen und Schließen der Spannbacken bereit. Kann manuell (Schraube), pneumatisch oder hydraulisch sein.
Grundplatte / Schiene
Die Montagestruktur, die eine oder mehrere Spanneinheiten auf dem Maschinenbett in Ausrichtung hält. Ermöglicht Positionsanpassung.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Maximale Spannkraft: 5000 N pro Spanner
Weitere Spezifikationen:	Profilbreitenbereich: 20-200 mm, Schwingungstoleranz: ≤0,5 g RMS
Betriebstemperatur:	-20°C bis +80°C

Montage- und Anwendungskompatibilität

Aluminiumprofile (6061, 6082)Stahlprofile (Baustahl)Verbundwerkstoffprofile (GFK)

Nicht geeignet: Hochkorrosive Umgebungen (z.B. Salzsprühnebel, chemische Bäder)

Auslegungsdaten

Profil-Querschnittsabmessungen (Breite x Höhe)
Erforderliche Spannkraft pro Längeneinheit (N/mm)
CNC-Bearbeitungsdrehmoment- und Vorschubgeschwindigkeitsspezifikationen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-6,0 kN Spannkraft, 20-100 mm Profilbreite, -10°C bis 80°C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

Die Spannkraft fällt unter 0,4 kN bei 85°C aufgrund thermischer Ausdehnungsdifferenz zwischen Aluminiumprofil (α=23,1×10⁻⁶/K) und Stahlspanner (α=12×10⁻⁶/K), was einen 0,15 mm Spalt erzeugt

Differenzielle thermische Ausdehnung, die das elastische Verformungslimit des Spannsystems (0,1 mm) überschreitet und gemäß dem Hookeschen Gesetz (F=kΔx) zu Vorspannkraftverlust führt

Fertigungskontext

Profilspannsystem wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Degradation der Spannkraft

Ursache: Verschleiß der Spannflächen oder Ausfall hydraulischer/pneumatischer Dichtungen, der zu Druckverlust führt

Fehlausrichtung-induziertes Binden

Ursache: Unsachgemäße Installation, thermische Ausdehnung oder Fremdkörpereinwirkung, die mechanische Spannung verursacht

Wartungsindikatoren

Hörbares Zischen oder Schleifgeräusche während des Betriebs, die auf Dichtungslecks oder mechanischen Verschleiß hinweisen
Sichtbare Fehlausrichtung oder ungleichmäßige Werkstückpositionierung während der Spannzyklen

Technische Hinweise

Implementieren Sie regelmäßige Drehmoment-/Kraftverifikationsprüfungen mit kalibrierten Messgeräten, um die spezifizierten Spannparameter aufrechtzuerhalten
Etablieren Sie vorbeugende Reinigungs- und Schmierungstermine für bewegliche Komponenten unter Verwendung herstellerempfohlener Materialien

Konformität und Fertigungsnormen

Referenznormen

CE-Kennzeichnung - EU-Maschinenrichtlinie 2006/42/EGDIN 6319 - Spannelemente für Werkzeugmaschinen

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,01 mm
Parallelität der Spannflächen: 0,02 mm

Qualitätsprüfung

Härteprüfung (Rockwell-C-Skala)
Dimensionsverifikation mit Koordinatenmessgerät (KMG)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Spansammlung in Spannnutzen, die eine Tiefe von 0,3 mm überschreitet → Profilrutschen während des Fräsens bei Schnittkräften über 2,5 kN → Integriertes pneumatisches Späneblassystem mit 3 bar Druck, alle 30 Sekunden aktiviert

Vibrationsinduziertes Lösen bei Frequenzen über 150 Hz (Resonanzfrequenz des Spannmechanismus) → Allmähliches Drehmomentverlust der Spannschrauben, Erreichen der kritischen 15 N·m-Schwelle → Nord-Lock-Scheibensystem mit Keilverriegelung, das die Vorspannkraft bis zu 200 Hz Vibration aufrechterhält
