Linearführungen

Auf Basis strukturierter CNFX-Herstellerprofile wird Linearführungen im Bereich Maschinen- und Anlagenbau anhand von Schienenbreite bis Schlittenlänge eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Linearführungen wird durch die Baugruppe aus Schiene und Schlitten beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Präzisions-Linearbewegungskomponenten, die eine reibungslose und genaue Führung beweglicher Teile entlang einer geraden Bahn ermöglichen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

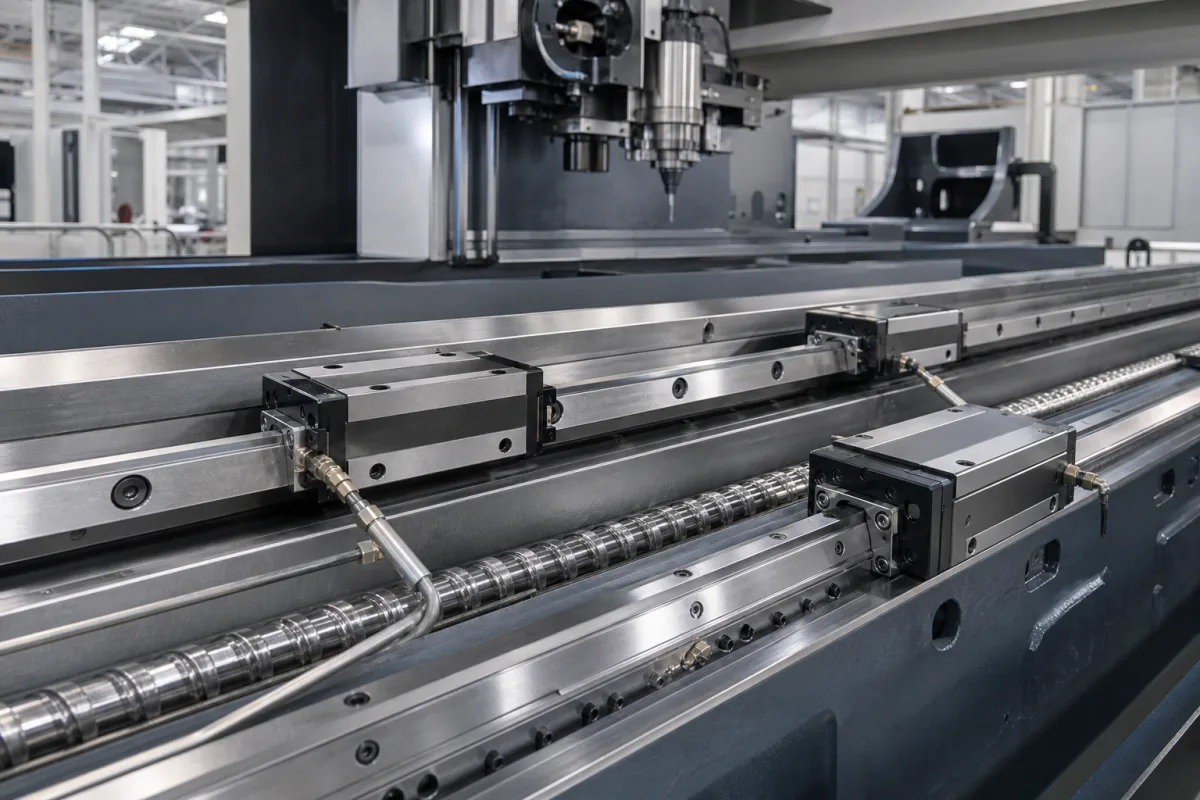

Linearführungen in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Linearführungen

Technische Definition

Linearführungen sind Präzisionskomponenten, die in Maschinen wie Aluminium-CNC-Bohrmaschinen eingesetzt werden, um eine präzise lineare Bewegung des Bohrkopfs oder des Arbeitstisches zu ermöglichen. Sie bestehen aus Schienen und Wagen mit umlaufenden Kugellagern, die die Reibung minimieren und gleichzeitig hohe Steifigkeit und Genauigkeit während der Bohrarbeiten gewährleisten. Die Führungen sind in Standard-Schienenbreiten von 15 bis 65 mm erhältlich, mit Wagenlängen typischerweise von 50 bis 250 mm. Die dynamische Tragzahl variiert von 5 bis 200 kN, die statische Tragzahl von 10 bis 400 kN, abhängig von der Größe. Die Genauigkeitsklassen reichen von C1 (höchste Präzision) bis C5 (Standard), mit einer Wiederholgenauigkeit von ±0,001 bis ±0,005 mm. Die maximale Geschwindigkeit beträgt 2 bis 5 m/s, und der Betriebstemperaturbereich liegt zwischen -20°C und 80°C. Vorspannungsklassen von Z0 (ohne Vorspannung) bis Z3 (hohe Vorspannung) sind verfügbar, um Steifigkeitsanforderungen zu erfüllen. Schienen können in Längen von 100 bis 4000 mm geliefert werden, mit Sonderlängen bis 6000 mm. Das Gewicht pro Meter Schiene liegt zwischen 1 und 20 kg. Die Schmierung kann mit Fett für die meisten Anwendungen oder Öl für Hochgeschwindigkeitsbetrieb erfolgen. Zu den Materialien gehören gehärteter Stahl, Edelstahl und Aluminiumlegierung. Diese Werte sind Referenzbereiche; die modellspezifischen Spezifikationen sind mit dem Hersteller zu verifizieren.

Funktionsprinzip

Linearführungen arbeiten mit umlaufenden Kugellagern, die zwischen gehärteten Stahlschienen und Wagen rollen. Dieser Rollkontakt reduziert die Reibung im Vergleich zu Gleitflächen und ermöglicht eine reibungslose, präzise lineare Bewegung mit minimalem Verschleiß und hoher Tragfähigkeit. Das vorgespannte Design eliminiert Spiel und gewährleistet Positionsgenauigkeit. Der Umlaufmechanismus ermöglicht es den Kugeln, kontinuierlich zu zirkulieren, wodurch die Last verteilt und lange Verfahrwege ermöglicht werden. Eine ordnungsgemäße Schmierung und Abdichtung sind unerlässlich, um die Leistung zu erhalten und Kontamination zu verhindern.

Hauptmaterialien

Gehärteter Stahl, Edelstahl, Aluminiumlegierung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Schienenbreite	15–65 mm	Standard sizes: 15, 20, 25, 30, 35, 45, 55, 65
Schlittenlänge	50–250 mm	Depends on rail width and load capacity
Dynamische Tragzahl	5–200 kN	Higher values for larger sizesISO 14728-1
Statische Tragzahl	10–400 kN	Higher values for larger sizesISO 14728-2
Genauigkeitsklasse	C1–C5	C1 highest precision, C5 standardISO 14728-1
Wiederholgenauigkeit	±0.001–±0.005 mm	Tighter for higher accuracy grades
Maximale Geschwindigkeit	2–5 m/s	Limited by lubrication and sealing
Betriebstemperatur	-20–80 °C	Continuous operation; higher with special seals
Vorspannungsklasse	Z0–Z3	Z0 no preload, Z3 high preload for rigidity
Schienenlänge	100–4000 mm	Custom lengths available up to 6000 mm
Gewicht	1–20 kg/m	Per meter of rail, varies with size
Schmierung	Grease or oil	Grease for most applications, oil for high speed

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Schiene
Feste Führungsschiene, die die Führungsfläche für lineare Bewegungen bereitstellt
Schlitten
Bewegliches Bauteil, das auf der Führungsschiene verfährt und mit umlaufenden Kugellagern ausgestattet ist
Kugellager
Umlaufende Elemente, die die Reibung zwischen Schiene und Schlitten reduzieren
Endkappen
Dichten die Enden des Schlittens ab, um Schmiermittel zurückzuhalten und Verunreinigungen zu verhindern
Material: ABS-Kunststoff

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/V (mechanische Komponente, kein Fluiddruck)
Durchflussrate:	Bis zu 5 m/s (abhängig von Größe und Schmierung)
Betriebstemperatur:	-20°C bis +80°C (Standard), bis zu +120°C mit speziellen Dichtungen/Schmierstoffen

Montage- und Anwendungskompatibilität

Saubere IndustrieumgebungenWerkzeugmaschinenanwendungenAutomatisierte Montagesysteme

Nicht geeignet: Umgebungen mit hoher Partikel-/Staubbelastung ohne Schutzabdeckungen

Auslegungsdaten

Maximale Belastung (statisch und dynamisch)
Erforderliche Verfahrlänge
Präzisions-/Genauigkeitsanforderungen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-100 m/s lineare Geschwindigkeit, -20°C bis 80°C Umgebungstemperatur, 0,5-15 kN Tragfähigkeit

Belastungs- und Ausfallgrenzen

Hertzsche Kontaktspannung übersteigt 2,5 GPa für Stahl-auf-Stahl-Grenzflächen, Schmierstofffilmdicke unter 0,1 μm Grenzschmierungsschwelle, Kugel-/Rollenverformung übersteigt 0,001% des Durchmessers

Hertzsche Kontaktermüdung aufgrund zyklischer Belastung, die die Materialfließgrenze überschreitet (σ_y = 1,2 GPa für GCr15 Lagerstahl), Schmierstoffmangel führt zu adhäsivem Verschleiß (Archard-Verschleißkoeffizient K > 10^-4 mm³/N·m), thermische Ausdehnungsdifferenz (Δα = 11×10^-6/°C Stahl vs 23×10^-6/°C Aluminium) verursacht Vorspannungsverlust

Fertigungskontext

Linearführungen wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verschleiß und Fressen

Ursache: Verschmutzungseintritt (Staub, Späne, Ablagerungen) führt zu abrasivem Verschleiß, unzureichende Schmierung oder Fehlausrichtung verursacht Metall-auf-Metall-Kontakt und Oberflächenschäden an Schienen und Schlitten.

Korrosion und Grübchenbildung

Ursache: Exposition gegenüber Feuchtigkeit, korrosiven Chemikalien oder rauen Umgebungen ohne geeignete Schutzbeschichtungen oder Dichtungen führt zu Oberflächenverschlechterung und erhöhter Reibung.

Wartungsindikatoren

Hörbares Schleif-, Kratz- oder Quietschgeräusch während der Bewegung, das auf Verschmutzung oder mangelnde Schmierung hinweist.
Sichtbare Riefen, Verfärbungen oder Rost auf Schienen oder spürbare Vibration/Rauheit während des Betriebs.

Technische Hinweise

Implementieren Sie regelmäßige Reinigungs- und Schmierpläne mit herstellere mpfohlenen Fetten oder Ölen und stellen Sie sicher, dass Dichtungen und Abstreifer intakt sind, um Verschmutzung zu verhindern.
Überprüfen und erhalten Sie die korrekte Ausrichtung und Vorspannung während Installation und Betrieb und verwenden Sie Schutzabdeckungen oder Balgen in rauen Umgebungen, um vor Schmutz und Feuchtigkeit zu schützen.

Konformität und Fertigungsnormen

Referenznormen

ISO 10791-1:2015 (Geometrische Genauigkeit linearer Bewegungsachsen)ANSI/B11.19-2019 (Leistungskriterien für Schutzeinrichtungen)DIN 645-1:1992 (Linearkugellager und Linearkugellagereinheiten)

Fertigungsgenauigkeit

Parallelität der Führungsschienen: ≤0,02mm/1000mm
Laufgenauigkeit des Schlittens: ≤0,005mm

Qualitätsprüfung

Koordinatenmessmaschine (KMM) geometrische Verifizierung
Tragfähigkeits- und Steifigkeitstests

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Verschmutzungseintritt (ISO 4406 Partikelzahl > 18/15/12) überschreitet 3 μm Spalt → Dreikörper-Abrasion erhöht Reibungskoeffizient von μ=0,001 auf μ>0,1 → Integrierte Abstreifdichtungen mit 0,5 μm Filtration, Überdruckspülsystem bei 0,2 bar über Umgebungsdruck

Fehlausrichtung überschreitet 0,05 mm/100 mm Montagetoleranz → Kantenbelastung verursacht lokalen Hertzschen Spannungskonzentrationsfaktor K_t=3,2 → Kinematische Montage mit 6-FG-Einstellung, Laserausrichtung auf 0,01 mm/m Parallelität

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
