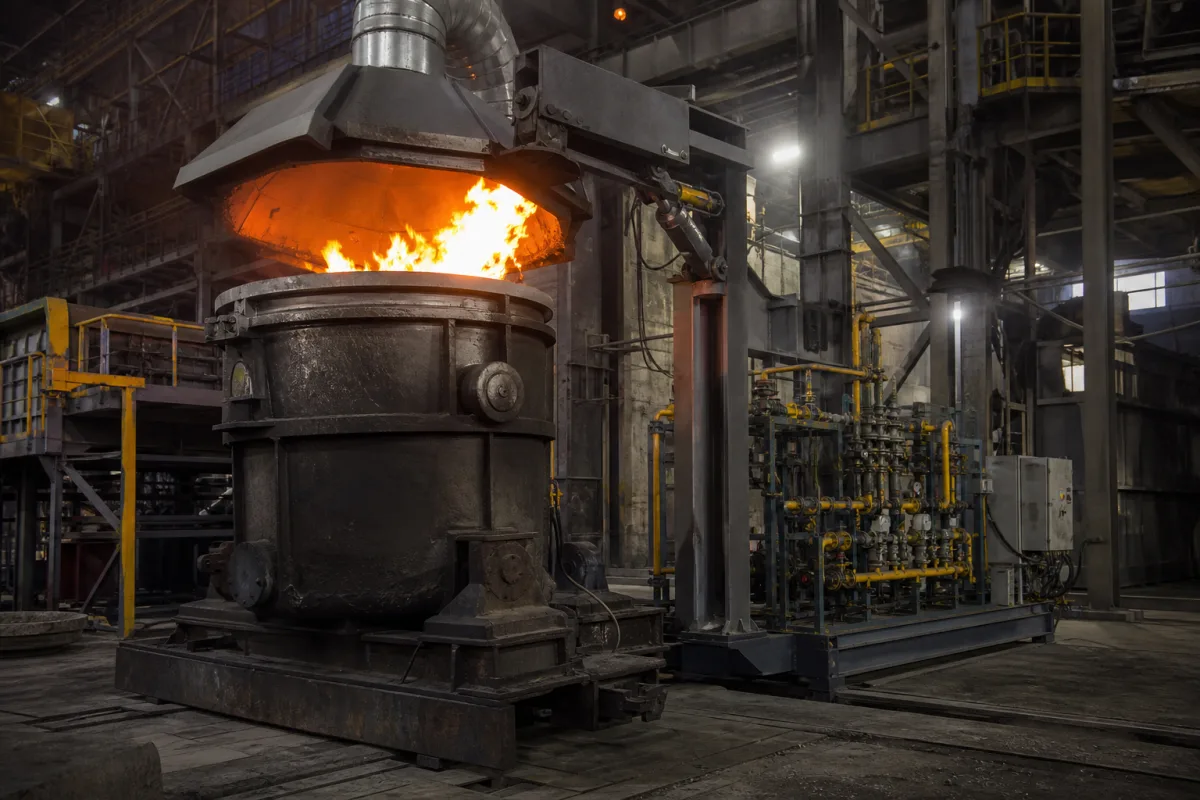

Automatische Pfannenvorwärmstation

Ein automatisiertes Industriesystem, das dazu dient, feuerfest ausgekleidete Pfannen, die in Gießereien und Stahlwerken zum Transport von flüssigen Metallen verwendet werden, gleichmäßig vorzuwärmen. Es stellt sicher, dass die Pfannen vor dem Kontakt mit dem flüssigen Material die optimale Temperatur erreichen, um Thermoschock zu vermeiden, der die feuerfeste Auskleidung beschädigen und die Lebensdauer der Ausrüstung verkürzen kann. Das System integriert typischerweise Brenner, Temperatursensoren und eine speicherprogrammierbare Steuerung (SPS) für präzise Temperaturregelung und Zyklusverwaltung. Es verbessert die Betriebssicherheit, indem es manuelle Handhabung in der Nähe von Hochtemperaturanlagen reduziert, und steigert die Produktionseffizienz, indem es Pfannen während Stillstandszeiten vorbereitet. Das System ist für Pfannenkapazitäten von 30 bis 300 Tonnen ausgelegt, wobei die Brenneranzahl je nach Kapazität und erforderlicher Aufheizrate von 2 bis 6 skaliert. Der Heiztemperaturbereich beträgt 200–1200 °C, mit typischen Vorwärmzielen von 800–1000 °C für Stahlpfannen und maximal 1200 °C für das Aushärten von Feuerfestmaterial. Die Temperaturgleichmäßigkeit wird im stationären Zustand innerhalb von ±15 °C über das Pfanneninnere gehalten. Das Steuerungssystem verfügt über eine SPS mit HMI, PID-Regelung und Datenprotokollierung, unterstützt mehrstufige Heizkurven und Fernüberwachung über Ethernet/IP oder Modbus TCP, konform mit IEC 61131-3. Als Brennstoffoptionen stehen Erdgas, LPG oder leichtes Heizöl (Diesel) zur Verfügung, wahlweise mit Dual-Fuel-Fähigkeit. Das Brenner- Turndown-Verhältnis beträgt 10:1, und die Aufheizzeit auf 800 °C beträgt 4–8 Stunden für eine 100-t-Pfanne. Der Strukturrahmen besteht aus Kohlenstoffstahl (ASTM A36 oder S275JR), die Isolierung aus Keramikfaserdecke (128 kg/m³, 1260 °C-Klasse), die Brennerbaugruppe aus Edelstahl 310S und die feuerfesten Brennersteine aus Al2O3-SiC-C-Gussmasse. Das Schaltschrankgehäuse ist IP54 (innen) oder IP65 (außen/abwaschbar). Der Brennstoffversorgungsdruck beträgt 2–5 bar, die Verbrennungsluftversorgung 10–20 kPa und die elektrische Versorgung 400 V, 3-phasig, 50/60 Hz. Die Betriebsart ist kontinuierlich (24/7), die Lebensdauer beträgt 15–20 Jahre und der Geräuschpegel ≤85 dB(A) in 1 m Entfernung. Der Umgebungstemperaturbereich liegt bei -10 bis +50 °C. Alle Werte sind Referenzbereiche; modellspezifische Details sind mit dem Hersteller zu verifizieren.
