Auf Basis strukturierter CNFX-Herstellerprofile wird Chock Body im Bereich Grundmetallherstellung anhand von Werkstoff bis Nennweite eingeordnet.
Ein typisches Chock Body wird durch die Baugruppe aus Präzisionsbaugruppe und verstärkte Struktur beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

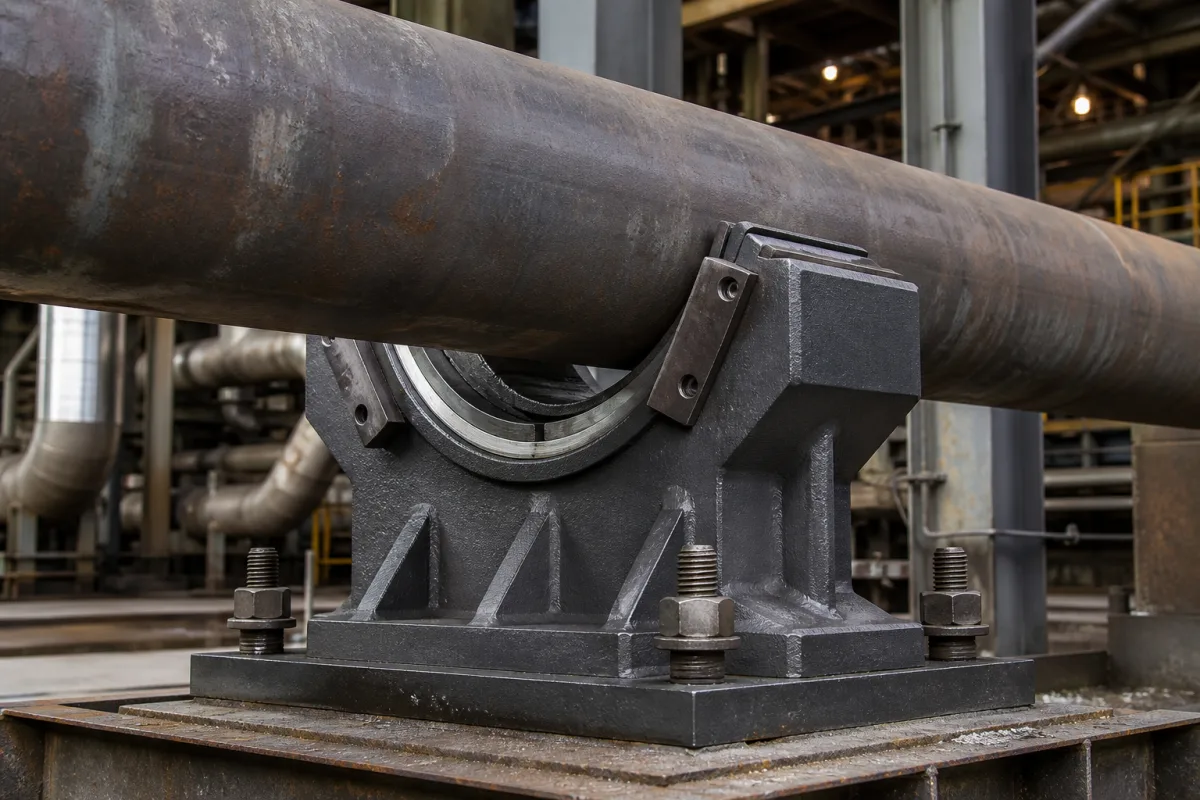

Ein Stahlgussbauteil für die Grundmetallherstellung zur Unterstützung und Ausrichtung von Rohrleitungssystemen, mit Nennweiten von 50–600 mm und Nenndrücken von 1,6–4,0 MPa.
Der Chock Body fungiert als starre Stütze, die mechanische Lasten von Rohrleitungen auf ein Fundament oder eine Struktur überträgt, die Ausrichtung aufrechterhält und übermäßige Spannungen an Flanschen und Verbindungen verhindert. Er nimmt thermische Ausdehnung und Kontraktion innerhalb des Betriebstemperaturbereichs auf, während seine Stahlgusskonstruktion strukturelle Integrität unter Druck gewährleistet. Das Bauteil verbindet sich mit Flanschen und Rohrabschnitten, und seine Dichtflächengüte gewährleistet eine ordnungsgemäße Dichtsitzung. Die Auswahl erfordert die Berücksichtigung von Nennweite, Druckstufe, Temperatur und Materialkompatibilität. Wartungssignale umfassen sichtbare Verformung, Risse oder Korrosion, die auf Überlastung oder Materialabbau hinweisen können. Versagensgrenzen werden durch Streckgrenze und Kerbschlagarbeit definiert; das Überschreiten dieser Grenzen kann zu bleibender Verformung oder Bruch führen.
| Parameter | Typischer Bereich | Hinweise & Auswahlkriterien |
|---|---|---|
| Werkstoff | ZG270-500 | Cast steel for strength and weldabilityGB/T 11352 |
| Nennweite | 50–600 mm | Standard pipe sizesGB/T 1047 |
| Nenndruck | 1.6–4.0 MPa | Pressure class per flange ratingGB/T 1048 |
| Betriebstemperatur | -29–300 °C | Limited by seal material |
| Härte | 140–200 HBW | Ensures machinability and wear resistanceGB/T 231.1 |
| Zugfestigkeit | 500–650 MPa | Minimum for structural integrityGB/T 228.1 |
| Streckgrenze | 270–350 MPa | Prevents permanent deformationGB/T 228.1 |
| Bruchdehnung | 18–22 % | Ductility for pressure retentionGB/T 228.1 |
| Kerbschlagarbeit | 27–40 J | At -20°C for low-temperature serviceGB/T 229 |
| Oberflächenrauheit | 3.2–6.3 μm | Sealing surface finishGB/T 1031 |
| Gewicht | 10–500 kg | Depends on size and pressure class |
| Maßtoleranz | ±0.5 mm | General tolerance for castingGB/T 1804 |
Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.
Ursache → Fehlermodus → Engineering-Maßnahme
Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.
Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.
| Betriebsdruck: | Bis zu 10.000 psi |
| Durchflussrate: | 0-500 GPM |
| Betriebstemperatur: | -40°C bis 120°C |
| slurry concentration: | Bis zu 40 % Feststoffe nach Gewicht |
Herstellerprofile mit passender Produktionsfähigkeit in China.
Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.
Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.
Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
Die Materialgüte ist ZG270-500 gemäß GB/T 11352, eine Stahlgussgüte. Diese Güte bietet eine Zugfestigkeit von 500-650 MPa und eine Streckgrenze von 270-350 MPa, wie im Verzeichnis aufgeführt. Bestätigen Sie die tatsächliche Materialgüte immer mit dem Lieferanten für Ihre spezifische Bestellung.
Die Nennweite reicht von 50 bis 600 mm (gemäß GB/T 1047), und der Nenndruck reicht von 1,6 bis 4,0 MPa (gemäß GB/T 1048). Dies sind Referenzbereiche; die genaue Größe und Druckstufe müssen basierend auf Ihren Rohrleitungsanforderungen ausgewählt und mit dem Hersteller verifiziert werden.
Der Betriebstemperaturbereich beträgt -29 °C bis 300 °C, begrenzt durch das Dichtungsmaterial. Dieser Bereich ist ein Referenzwert; die tatsächlichen Grenzen hängen von der spezifischen Dichtung und Anwendung ab. Verifizieren Sie mit dem Lieferanten für Ihre beabsichtigten Betriebsbedingungen.
Die aufgeführten Normen (z. B. GB/T 11352, GB/T 1047) sind Beschaffungsreferenzen. Zur Überprüfung der Konformität fordern Sie Materialprüfzeugnisse, Maßprüfberichte und andere relevante Dokumente vom rechtlichen Hersteller oder Lieferanten an. Gehen Sie nicht ohne solche Verifizierung von Konformität aus.
