Technische Definition

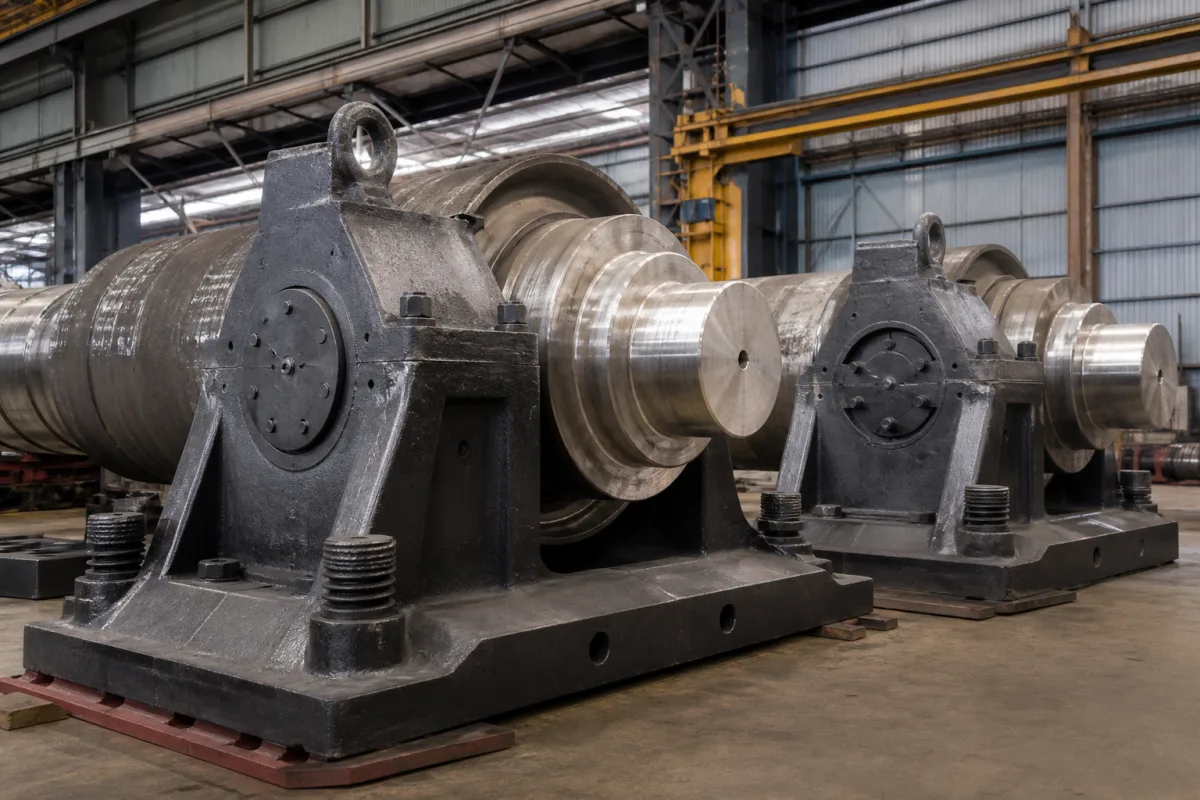

Walzenlager sind präzisionsgefertigte Gehäuse, die die Arbeitswalzen in einem schweren Walzgerüst sicher halten und positionieren. Sie bieten starre Unterstützung, um den extremen Kräften standzuhalten, die beim Metallwalzen entstehen, während sie eine präzise Walzenausrichtung und Spaltkontrolle aufrechterhalten. Als kritische Komponenten der Walzgerüstbaugruppe beeinflussen sie direkt die Produktqualität, Maßgenauigkeit und Betriebsstabilität. Walzenlager werden typischerweise aus geschmiedetem legiertem Stahl oder Stahlguss hergestellt und bieten hohe Festigkeit und Haltbarkeit. Sie sind ausgelegt für Walzenzapfendurchmesser von 100 bis 500 mm, Gesamtbreiten von 150 bis 800 mm und können statische Lasten bis zu 5000 kN tragen. Der Betriebsdruckbereich liegt bei 1,0 bis 1,6 MPa, und der Betriebstemperaturbereich bei -20 bis 80 °C. Toleranzklassen IT6 bis IT7 gewährleisten eine präzise Walzenausrichtung, während die Oberflächenrauheit von 0,8 bis 1,6 µm Ra für die Abdichtung entscheidend ist. Werkstoffgüten wie ZG270-500 (Stahlguss) sind für die Festigkeit spezifiziert. Das Gewicht von Walzenlagern variiert von 500 bis 5000 kg und beeinflusst Handhabung und Montage. Diese Parameter sind Referenzbereiche und müssen für spezifische Modelle und Anwendungen verifiziert werden. Walzenlager funktionieren, indem sie eine stabile Montageplattform für die Walzenlager bieten, die wiederum die rotierenden Arbeitswalzen stützen. Sie übertragen die Walzkräfte von den Walzen auf das Walzgerüst und ermöglichen gleichzeitig die Walzenspaltverstellung über Anstellmechanismen. Die Lager halten die präzise Walzenparallelität aufrecht und verhindern Durchbiegung unter Last, wodurch eine gleichbleibende Materialdicke und Oberflächenqualität während des gesamten Walzprozesses gewährleistet wird. Bei der Auswahl von Walzenlagern sind der Bohrungsdurchmesser (passend zum Walzenzapfen), die Gesamtbreite, die Lastkapazität, der Betriebsdruck, die Temperatur, die Toleranzklasse, die Oberflächenrauheit, die Werkstoffgüte und das Gewicht zu berücksichtigen. Verifizierungsfragen umfassen die Bestätigung der genauen Abmessungen, Lastwerte und die Einhaltung relevanter Normen wie ISO 286, ISO 76, ISO 1302 und GB/T 11352. Wartungssignale umfassen übermäßigen Verschleiß, Fehlausrichtung oder Dichtungsverschlechterung. Versagensgrenzen umfassen das Überschreiten der Lastkapazität oder der Betriebstemperaturgrenzen. Bestätigen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Walzenlager funktionieren, indem sie eine stabile Montageplattform für die Walzenlager bieten, die wiederum die rotierenden Arbeitswalzen stützen. Sie übertragen die Walzkräfte von den Walzen auf das Walzgerüst und ermöglichen gleichzeitig die Walzenspaltverstellung über Anstellmechanismen. Die Lager halten die präzise Walzenparallelität aufrecht und verhindern Durchbiegung unter Last, wodurch eine gleichbleibende Materialdicke und Oberflächenqualität während des gesamten Walzprozesses gewährleistet wird.
